List of new features and Improvements of GO2cam 2026 , released on 2. März 2026 .

Symbole in den folgenden Tabellen

Neue Funktionen

Verbesserungen

Web und Dienste

Webportal

The new integrated Web Portal provides direct access to tutorials, documentation, and the GObot AI assistant without leaving the software. Users can instantly play "Tips & Tricks" videos and download JavaScript scripts to streamline their workflow.

Grafische Benutzeroberfläche

Menüs & Befehle

Neu organisierte Menüs und Befehle:

• Symbole:

  • Wesentliche Funktionen wie Home, Neu, Öffnen und Speichern sind jetzt als Direktdownload-Symbole oben links auf dem Bildschirm verfügbar,

  • Toolbar icons have been enlarged and by consequence, some icons are modified (Point, Helix, wanaGO, etc.),

  • Die Symbole im Bohrungsmenü wurden komplett neu gestaltet.

• Textmenüs:

  • The general toolbar is reduced and moved closer to the text menus,

  • Das Suchfeld wurde in die Nähe der Textmenüs verschoben.

• Neuorganisation: Befehle sind intuitiver gruppiert;

  • „Ausblenden“ befindet sich jetzt unter dem Anzeige Menü, und Operationsliste hat einen eigenen Bereich,

  • Die Verwaltung von Attributen wurde in die Statusleiste verschoben,

  • GObot wurde nach oben mit neuem Symbol und Namen verschoben.

• Der Aktualisieren Befehl verfügt über ein größeres Symbol und ist auch zugänglich direkt oben des Bearbeitungsbaums für Effizienz.

• Schnellbefehl im Kontextmenü: Kontextmenüs bieten schnellen Zugriff auf Einstellungen für Farben und Attribute sowie auf häufig verwendete Befehle.

Design

Vollständiger Dunkelmodus: Der visuelle Komfort wird mit dem Dunkelmodus optimiert, der jetzt auf alle Menüs und Baumansichten angewendet wird.

Ribbon-Oberfläche

Die neue Ribbon-Architektur

• Modernisierte Navigation: Das traditionelle Menüsystem wurde durch eine Ribbon-Oberfläche ersetzt, mit größeren Symbolen, die in den Softwarekonfigurationen angepasst werden können.

  • Untermenüs sind jetzt Menüs im Ribbon (Drahtmodell-Design, Konstruktionsende, Bohrungen usw.)

  • Für das Modul Horizontaldrehen ist das Menü Design in 2 Menüs für Wellenkonstruktion und Design (Fräsen) unterteilt.

• Neues Menü:

  • Steuerung/Produktion, bestehend aus 4 Menüs Optimieren/Simulieren/NC-Ausgabe/Dokumente, ersetzt logisch das Menü NC-Datei.

  • Das neue Menü Manipulationen umfasst das verschobene Menü Toleranz und Befehle zur Geometriebewegung (Verschieben, Duplizieren, Ebene ändern)

  • Drehen: Rücklauf/Nachbearbeitung/Ursprung sind im Ribbon enthalten und im Menü 'Nachbearbeitung' gruppiert.

• Neue Tooltips liefern Informationen zu jedem Befehl.

• Dynamische Symbole: Bei einigen Untermenüs mit Dropdown-Pfeilen ändert sich das Symbol, um den zuletzt verwendeten Befehl für schnellen Zugriff anzuzeigen.

• Direkter Start: Einige Befehle werden direkt aus dem Ribbon gestartet – Welle, Simulation

Softwarekonfigurationen

Dynamische Skalierung des Menüs: Sie können die Größe des Ribbons von klein bis groß an Ihren Monitor und Ihre Vorlieben anpassen.

Kontextmenüs

Eine neue Option Nur anzeigen erscheint im Element-Kontextmenü per Rechtsklick. Sie zeigt nur das ausgewählte Teil, Feature, die Anmerkung oder das Element an. Deaktivieren Sie den Modus mit der Option Nur anzeigen Abbrechen Ausblenden Abbrechen Ausblenden Option.

Symbolleiste anpassen

Sie haben jetzt mehr Flexibilität bei der Verwaltung Ihres Arbeitsbereichs mit zwei verschiedenen Symbolleistenoptionen:

• Systemweite Symbolleisten: Erstellen Sie Symbolleisten, die für alle Benutzer auf demselben PC verfügbar sind.

• Personalisierte Symbolleisten: Entwerfen Sie spezifische Symbolleisten, die auf die einzigartigen Bedürfnisse und Vorlieben eines einzelnen Benutzers zugeschnitten sind.

Benutzerdefinierte Tastenkombinationen

Beschleunigen Sie Ihre täglichen Aufgaben, indem Sie Ihre eigenen Tastenkombinationen für jeden Befehl erstellen, der noch keine hat. Diese neue Funktion ist leicht zugänglich direkt im Symbolleiste anpassen Fenster.

Raster

Rasteranzeige

• Adaptive Raster-Skalierung: Der Rasterabstand passt sich jetzt automatisch an Ihre Zoomstufe an und bietet so eine klarere Referenz bei jeder Skalierung.

• Visuelle Verstärkung: Jede fünfte Rasterlinie ist jetzt verstärkt (verdickt), was die Messung von Abständen und die Orientierung Ihrer Ansicht auf einen Blick erleichtert.

Dialog

• Geometriekontinuität: Neuer QT-basierter Dialog zur schnellen Überprüfung und Verwaltung von Verbindungen zwischen geometrischen Elementen.

• Zuweisung von Bohrungen: Neu gestaltete Oberfläche zur einfacheren Identifizierung und Zuweisung von Bohrungen mit einem modernen QT-Dialog .

• Farben von Volumen bearbeiten: Diese Funktion wurde vom Bearbeitungsbaum in einen eigenständigen QT-Dialog verschoben, um eine intuitivere Farbverwaltung zu ermöglichen.

Optionen

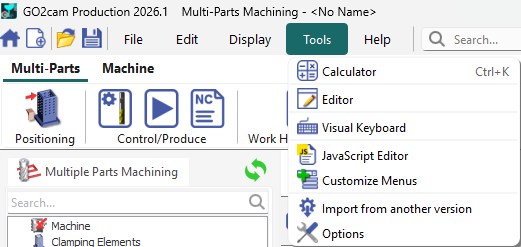

Der Werkzeuge > Optionen Menü wurde modernisiert und neu organisiert, um Ihnen zu helfen, Einstellungen effizienter zu finden und zu verwalten:

• Suche: Ein neues Suchfeld wurde hinzugefügt, das die Liste der Seiten dynamisch filtert, während Sie tippen, um sofortige Ergebnisse zu liefern.

• Simulationsintegration: Sie können jetzt externe Simulationssoftware (wie NCSimul, Vericut, Eureka oder Makino) auf der Seite Anpassung deklarieren, um automatisch ein Schnellzugriffssymbol zu Ihrem Ribbon hinzuzufügen.

• Erweiterte Themenkontrolle: * Ein neues Farbthema speziell für UWD wurde eingeführt.

  • Der Fusion Stil beinhaltet jetzt einen „Hell-Dunkel-Standard“-Modus für bessere visuelle Anpassung.

• Oberflächeneinstellungen:

  • Neue Optionen für Ribbon-Größe und ein neues Symbol in 3D-Anzeige .

  • Ein neuer Schalter zum Fehlermeldungen anzeigen ist jetzt auf der Seite NC-Ausgabe verfügbar.

• Seiten-Neuorganisation:

  • Software-Toleranz hat eine neue Position und einen aktualisierten Tooltip für bessere Klarheit.

  • Editorname und Parameter von „Anpassung“ nach „NC-Ausgabe“ verschoben.

  • Stil Einstellungen von „Allgemein“ auf die Seite „Thema“ verschoben.

  • Die Option zum Umschalten von Operationsliste Anzeige in Menüs wurde entfernt, da sie jetzt in einem eigenen Menü zusammengefasst sind.

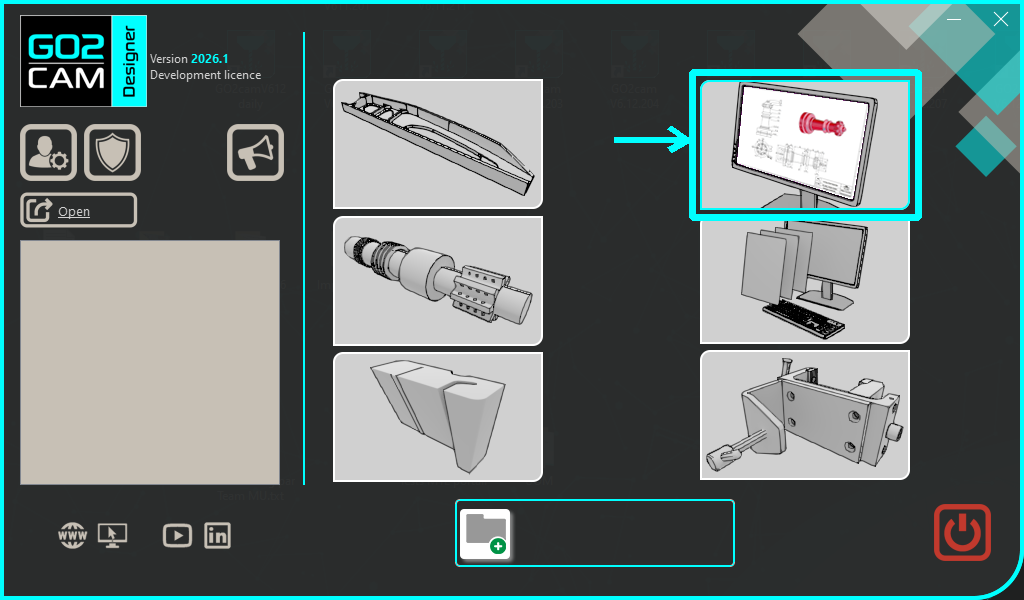

Startseite

Facebook- und Industry Arena-Links/Symbole wurden entfernt.

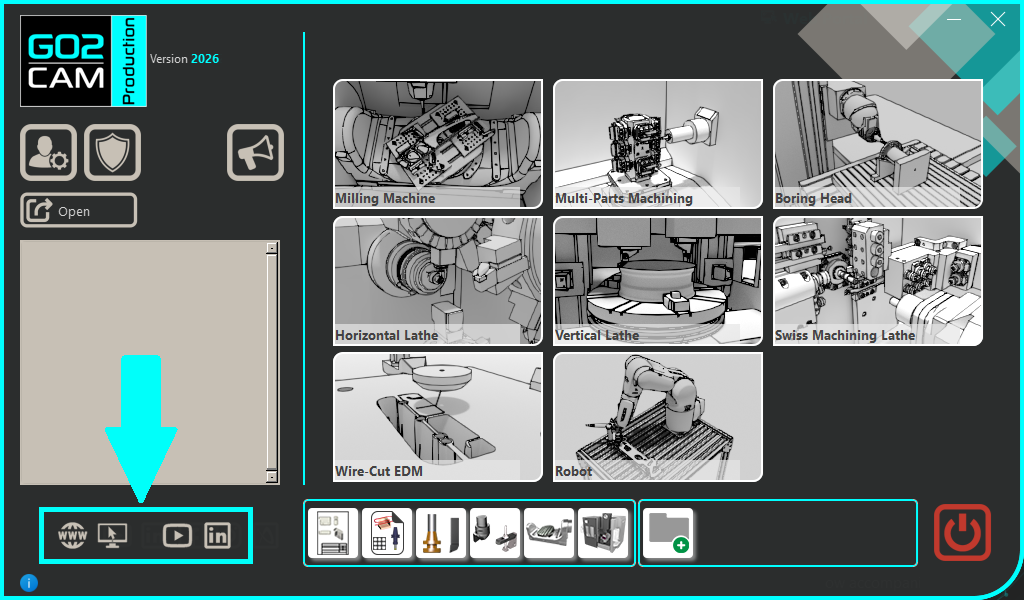

Startseite

Der Link zum Webportal wurde verschoben und mit externen Links unten links gruppiert.

Arbeitsablauf

Arbeitsablauf

Vollständige Neugestaltung des Import-Arbeitsablaufs:

• Neue Ribbon-Oberfläche mit einer klaren Abfolge von Schritten, die je nach Modul variieren.

• Sequenzen variieren je nach Modul und Bedingungen, unter denen der Arbeitsablauf gestartet wird.

• Maschine, Material und Spannmittel direkt definieren.

• Definition von Haupt-, Nachbearbeitungs- und Rücklaufspindeloperationen basierend auf dem Modul.

• Dynamisches Ribbon, das jederzeit Rücksprünge zu vorherigen Schritten für Änderungen ermöglicht.

• Validierungssteuerungen, um zum nächsten Schritt zu gelangen, den Assistenten zu beenden oder den Assistenten automatisch mit Standardwerten abzuschließen.

• Alle Einstellungen werden gespeichert, sodass dieselben Konfigurationen für das nächste Projekt wiederverwendet werden können.

Dieses Video ist ein Beispiel für den Arbeitsablauf im Drehen und zeigt die vollständigsten sequenziellen Operationen.

Arbeitsablauf

Vollautomatischer Prozess:

Sie können ein bearbeitetes Teil mit allen Werkzeugwegen automatisch erhalten, nur mit dem Import und der automatischen Validierung des Arbeitsablaufs. Alles wird gemäß den Standard-/zuvor gespeicherten Werten verarbeitet.

Fräsen

Arbeitsablauf im Fräsen

• Spezifische Symbole für das Modul

• Neuer Button zum Umkehren der Z-Achsenrichtung während der Positionierung.

• Einfache Spannfutter-/Schraubstockeinstellung – automatisch erkannt und von der Software optimiert.

Import

Erkennung von Spannmitteln

Während des Import-Arbeitsablaufs können Volumen als Spannmittel definiert werden. Dies wird bei der Positionierung des Teils und auch bei der Berechnung der Werkzeugwege berücksichtigt.

Ein Beispiel wird im Modul Vertikaldrehen gegeben.

Fräsen

Drehen

Drahterodieren

Arbeitsablauf für bearbeitetes Teil

Der neue Befehl im Menü Datei ermöglicht den Start des Import-Arbeitsablaufs eines bearbeiteten Teils. Das verbleibende Rohteil wird erkannt und die Berechnung erfolgt basierend darauf.

Fräsen

Drehen

Drahterodieren

Arbeitsablauf nach dem Design

Der neue Arbeitsablauf ist nicht nur für den Import von CAD-Dateien bestimmt; Sie können Ihr Teil auch direkt in der Designumgebung mit Drahtmodellgeometrie oder Volumenmodellen zeichnen und bearbeiten und dann den Arbeitsablauf starten.

• Automatischer Modelltransfer: Starten Sie den geführten Arbeitsablauf nahtlos; Ihr aktuelles Design wird automatisch als Werkstück erkannt.

• Vereinfachte Einrichtung: Definieren Sie schnell Ihre Maschine, Ihr Material, Ihr Rohteil und Ihre Spannmittel durch eine strukturierte Sequenz.

• Ein-Klick-Validierung: Wählen Sie, ob einzelne Operationen berechnet werden sollen, oder wählen Sie „Automatisch validieren“, um den gesamten automatisierten Prozess auf einmal auszuführen.

Ein Beispiel wird mit Solid Design gegeben.

Drahterodieren

Arbeitsablauf im Drahterodieren

• Kontrollkästchen für Farbanalyse im Arbeitsablauf-Ribbon zur Berücksichtigung von Farbestrategien.

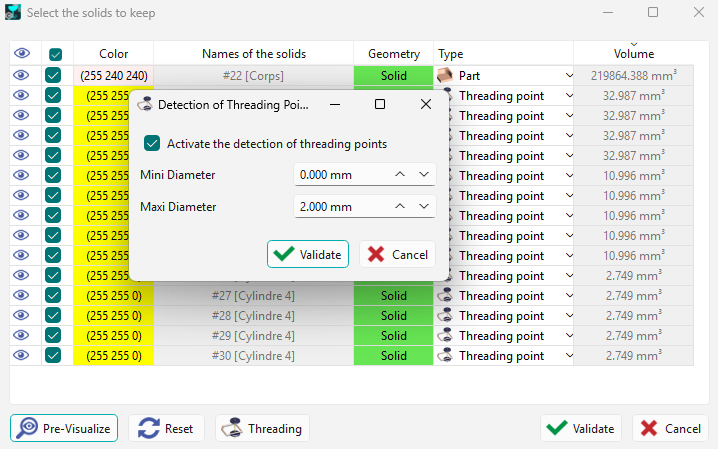

• Automatisierte Erkennung von Einfädelpunkten während des Identifizierungsschritts: Erkennt kleine zylindrische Merkmale innerhalb eines vom Benutzer definierten Durchmessersbereichs und konfiguriert sie als Einfädelpunkte.

• Wendet Strategien basierend auf der Farbe der Profile und der während der Strategiedefinition definierten Farbe an. Ermöglicht unterschiedliche Operationen für die gleiche Art von Typologie.

DXF-Datei

DXF-Import-Arbeitsablauf

• Dreistufiger Prozess : Importieren, positionieren und filtern Sie DXF-Dateien nahtlos mit einem neuen strukturierten und geführten Arbeitsablauf.

• Ursprungspositionierung : Platzieren Sie Ihre Geometrie, indem Sie exakte Koordinaten eingeben oder einen Ursprungspunkt mit einem einzigen Klick auswählen.

• Filterung : Schalten Sie spezifische Layer, Farben und mehr während des Filterschritts um, um die benötigte Geometrie zu isolieren und den Arbeitsbereich zu bereinigen.

Erstellung von WAGs

Der neue Arbeitsablauf wird auch in der Umgebung der Erstellung von Arbeitsbaugruppenvorrichtungen implementiert.

Geometrie Allgemein

Manuelle Messung

Der Befehl Manuelle Messung wurde komplett überarbeitet mit folgenden Neuerungen:

• Neues Dialogfeld mit drei Messzuständen: linear, winkelbezogen und kombiniert,

• Dynamisches Lineal mit automatisch anpassbaren Skalen, die sich mit der Zoomstufe ändern,

• Verbesserungen der visuellen Klarheit für einfacheres Ablesen,

• Erweiterte Messoptionen mit automatischer Erkennung von maximalen/minimalen Abständen,

• Neue Möglichkeit, Mesh-Elemente zu messen.

• Messung ist jetzt zugänglich mit Tastenkombination Strg+M (verfügbar ab GO2cam-Version 2026.5 ).

Messung auf Volumen

GO2cam 2026.4

Winkelbohrungen

Die intelligente Drehmessung bietet neue Informationen zu Winkelbohrungen: B- und C-Winkelwerte werden angegeben (in der Rotationsebene).

Werte sind auch im Informationsdialog zugänglich und kopierbar.

Nesting im Fräsen & Nesting im Drahterodieren

Eine neue Option Vorhandenes Rohteil Kontrollkästchen wurde dem Dialog des Nesting-Befehls hinzugefügt.

• Wenn aktiviert, wird die Rohteilform, die bereits in Ihrer aktuellen Projektdatei definiert ist, automatisch ausgewählt.

• Dies bietet größere Flexibilität bei der Materialnutzung, indem Sie Teile auf benutzerdefinierte oder vordefinierte Rohteilgeometrien verschachteln können, über die Beispielbibliothek hinaus.

Text

Der Element bearbeiten Befehl unterstützt jetzt die gleichzeitige Bearbeitung mehrerer Textelemente. Sie können mehrere Textelemente auswählen und alle vorgenommenen Änderungen werden einheitlich auf die gesamte Auswahl angewendet.

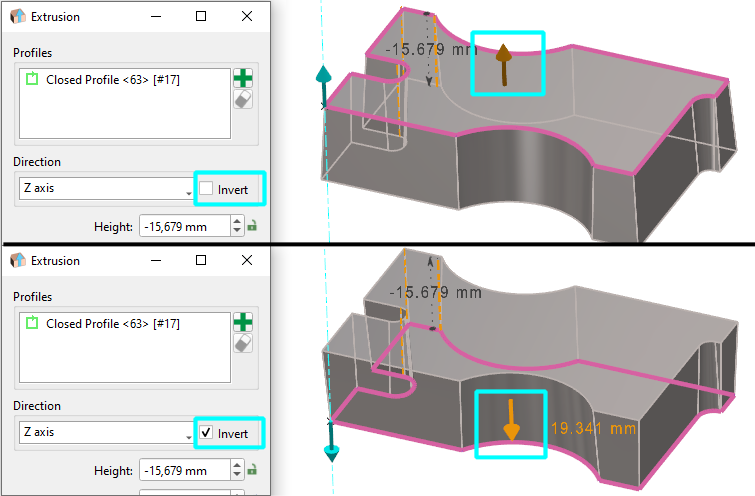

Volumenextrusion

Die Richtung der Volumenextrusion kann jetzt durch Klicken auf einen dynamischen Pfeil auf dem Bildschirm

umgekehrt werden. Dies ist dieselbe Aktion wie die Schaltfläche „Umkehren“ im Dialog.

CAD-Schnittstellen

PMI

Ein neuer Baum für die PMI-Analyse ist über die Funktion Messung zugänglich.

Eine neue PMI-Option ist ebenfalls verfügbar: PMI-Ansicht aktivieren , die die Werkstückansicht direkt mit der ausgewählten Anmerkung ausrichtet. Darüber hinaus wurden die Menüoptionen entsprechend aktualisiert.

SpaceClaim

GO2cam 2026.4

Lesen des neuen SpaceClaim-Formats scdox.

Dieses Format ist neuer und komprimierter als das native Format scdoc.

Liste der CAD-Schnittstellen

Einige Versionen der CAD-Schnittstellen wurden aktualisiert:

• Solidworks 2026

• SolidEdge 2026

• Inventor 2026

• Acis 2026

• Catia 2026

• 3D Experience 2026

• JT 10.10

• NX 2506

Liste der CAD-Schnittstellen

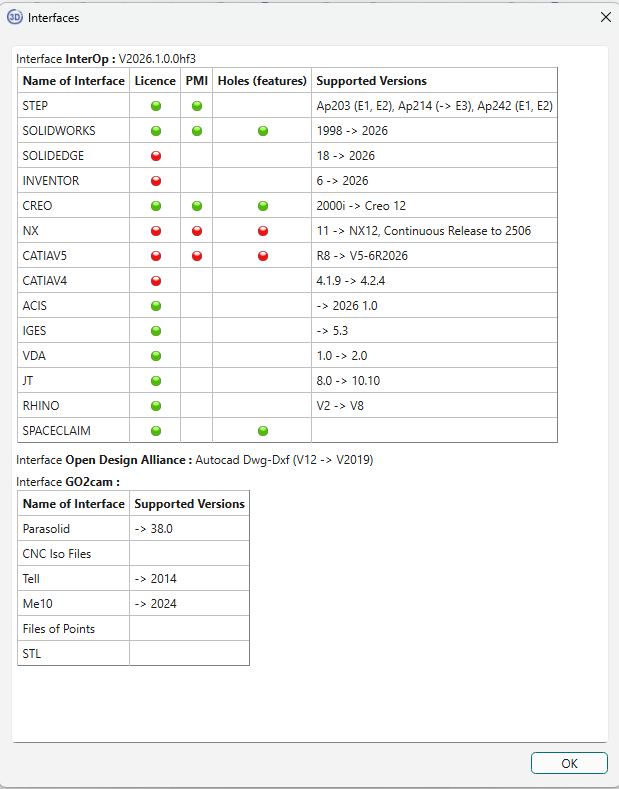

Der Dialog für die Liste der 3D-Schnittstellen, zugänglich über das Menü Hilfe und dann Info, wurde zur besseren Visualisierung tabellarisch neu organisiert.

Der Dialog zeigt auch verfügbare Funktionen für jede Schnittstelle (PMI, Bohrung). Eine grüne oder rote Blase zeigt an, ob die Funktion aktiviert ist oder nicht.

PMI

Die Leistung beim Import von PMI wurde verbessert. Schnelleres Lesen und Öffnen von Dateien.

Bessere Flüssigkeit bei der Manipulation des Teils mit PMI, insbesondere bei der Rotation.

Mehrfachimport

GO2cam 2026.5

Wir haben verbessert die Zuweisung von Namen beim Import mehrerer Dateien oder einer einzelnen Datei mit mehreren Volumen.

Zuvor hatte der Name des in der CAD-Datei definierten Volumens Vorrang vor dem Dateinamen. Jetzt:

• Wenn das Volumen einen Namen hat, zeigen wir an: [Dateiname (Volumename)]

• Wenn das Volumen keinen Namen hat, zeigen wir an: [Dateiname].

Auch der Dateiname wird nur beim Import mehrerer Dateien angezeigt; wenn wir eine Datei mit mehreren Volumen importieren, muss der Dateiname nicht für jedes Volumen wiederholt werden!

Layout-Design

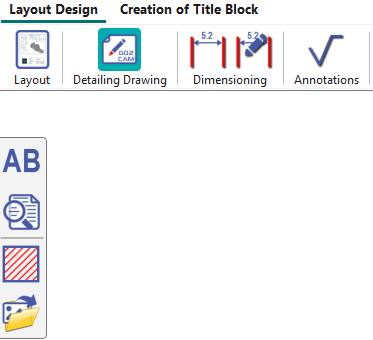

Layout-Design-Umgebung

• Neues Ribbon mit neuen und geänderten Symbolen, passend zur neuen Benutzeroberfläche.

• Manipulationen im Menü Erstellung des Schriftfeldes hinzugefügt.

• Text, Schraffur und Bilder aus der vorherigen Menüanordnung wurden unter einem einzigen neuen Menü zusammengefasst Detailzeichnung .

Werkzeuge

Reibahle

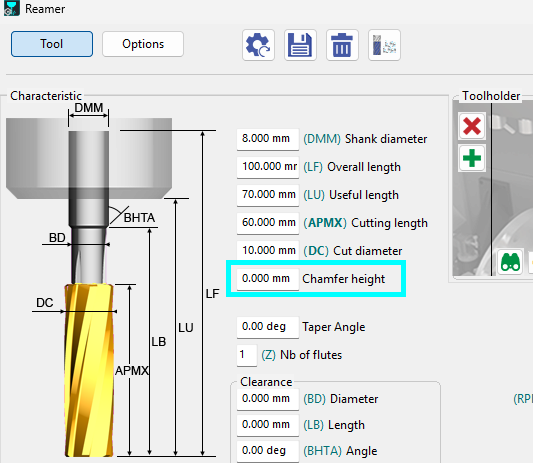

Fasenhöhe Parameter wurde zu Reibahlen für Fräsen und Drehen hinzugefügt. Diese Fase wird bei der Rohteilberechnung berücksichtigt.

Infolgedessen ein neuer Strategieparameter: Tiefenberechnung entweder nach Spitze oder nach Durchmesser wurde für die Reiboperation hinzugefügt.

Interpolation

Neuer Werkzeugtyp für Interpolation verfügbar: 1/4 Kreis Fräser

Bohrungsmerkmale

Verwaltung von Benutzerbohrungen

• Neue Mosaikschnittstelle für Benutzerbohrungen

• Bearbeitung von Operationslisten und Parametern ist getrennt.

• Größe änderbar für mehr Sichtbarkeit des Modells.

• Das Mosaik hat eine andere Darstellung, wenn es aus dem Befehl Merkmale oder Transformation in Bohrung/Bohrungszuweisung gestartet wird.

Erstellung von Benutzerbohrungen

• Alle Parameter sind in einem Dialogfenster zusammengefasst.

• Nur relevante Parameter werden angezeigt; nicht editierbare Parameter werden nicht mehr ausgegraut angezeigt.

• Fasen und Verrundungen können direkt aus dem rechten Bedienfeld erstellt werden.

• Formeleingabehilfe: Eingabe von „[`“ zeigt eine Dropdown-Liste der verfügbaren Parameter an.

• Beim Speichern eines bearbeiteten Modells können Benutzer die Operationsliste mit dem Kontrollkästchen zurücksetzen.

• Indikatoren für den Befehl Benutzerbohrungen: Während der Erstellung von Benutzerbohrungen zeigen rote/grüne Blasen Stadien an, in denen Parameter fehlen oder abgeschlossen sind.

Benutzerbohrungen

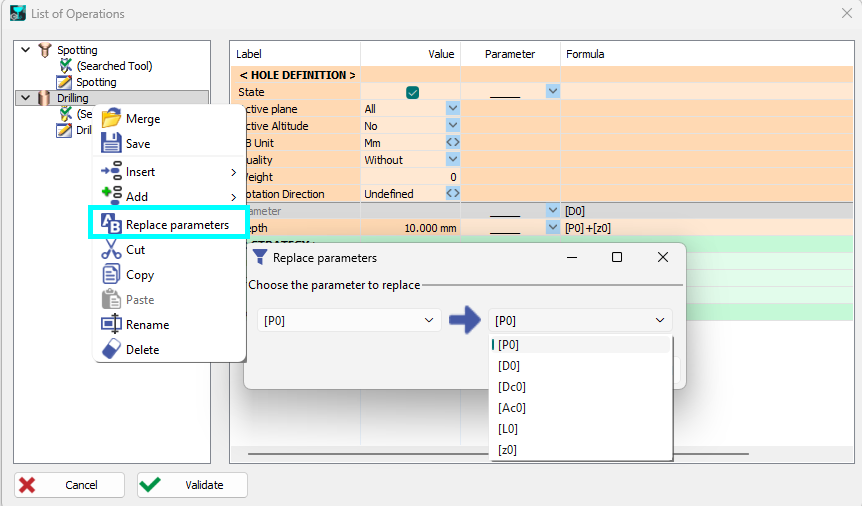

Suchen und Ersetzen bei Benutzerbohrungen

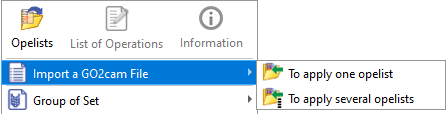

Für die Operationsliste ist eine neue Funktion in einem Baum-Kontextmenü zum Ersetzen von Parametern zugänglich.

Bohrungen

Mehrere Dialogfelder für Bohrungen wurden vollständig in Qt neu geschrieben, was den internen Quellcode vereinfacht; während sie die gleiche Funktionalität beibehalten und die Möglichkeit bieten, das Fenster zu vergrößern.

Transformation in Bohrung

• Alle Parameter wurden im Dialogfeld neu gruppiert.

• Geometrische Filter-Symbole wurden mit Texten und Dropdown-Listen aktualisiert.

• Auswahlfeld für Elemente wurde hinzugefügt.

• Die Wahl zwischen Standard- und Benutzerbohrungen ist jetzt leicht zugänglich.

• Benutzer können wählen, ob sie Geometriestützen/konzentrische Elemente löschen möchten oder nicht.

Bearbeitung Allgemein

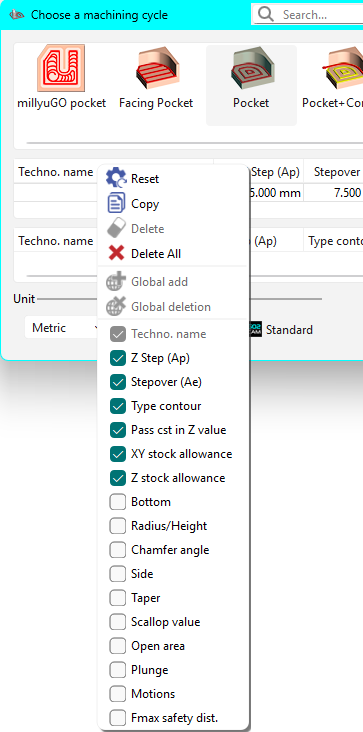

Auswahl von Werkzeug und Bearbeitungszyklen

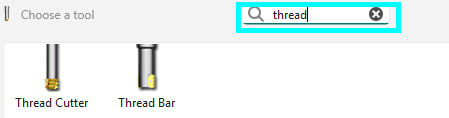

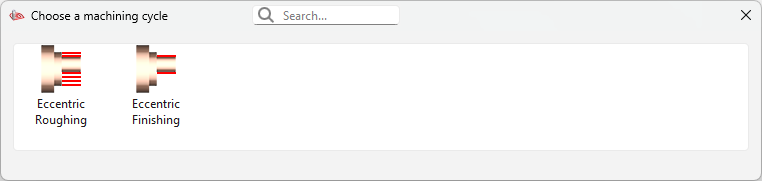

Neue Suchleiste in den Feldern „Werkzeug auswählen“ und „Bearbeitungszyklus auswählen“, um die Suche nach spezifischen Werkzeugen oder Bearbeitungszyklen zu ermöglichen.

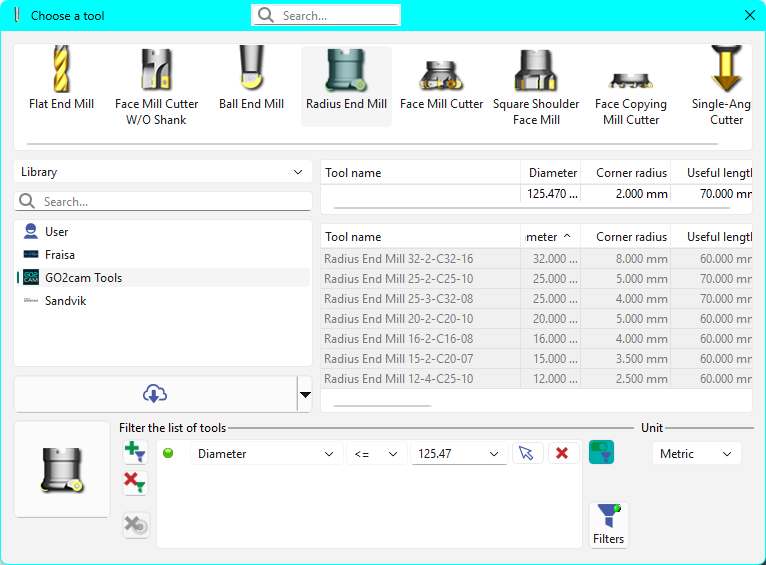

Werkzeugauswahl

Die Standard-Sortierung der Liste der angebotenen Werkzeuge erfolgt jetzt nach Durchmesser nach Namen.

Bearbeitungsursprünge

Viele Verbesserungen in der Anzeige von Bearbeitungsursprüngen :

• Alle Ursprünge sind jetzt auf dem Bildschirm sichtbar ,

• ein neuer Ursprungsfilter wurde zum Filterdialog hinzugefügt,

• ausgewählte Zyklen zeigen nun ihren Ursprung in der gleichen Auswahlfarbe (standardmäßig lila) für bessere Visualisierung.

Bearbeitungsursprünge

Zyklenauswahl

Die definierten Ursprünge können während des Zyklenauswahlprozesses in der Dialogleiste abgerufen werden.

Daher kann der Ursprung für jeden Zyklus an dieser Stelle direkt definiert werden.

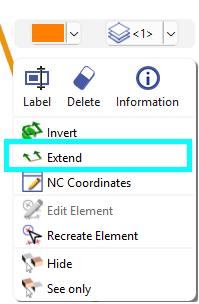

Profil erweitern / Startpunkt ändern

Neuer Befehl, der zwei Arten von Profilmodifikationen ermöglicht:

• Profil erweitern : Läuft nur auf offenen Profilen und ermöglicht die Definition von benutzerdefinierten Anfahr-, Ausfahr- und Eckradien. Sehen Sie sich das Video zu dieser Option an.

• Startpunkt ändern : Läuft nur auf geschlossenen Profilen und ermöglicht die Änderung des Start-/Endpunkts der Operation (verfügbar ab GO2cam-Version 2026.2 ).

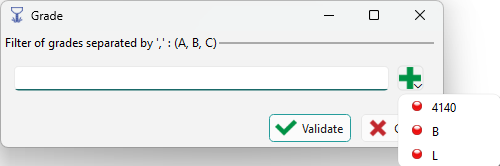

Maschinen- und Materialgüten

Scannen Sie automatisch Ihre vorhandenen Maschinen und Materialien, um ganze Gütekategorien dynamisch zu generieren und im Auswahl-Dialog umzuschalten.

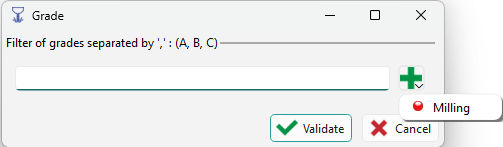

Die Liste der vorhandenen Maschinen- und Materialgüten ist im Dialog mit dem Symbol plus zugänglich.

Formwerkzeuge / Werkzeugbibliotheken

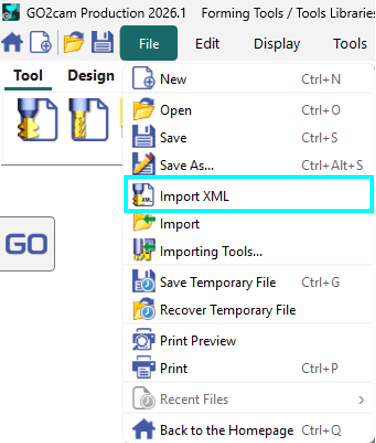

XML-Werkzeugimport: Sie können jetzt XML-Werkzeugdateien in den Formwerkzeugen und Werkzeugbibliotheken öffnen und importieren, was Ihnen ermöglicht, sie direkt zu modifizieren.

Werkzeuge

Fasenhöhe Parameter wurde zu Reibahlen für Fräsen und Drehen hinzugefügt.

Diese Fase wird bei der Rohteilberechnung berücksichtigt.

Infolgedessen ein neuer Strategieparameter: Tiefenberechnung entweder nach Spitze oder nach Durchmesser wurde für die Reiboperation hinzugefügt.

Sicherheitsbereich

GO2cam 2026.2

Mehrachsenverbindung zwischen Operationen

Die Verbindung zwischen 2 Operationen mit demselben Werkzeug kann mit einem 5-Achsen-Simultanbewegung .

realisiert werden. Definieren Sie dazu einen Sicherheitsbereich (im Rohteil-Dialog) und wählen Sie in der Strategie '5-Achsen-Bereich folgen'.

Sicherheitsbereich

GO2cam 2026.5

Der Kugelmodus ist keine vollständige Kugel mehr, sondern eine hybride Form mit einer Halbkugel oben und einem Zylinder unten.

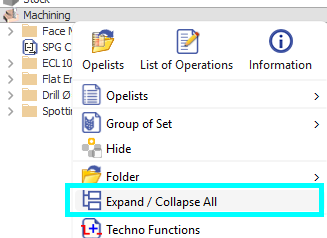

Bearbeitungsbaum

Erweitern/Zusammenklappen Alle wurde vom Ordner-Kontextmenü zum Bearbeitungs-Kontextmenü verschoben.

Es ist nur verfügbar, wenn Ordner im Bearbeitungsbaum erstellt wurden.

Zyklusbibliothek

Alle Dreh- und Fräszyklen haben eine längere Liste von Parametern, die in den Spalten der Bibliothek angepasst werden können.

Werkzeugbibliothek & Zyklusbibliothek

Die Elemente der Werkzeug- und Zyklusbibliotheken sind in Grau geschrieben und der Hintergrund ist ein helleres Grau.

Strategie

Die Dialogfelder für Strategien sind jetzt größer mit größeren Schriftarten und Symbolen/Bildern für ein besseres visuelles Verständnis.

Teil-Rohteil-Vergleich

Der Teil/Rohteil-Vergleich wurde mit besseren Berechnungsalgorithmen verbessert.

Operationsliste/Strategien

Operationsliste

Der Operationsliste wurde in ein eigenes Menü im Ribbon neu organisiert.

5-Achsen-Operationsliste

Erstellen und standardisieren Sie komplexe Bearbeitungsstrategien durch Erstellung von 5-Achsen-Experten-Operationslisten. Klicken Sie hier, um zur Kategorie 5-Achsen-Experte zu gelangen und ein Video anzusehen.

GO2cam-Datei importieren

GO2cam 2026.2

Der Befehl, der den Import einer PCE-Datei zum Übertragen von Bearbeitungsoperationen in Operationslisten ermöglicht, hat ein neues Verhalten:

• entweder Sie eine einzige Operationsliste anwenden aus den in der PCE-Datei programmierten Operationen,

• oder die neue Funktion mehrere Operationslisten erstellen nacheinander ausgeführt. Wir berücksichtigen die Ordner, die gruppierten Zyklen und die in der PCE-Datei angewendeten Operationslisten.

Simulation

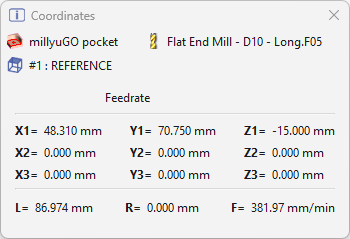

Koordinatenfenster

Der Koordinatendialog ist jetzt leichter zu lesen und enthält fette Schrift und klare Symbole für wichtige Details.

• Verbesserte Sichtbarkeit : Zyklus-, Werkzeug- und Ebenennamen werden jetzt mit ihren jeweiligen Symbolen im Dialogfeld angezeigt, anstatt in der Kopfzeile.

Maschinenumgebung (MTE)

Maschinendatei

Kunden können jetzt sofort Maschinenkinematiken herunterladen und laden ( .mcb ) durch Eingabe einer spezifischen ID, die von ihrem VARs .

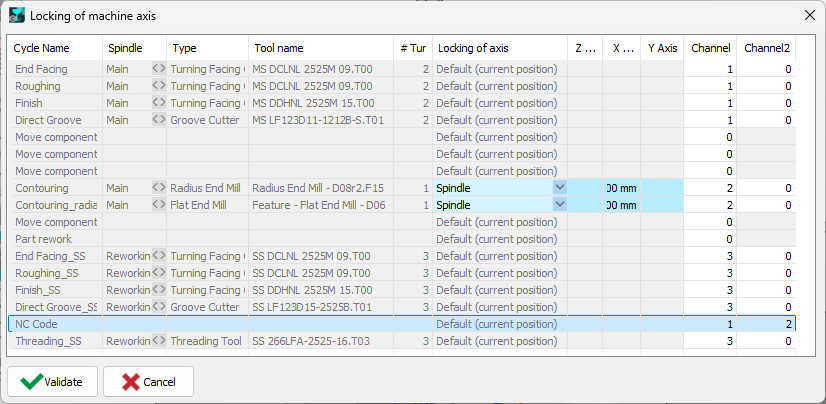

Dreh-Technofunktionen & Achsenverriegelung

Technofunktionen:

• Beim Erstellen eines Technozyklus haben Sie Zugriff auf die Kanalnummer für einige Funktionen, wodurch Sie einen Wert zwischen 0 (alle Kanäle) und der maximalen Kanalanzahl eingeben können.

• Im Fenster Achsenverriegelung können Sie jetzt auch einen sekundären Kanal für Technofunktionen zuweisen, wodurch die Technofunktion zwei verschiedenen Kanälen zugewiesen werden kann.

Werkzeugmenü

Sie können schnell auf Spannvorrichtungen/WAGs zugreifen und diese konfigurieren, indem Sie mit der rechten Maustaste auf die Maschine im Baum oder im 3D-Fenster klicken.

• Dieser Befehl ist als Option im Kontextmenü verfügbar, wenn keine Teileinstellung programmiert wurde.

• Im Reiter Maschine können die Einstellungen für die hinzugefügte Komponente durch Rechtsklick im Baum oder im 3D-Fenster aufgerufen werden.

Synchronisation

Sie können jetzt die Farbe eines Werkzeugwegs direkt im Synchronisations-Gantt-Diagramm ändern, was ein sofortiges visuelles Feedback ermöglicht.

• Zugriff: Klicken Sie mit der rechten Maustaste auf einen beliebigen Zyklus im Gantt-Diagramm und wählen Sie Farbe bearbeiten aus dem Kontextmenü.

• Sofortige visuelle Aktualisierung: Die ausgewählte Farbe wird sofort sowohl im Gantt-Diagramm als auch im 3D-Viewer aktualisiert.

• Bidirektionale Aktualisierung: Die Farbänderung wird zurück an den Quellzyklus im Programmierbaum weitergegeben, um die Konsistenz im gesamten Projekt zu gewährleisten.

Werkzeugmenü

GO2cam 2026.4

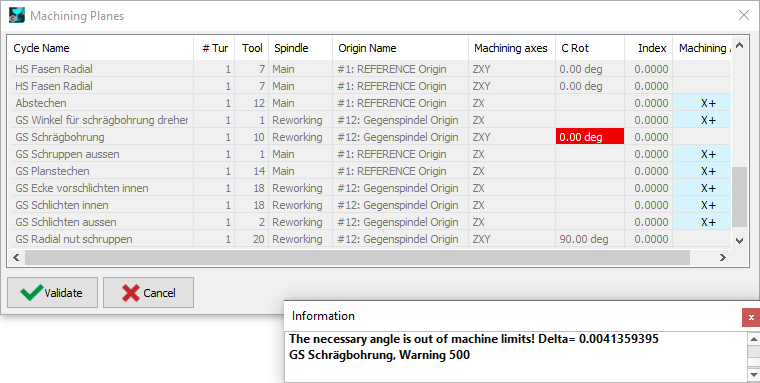

Unerreichbare Winkel

Seit Jahren werden unerreichbare Winkel in der Liste der Arbeitsebenen rot angezeigt: Wir haben eine Warnung für diese unerreichbaren Winkel .

hinzugefügt. Diese Warnung gibt Ihnen den Delta-Winkelwert an, der im Werkzeug eingestellt werden muss, um die Bearbeitung zu ermöglichen. Die Werte können in den Dialog kopiert und in den Werkzeugpositionseinstellungen festgelegt werden.

Steuerungsmenü

Kollisionsbaum

Der Baum wurde in Qt neu implementiert, unterstützt jetzt die Suche und berücksichtigt korrekt die ausgewählten Einheiten, anstatt immer Werte in Millimettern anzuzeigen.

Steuerungsmenü

Koordinatenfenster

Die Ursprünge von Teil und Maschine sind konfigurierbar, es gibt mehr Tooltips auf Symbolen und Schaltflächen, die Symbole wurden für den Dunkelmodus aktualisiert, und das Rotationssymbol zeigt nun deutlich an, ob es das Rohteil, das Werkzeug oder keines von beiden betrifft.

Komponente verschieben

• Ein neues Dropdown-Menü ermöglicht es Ihnen, identifizierte Komponenten zu durchsuchen und auszuwählen. Die Auswahl einer Komponente fügt sie sofort Ihrer ID-Liste hinzu, getrennt durch Kommas.

• Einheiten werden jetzt automatisch basierend auf Ihrer Auswahl aktualisiert:

  • Lineare Achse: Anzeige in mm .

  • Rotationsachse: Anzeige in Grad .

  • Visuell/Transparenz: Keine Einheiten zugewiesen.

Automatisches Montieren im Fräsen

Ein neues Feld wurde in den Einstellungen zur Maschinennummerierung hinzugefügt, damit Sie die automatische Werkzeugnummerierung ab einer bestimmten Position starten können. Dies ermöglicht es Ihnen, freie Positionen im Magazin zu reservieren.

Gantt

Im Drehen und Schweizer Drehen wurden die Grafiken des Gantt-Diagramms erneuert.

Es kann verschoben und seine Größe kann geändert werden!

Bearbeitungsmerkmale

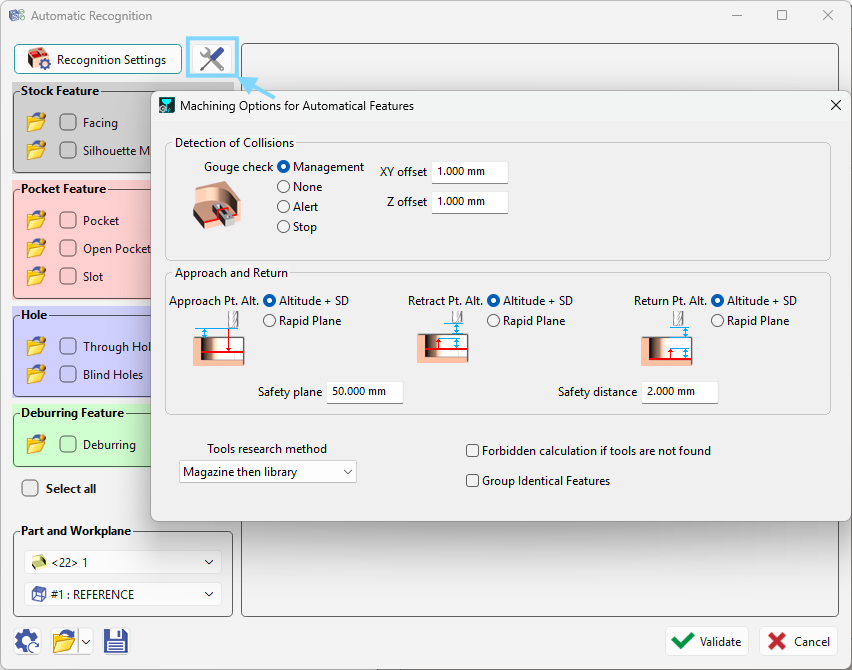

Bearbeitungsoptionen

Der Merkmalsdialog enthält jetzt einen neuen, dedizierten Dialog zur Verwaltung von Bearbeitungsoptionen, der eine direktere Kontrolle über die Konfiguration und Verwaltung von Merkmals-Einstellungen bietet.

2-Achsen-Fräsen & Form

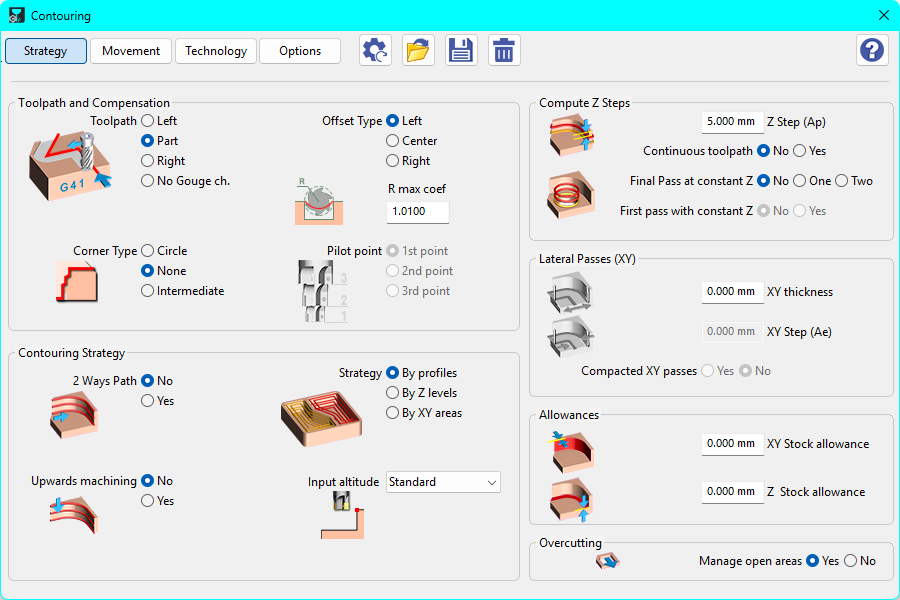

Z-Schritt-Management

Greifen Sie mit dem neuen, einfach zu bedienenden Dialog auf alle Bearbeitungspass-Parameter an einem Ort zu

Bearbeitungspässe

Benutzer können jetzt unabhängig voneinander einstellen Erster Pass und Letzter Pass Z-Schritttiefen für mehr Kontrolle. Dieses Update ist verfügbar in millyuGO , Taschenfräsen , Tasche, Tasche+Kontur, Tasche Nachbearbeiten.

• Erster Pass: Stellen Sie die anfängliche Schnitttiefe ein, um Stöße zu reduzieren und die Werkzeuglebensdauer zu verlängern.

• Letzter Pass: Stellen Sie die Endschnitttiefe für maximale Genauigkeit und Oberflächenqualität ein.

Schraubstöcke und Klemmen

Die komplett überarbeitete Benutzeroberfläche für Schraubstöcke und Klemmen macht die Befestigung Ihrer Teile schneller und intuitiver.

Hauptmerkmale:

• Auto-Fit: Klicken Sie mit der rechten Maustaste auf Ihr Rohteil, um sofort eine Spannvorrichtung aus Ihrer Bibliothek zu laden und sie an Ort und Stelle zu schnappen.

• Präzise Positionierung: Richten Sie perfekt aus mit drei verschiedenen Modi („ Über Rohteil , Rohteil spannen und Shim Höhe “) oder passen Sie visuell mit dem Schieberegler an.

• Automatisierte Sicherheit: Integrierte Kollisionsprüfung erkennt und verwaltet automatisch Kollisionen für eine sorgenfreie Einrichtung.

• Parametrische Skalierung: Passen Sie die Abmessungen der Spannvorrichtung einfach im laufenden Betrieb an, mit einer optionalen Verhältnisssperre, um Ihre Größen perfekt proportional zu halten.

Interpolation

Ein neuer Eintauchparameter wurde in Interpolation eingeführt, der eine außermittige Eintauchoption hinzufügt, ähnlich der beim Gewindeschneiden verwendeten. Dieser Parameter befindet sich unter Bewegung innerhalb der Seite Strategie , wo Werte eingegeben werden können, um den außermittigen Abstand anzupassen.

Kantenpfad

Kantenpfad-Auswahlmodus für Standardzyklus hinzugefügt.

Dies ermöglicht die Auswahl von Kanten, insbesondere für nicht-lineare und komplexe gekrümmte Oberflächen.

Vorgebohrte Löcher

Sie können jetzt direkt Kanten von Volumen auswählen, wenn Sie die Taschenfunktion mit vorgebohrten Löchern verwenden.

Reiben

Neuer Tiefenberechnungsparameter auf Werkzeugende oder Durchmesser, da wir Fasen für Reibahlen einstellen können.

Fasen

Fasenzyklus wurde verbessert, um mehr Flexibilität bei der Werkzeugpositionierung zu bieten. Anfahr- und Ausfahrbögen sind nicht mehr auf einen 90-Grad-Winkel beschränkt.

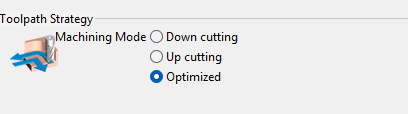

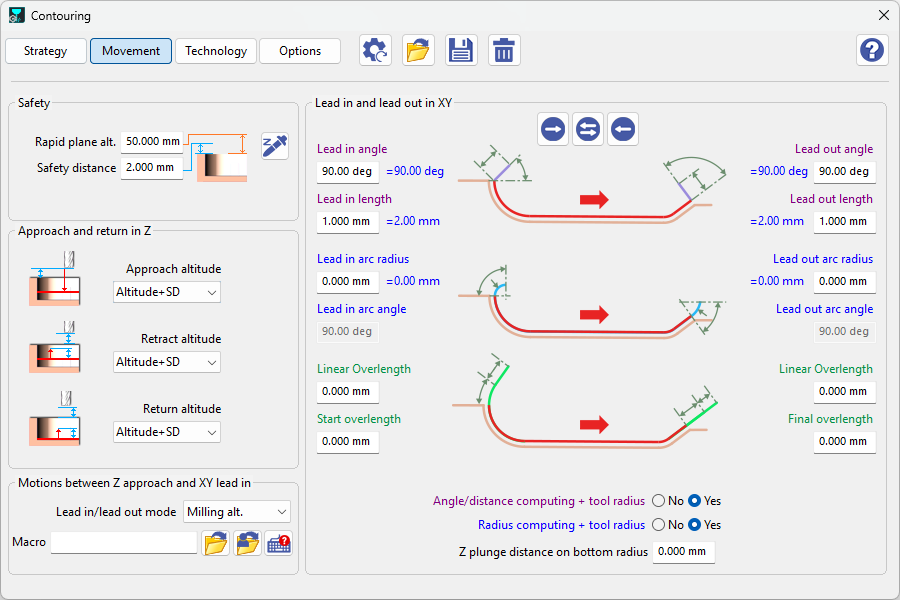

Konturfräsen

Wir haben die Seite Bewegung mit einer neue visuelle Darstellung für Anfahr- und Ausfahroptionen aktualisiert, die eine klarere Vorschau Ihrer Werkzeugwegübergänge bietet.

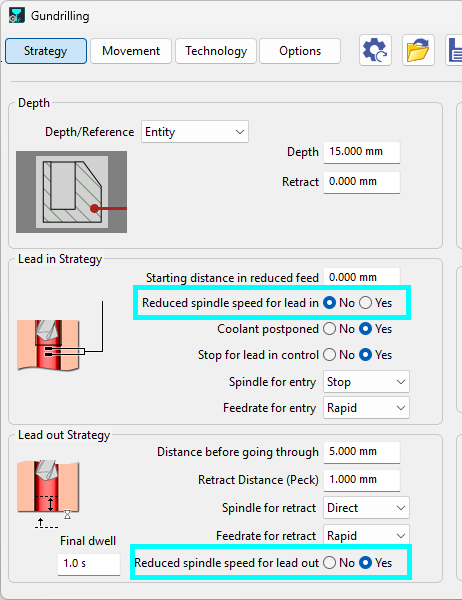

Tieflochbohren

Zwei neue Parameter für den Tieflochbohrzyklus, die reduzierte Spindeldrehzahlen ermöglichen:

• Reduzierte Spindeldrehzahl für Anfahren

• Reduzierte Spindeldrehzahl für Ausfahren

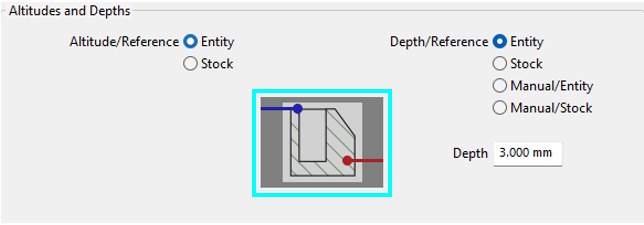

Bohrungen

Wir haben die Seiten Höhen und Tiefen in den Bohrungszyklen mit neuen Symbolen aktualisiert.

3-Achsen-Fräsen

3-Achsen-Schlichten

Der 3-Achsen-Fräspaket enthält jetzt drei neue optionale Zyklen . Diese Ergänzungen sind leicht durch ein „3X“-Abzeichen auf ihren Symbolen zu erkennen.

3X Z-Niveau

Der neue Multi-Thread-Zyklus 3X Z-Niveau reduziert die Rechenzeit erheblich und bietet gleichzeitig optimierte Bearbeitung mit integrierter Nachbearbeitung.

3X Konstante Rauheit

Neuer Multi-Thread-Schlichtzyklus, der unglaublich schnelle Rechenzeiten und hocheffiziente Bearbeitung für äquidistante Oberflächen liefert.

3X Z-Niveau mit Flächenfräsen

3X Z-Niveau mit Flächenfräsen ist eine Hybridstrategie, die parallele und Z-Niveau-Zyklen kombiniert, um sowohl flache Bereiche als auch Schrägen in einer einzigen Operation zu bearbeiten.

Schlichten Nachbearbeiten

Für die Zyklen Automatisches Z-Niveau , Automatisches Äquidistant , Z-Niveau-Hang und Äquidistant-Hang wurde eine Option Optimierter Werkzeugweg hinzugefügt. Wenn diese Funktion aktiviert ist, reduziert sie die Leerlaufzeit und unnötige Werkzeugbewegungen erheblich.

3X Spirale

GO2cam 2026.2

Werkzeugwegberechnung

In den Optionen haben wir die Möglichkeit hinzugefügt, „ Bögen von Werkzeugwegen zerlegen ’.

Dies erzeugt G01-Segmente in der NC-Datei anstelle von G02/G03-Bögen.

5-Achsen-Experte

5-Achsen-Operationsliste

Operationslisten können jetzt 5-Achsen-Operationen enthalten.

Create and standardize complex machining strategies by creating 5-axis expert Opelist.

Polyline-Auswahl

Neuer Modus Polyline-Auswahl führt eine intuitivere Methode zur Verwaltung von Geometrie in der Mehrachsen-Fräsbearbeitung ein.

Drehen

Exzentrisches Drehen

Zwei neue Zyklen für die Bearbeitung exzentrischer Teile: Exzentrisches Schruppen und Exzentrisches Schlichten.

Spannfuttereinstellungen

Ein neues Dialogfeld wird angezeigt, wenn ein Spannfutter zu einem Teil hinzugefügt wird.

Eine neue Option Anpassen Option ist auch per Rechtsklick auf das Rohteil verfügbar und öffnet ein dediziertes Dialogfeld. Darüber hinaus können Spannfutter und Backen jetzt modifiziert werden, während sie in Gebrauch sind.

Teil schneiden

Der Befehl „Teil schneiden“ ist jetzt im Modul Horizontaldrehen verfügbar.

Gewinde

Profilgewinde

GO2cam 2026.2

In der Strategie haben wir einen neuen Auswahl für den Pilotpunkt : Links, Mitte oder Rechts hinzugefügt.

• Der Werkzeugcursor ändert sich entsprechend der Auswahl,

• Werkzeugweg-, dynamische und MTE-Simulationen zeigen Bewegungen am ITN-Punkt.

• Pilotpunkte werden auf dem Werkzeugeinsatz im MTE-Werkzeugmenü angezeigt.

Zickzack-Nuten

Ein neuer Strategieparameter ist jetzt verfügbar, namens Rückzugsabstand am Ende .

Er ermöglicht einen schnellen Rückzug im 45-Grad-Winkel von der Rohteilwand.

Ein Wert muss vom Benutzer eingegeben werden. Der gezeichnete Werkzeugweg folgt diesem Abstand.

Nuten schlichten

GO2cam 2026.4

Neuer Parameter Glättungshöhe der einen glatteren Werkzeugweg erzeugt, indem er „Subtaschen“ und wellenartige Werkzeugwege vermeidet.

Gewindebohren

Der Gewindebohrzyklus im Drehen (Menü Axialbohrung) bietet jetzt zwei Modi („ Einfach , Entgraten “), wobei Entgraten Parameter für die Pass-Tiefe und die letzte Pass-Tiefe hinzufügt und Verweiloptionen im Dialog neu positioniert werden.

Punkt zu Punkt

GO2cam 2026.5

Das Rohteil wird jetzt für eine Punkt-zu-Punkt-Operation berechnet.

Schweizer Drehen

Teil schneiden

Neue Option in „ Teil schneiden “: Sie können jetzt den Schnitt auf alle Schultern anwenden.

Drahterodieren

Einfädelpunkte

Automatisierte Erkennung und Umwandlung von zylindrischen Volumenkomponenten in Einfädelpunkte ist während des Imports über einen dedizierten Dialog möglich.

Ein Durchmesserbereich kann für den Erkennungsalgorithmus definiert werden.

Strategien

Farbanalyse

• Farbgesteuerte Profilerzeugung: Volumenoberflächen mit zugewiesenen Farben generieren jetzt automatisch Profile basierend auf Farberkennung, mit entsprechender Gruppierung.

• Farblich gezielte Bearbeitungsstrategien: Strategien können jetzt so definiert werden, dass sie auf bestimmte Farben abzielen, was unterschiedliche Bearbeitungsansätze für Profile gleicher Typologie ermöglicht.

• Strategiekonfiguration: Ein neues Kontrollkästchen Farbanalyse wurde zu den Typologiedefinitionen hinzugefügt, das die präzise Auswahl der exakten Farbe ermöglicht, auf die eine Strategie angewendet werden soll.

Profil erweitern

Neue Funktion „ Profil erweitern“ “ in der automatischen Profilauswahl, um benutzerdefinierte Anfahr-, Ausfahr- und Eckradien zu offenen Profilen hinzuzufügen.

Die Funktion ist auch im Designmenü während der Profilauswahl per Rechtsklick verfügbar.

Sehen Sie sich ein Beispielvideo in den Allgemeinen Bearbeitungsmerkmalen an, indem Sie hier klicken, um zur Kategorie zu gelangen.

Optimierung

Die Optimierung von Profilgruppen wurde verbessert. Die Profile werden jetzt automatisch nach Nähe organisiert, beginnend mit dem niedrigsten Profil links.

Optimierung

Profile in einer Gruppe können manuell per Drag & Drop neu organisiert werden, um die Schnittreihenfolge zu ändern.

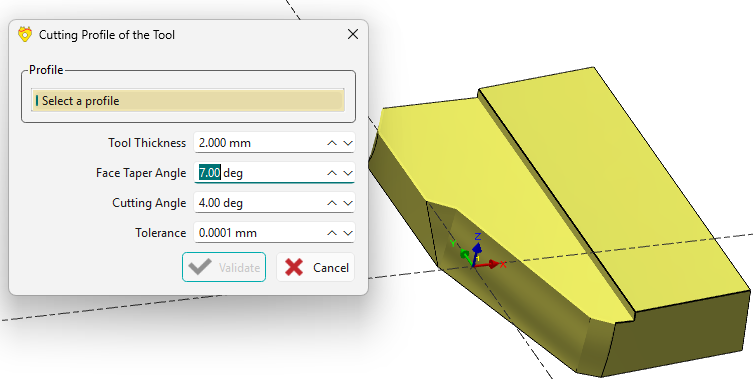

STTM

• Die Parameter des Werkzeugschneidprofils wurden in einem Dialogfeld organisiert.

• Die Dialogbox zur Erstellung des gesamten Werkzeugs wurde verbessert.

• Das Ergebnis wird dynamisch in der Vorschau angezeigt, sobald ein Parameter geändert wird.

4-Achsen auf Volumen

Erhöhte Leistung bei der Erkennung von Flächen für 4-Achsen auf Volumen mit Verbesserungen im Erkennungsalgorithmus, um komplexe Formen besser zu akzeptieren.

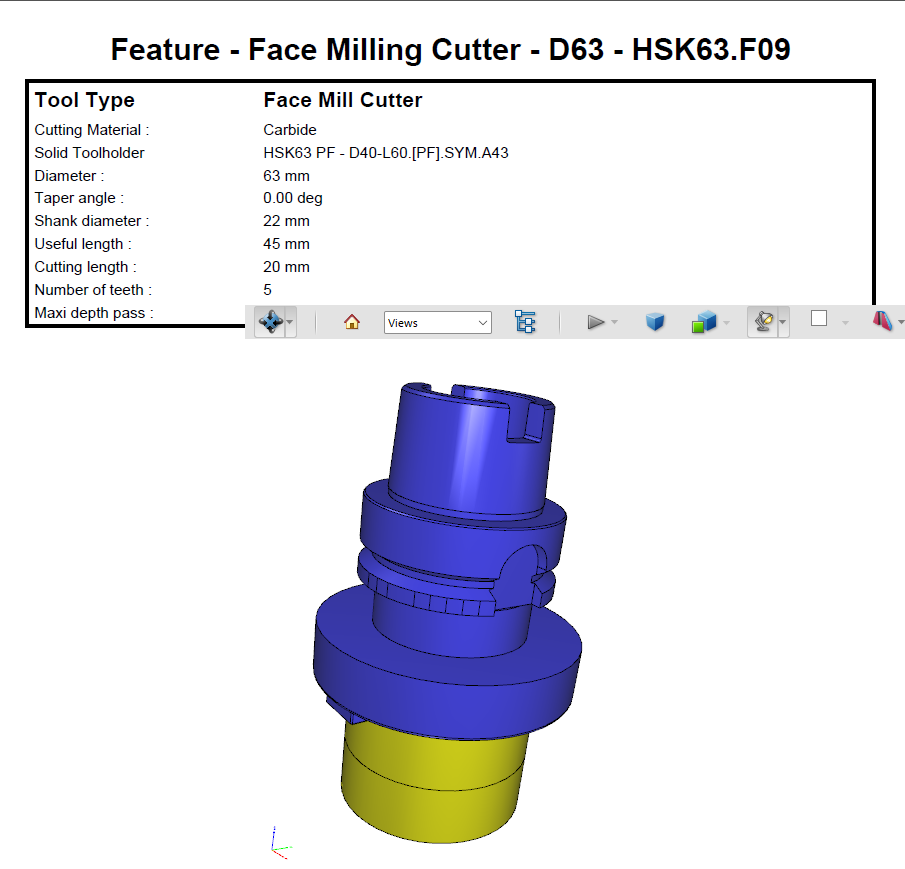

Benutzerdefinierte Arbeitsdokumente

Benutzerdefiniertes Arbeitsdokument & Standard-Arbeitsdokumente

3D-Symbole werden jetzt in Arbeitsdokumente exportiert.

Zum Beispiel können Volumen-Werkzeughalter jetzt in Bildern angezeigt werden, die sowohl in Standard-Arbeitsdokumenten als auch in UWDs angezeigt werden.

GO2cam Mecanic

Einfädelpunkte

Automatisierte Erkennung und Umwandlung von zylindrischen Volumenkomponenten in Einfädelpunkte ist während des Imports über einen dedizierten Dialog möglich.

Ein Durchmesserbereich kann für den Erkennungsalgorithmus definiert werden.

Klicken Sie hier, um ein Video in der Kategorie Drahterodieren als Beispiel anzusehen.

Strategien

Farbanalyse

• Farbgesteuerte Profilerzeugung: Volumenoberflächen mit zugewiesenen Farben generieren jetzt automatisch Profile basierend auf Farberkennung, mit entsprechender Gruppierung.

• Farblich gezielte Bearbeitungsstrategien: Strategien können jetzt so definiert werden, dass sie auf bestimmte Farben abzielen, was unterschiedliche Bearbeitungsansätze für Profile gleicher Typologie ermöglicht.

• Strategiekonfiguration: Ein neues Kontrollkästchen Farbanalyse wurde zu den Typologiedefinitionen hinzugefügt, das die präzise Auswahl der exakten Farbe ermöglicht, auf die eine Strategie angewendet werden soll.

Klicken Sie hier, um ein Video in der Kategorie Drahterodieren als Beispiel anzusehen.

Profil erweitern

Neue Funktion „ Profil erweitern“ “ in der automatischen Profilauswahl, um benutzerdefinierte Anfahr-, Ausfahr- und Eckradien zu offenen Profilen hinzuzufügen.

Die Funktion ist auch im Designmenü während der Profilauswahl per Rechtsklick verfügbar.

Sehen Sie sich ein Beispielvideo in der Kategorie Allgemeine Bearbeitungsmerkmale an, indem Sie hier klicken.

Optimierung

Die Optimierung von Profilgruppen wurde verbessert. Die Profile werden jetzt automatisch nach Nähe organisiert, beginnend mit dem niedrigsten Profil links.

Klicken Sie hier, um ein Video in der Kategorie Drahterodieren als Beispiel anzusehen.

Optimierung

Profile in einer Gruppe können manuell per Drag & Drop neu organisiert werden, um die Schnittreihenfolge zu ändern.

Klicken Sie hier, um ein Video in der Kategorie Drahterodieren als Beispiel anzusehen.

Mehrteilbearbeitung

JavaScript

Der MPM-Modul unterstützt jetzt JavaScript. Diese Funktionalität finden Sie direkt unter dem Werkzeuge Menü.

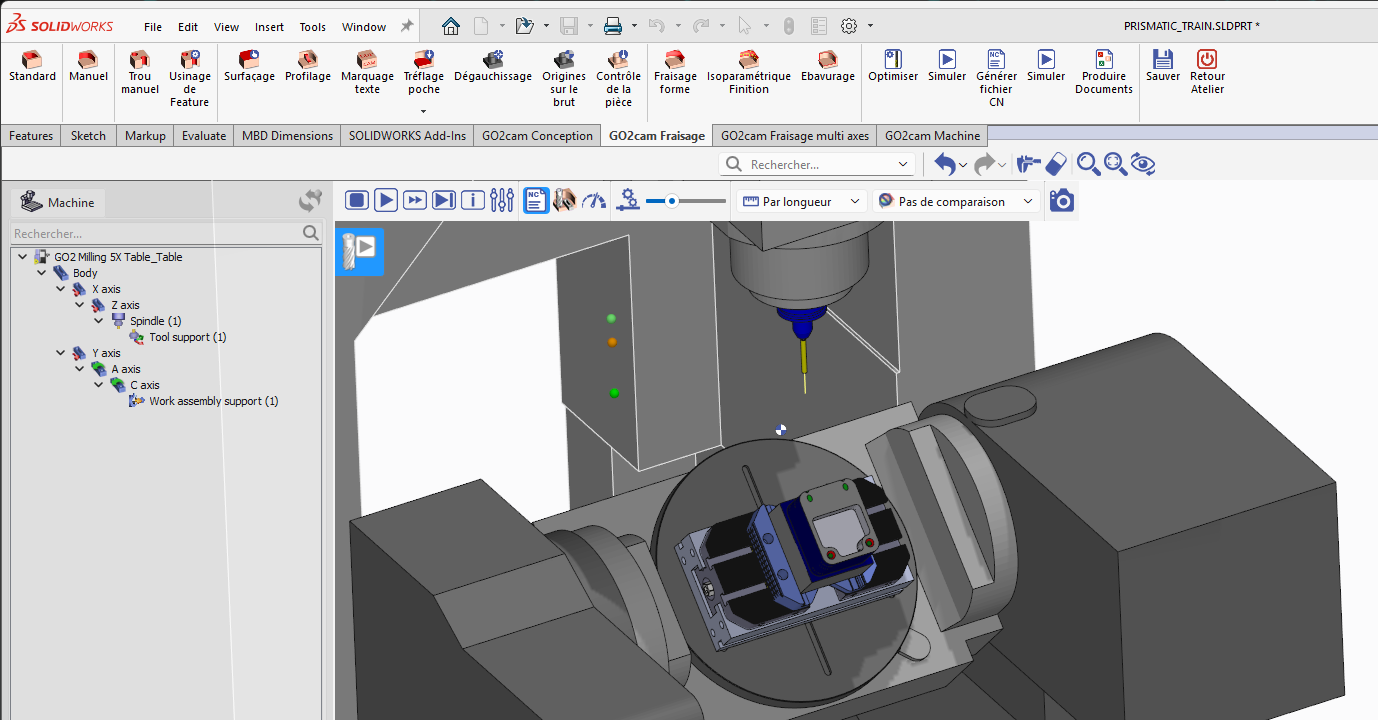

GO2cam für SolidWorks

Ribbon

Modernisierte Navigation: Das traditionelle Menüsystem wurde durch eine Ribbon-Oberfläche , mit größeren Symbolen.

GO2cam Designer

Layout-Design

Der Zugriff auf die Layout-Design-Umgebung ist jetzt auf der Startseite verfügbar.

Externe Links

Ellistat JS Makro

Ein dediziertes JS Makro wurde entwickelt, das eine direkte Verbindung zwischen GO2cam und und Ellistat

ermöglicht. Diese Integration ermöglicht den Export Ihrer Bearbeitungsdaten einschließlich Zyklen, Werkzeugen und CAD-Modellen direkt auf die Ellistat 3D-Plattform für erweiterte Analysen und Inspektionen.

NC Simul

ermöglicht. Diese Integration ermöglicht den Export Ihrer Bearbeitungsdaten einschließlich Zyklen, Werkzeugen und CAD-Modellen direkt auf die Ellistat 3D-Plattform für erweiterte Analysen und Inspektionen.

Für MPM ist jetzt der Export mehrerer Teile nach NC Simul möglich.
