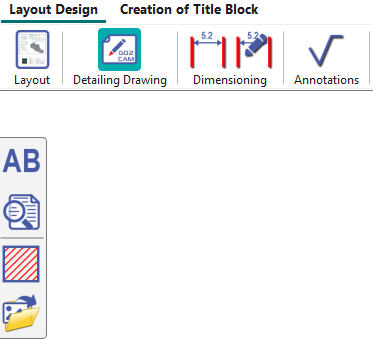

Diese Umgebung ist der Konstruktion und Bemaßung des Teils gewidmet. Die Befehle sind in 2 Menüs sortiert:

  • Layout Erstellung : Dieses Menü ermöglicht die Definition des Layouts des aktuellen Teils.

  • Erstellung Schriftfeld : Menü zur Erstellung und Definition von Schriftfeldern.


  • Neue Multifunktionsleiste mit neuen und geänderten Symbolen, die der neuen Benutzeroberfläche entsprechen.

  • Manipulationen im Menü Erstellung Schriftfeld hinzugefügt.

  • Text, Schraffur und Bilder aus der vorherigen Menüanordnung wurden unter einem einzigen neuen Menü zusammengefasst Detailzeichnung .


Präsentation

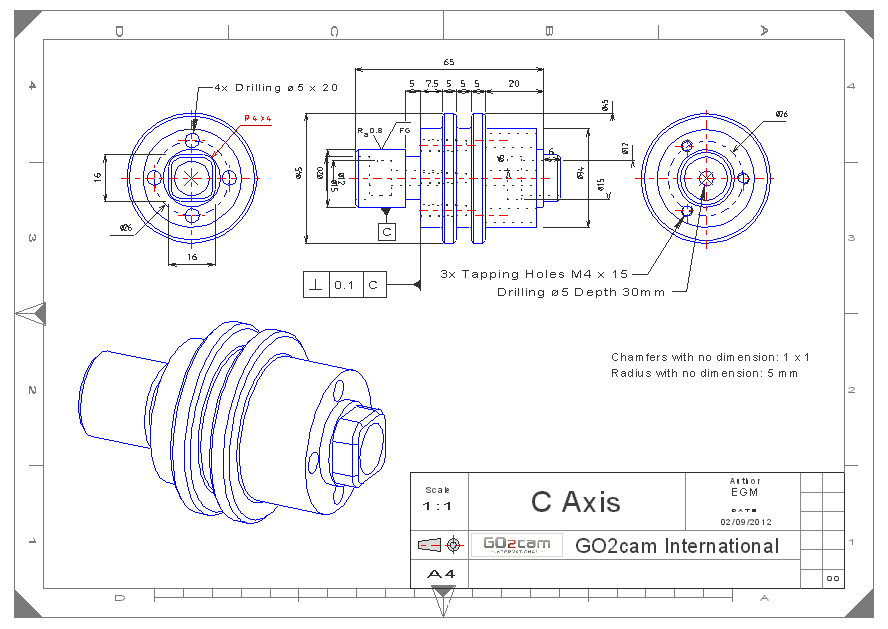

Unten ist ein in GO2cam definiertes Layout mit einigen der Funktionalitäten des Moduls Layout Konstruktion:

  • Texte (wie z.B. 'Fasen ohne Bemaßung: 1 x 1')

  • Bemaßungen (lineare und axiale Bemaßungen)

  • Anmerkungen (wie z.B. ' 4x Bohren d5 x 20 ’)

  • Toleranzen (Form-, Lage-, Positions- und Rundlauftoleranzen)

  • Bilder (Import des Logos)

  • Schriftfeld (Erstellung und Einstellungen)

Layout von Drahtmodell Geometrie

In diesem Video:

  • Definition des Seitenlayouts auf einer A3-Seite durch Öffnen eines vorhandenen Standardblocks.

  • Verwendung des Gesamtbemaßung Befehls.

1 Page setup and overall dimension-20240826-112504.png

Lineare Bemaßung

  • Bemaßungen in die Drahtmodell-Zeichnung einfügen,

  • die Anzahl der Dezimalstellen nach dem Komma ändern,

  • Bemaßungen senkrecht oder parallel zur Richtung einer Linie definieren.

2 Linear Dimensions-20240826-112607.png

Kreisbemaßung

  • Bemaßungen in die Drahtmodell-Zeichnung einfügen,

  • Radius oder Durchmesser bemaßen,

  • Präfix vor der Bemaßung hinzufügen,

  • den Pfeilstil ändern

  • Toleranzen hinzufügen

3 Circular dimension-20240826-112650.png

Punktbemaßung

Bei Verwendung dieses Befehls müssen Sie zuerst den Ursprung der Bemaßung anzeigen, einen Punkt, der die 0,0 sein wird.

Das 2. Video beschreibt einige Optionen:

  • mehrere Koordinaten oder nur eine anzeigen,

  • die Achsenbuchstaben anzeigen oder nicht.

4 Point Dimension-20240826-112744.png
Punktbemaßung

5 Point dimension options-20240826-112841.png
Punktbemaßung - Optionen

Fasenbemaßung

2 Möglichkeiten zur Definition von Fasenbemaßungen.

6 Chamfer dimension-20240826-112940.png

Winkelbemaßung

7 Angular dimension-20240826-113102.png

Bemaßungsausrichtung

Der Prozess muss mit der Auswahl einer Bemaßung beginnen, die als Referenz für die Ausrichtung dient.

Eine Verknüpfung für diesen Befehl ist im Popup-Menü verfügbar.

Dieses Video zeigt, wie verschiedene Bemaßungen in einem Layout in GO2cam ausgerichtet werden.

8 Dimension Alignment-20240826-113155.png

Das Popup-Menü für Bemaßungen öffnet mehrere interessante Optionen:

  • Verschieben,

  • Text verschieben,

  • Bemaßungsausrichtung,

  • Explodieren,

  • Skalieren.

9 pop up-20240826-113527.png

Bohrung bemaßen

Dieses Video zeigt, wie die Bemaßung einer Bohrung mit Gewinde geändert wird und wie Toleranzwerte in Bemaßungen aufgenommen werden.

10 Hole dimension-20240826-113645.png

Layout von Volumen Geometrie

Erstellung eines Layouts für Volumen:

  • ein Standard-Schriftfeld laden,

  • Verwendung des Befehls Layout eines Volumens , der automatisch mehrere Konstruktionsansichten basierend auf Ihrer Auswahl in einer Liste erstellt,

  • Einrichtung mehrerer Bemaßungen auf den Drahtmodellansichten: linear, kreisförmig und winklig.

11 Creation of layout for solid-20240826-113737.png

Direkte Bemaßung eines Volumens

Dieses Video zeigt, wie Bemaßungen durch direktes Anklicken der Kanten eines Volumens eingefügt werden.

12 Direct dimensioning of a solid-20240826-113821.png

Detailansicht

Detail view with change of scale-20241127-111758.png

Zusätzliche Optionen

Layout als PDF drucken

Wir zeigen Ihnen, wie Sie die PDF-Datei aus einem erstellten Layout in GO2cam generieren, indem Sie den Befehl Drucken .

13 Print layout to pdf-20240826-113914.png

Speichern von Benutzereinstellungen

Sie können Ihre eigene angepasste Stile für Bemaßungen erstellen, speichern und bei Bedarf verwenden.

14 Saving user preferences-20240826-114009.png

Erstellung und Verwendung von Schriftfeldern

Erstellung Schriftfeld

15 Title box creation-20240826-114059.png

Texterstellung

16 text creation-20240826-114148.png

Fragenerstellung

17 Question creation-20240826-114230.png

Bild einfügen

Bilder können Drag & Drop und in Polyeder .

18 Image insert-20240826-114311.png

Verwendung des erstellten Schriftfeldes

19 Use of created title block-20240826-114356.png

Wie man das Schriftfeld ausfüllt

20 How to fill the title block-20240826-114450.png
