Präsentation

Der Befehl Import ermöglicht das Lesen von CAD-Dateien und deren Laden in GO2cam. Alle Dateitypen werden gelesen, 2D und 3D, aber während dieser Importphase wird keine Bearbeitung angewendet.

2D-Dateien


DXF Import Workflow

  • Dreistufiger Prozess : Importieren, positionieren und filtern Sie DXF-Dateien nahtlos mit einem neuen strukturierten und geführten Workflow.

  • Nullpunktpositionierung : Positionieren Sie Ihre Geometrie durch Eingabe exakter Koordinaten oder durch Auswahl eines Nullpunkts mit einem einzigen Klick.

  • Filterung : Schalten Sie spezifische Layer, Farben und mehr während des Filterungsschritts ein, um die benötigte Geometrie zu isolieren und den Arbeitsbereich zu bereinigen.

workflow dxf_play.png

Beim Import einer 2D-Datei öffnet sich ein Dialogfeld mit verschiedenen Optionen.

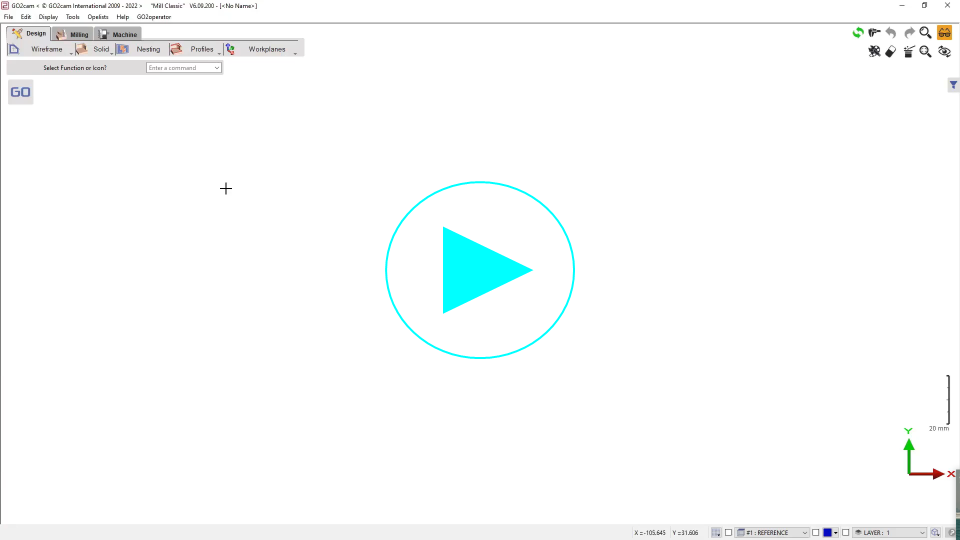

Das Video hier beschreibt die verschiedenen verfügbaren Optionen:

Import DXF File.png

Wenn Sie validieren, wird die Datei gelesen und die Geometrie wird in GO2cam so positioniert, wie sie ursprünglich im CAD-System definiert wurde. Die Datei enthält alle Elemente, auch die, die für die Bearbeitung nicht nützlich sind.

Viele Befehle ermöglichen das Positionieren und Bereinigen der Drahtgittergeometrie.

The process for a 2D file import and the use of those commands is presented here: Prozess für 2D-Import

Dxf/Dwg Import : Unser Logbericht hebt die Anzahl der Kreise mit eindeutigen Mittelpunkten hervor.

Wenn eine Datei beispielsweise 20 Kreise enthält, aber nur 14 unterschiedliche Mittelpunkte, bedeutet dies, dass 14 unterschiedliche Bohrungen im Teil vorhanden sind.

3D-Dateien

Beim Import einer 3D-Datei öffnet sich ein Dialogfeld mit verschiedenen Optionen.

  • Solid-Reparatur nach Import : Ermöglicht die Reparatur möglicher Diskontinuitäten im Solid. Diese Reparatur wird von der CAD-Schnittstelle selbst durchgeführt, sie unterscheidet sich von den anderen Reparatur-Befehlen, die GO2cam anbietet.

  • Ergebnisanzeige : Ein Informationsblatt mit den Import-Ergebnissen wird geöffnet

  • Bearbeitung von Bohrungs-Features : Ermöglicht das Lesen von Bohrungs-Features, die im CAD definiert sind; verfügbar für SolidWorks und Spaceclaim

  • Drahtgitter-Import : Möglichkeit, mögliche 2D-geometrische Elemente zu lesen, die in der 3D-Datei enthalten sind.

  • PMIs : Import von nicht-geometrischen Daten; klicken Sie hier for more details.

Importieren einer X_T Datei erfolgt ohne Optionen, kein Dialogfeld wird geöffnet.

Wenn Sie validieren, wird die Datei gelesen und die Solid-Geometrie wird in GO2cam so positioniert, wie sie ursprünglich im CAD-System definiert wurde.

Many commands enable to position or repair the solid(s) if necessary. The process for a 3D file import and the use of those commands is presented here: Prozess für 3D-Import

Spezialprozess für ein Drehteil

Was bei einem Drehteil oder einem Fräs-Drehteil spezifisch ist, ist die Positionierung des Teils gemäß ZX-Arbeitsebene . Ein weiteres Thema ist, dass 2D-Geometrie für die Programmierung der Drehoperationen notwendig ist, während das Solid für das Fräsen benötigt wird.

Die zu beachtenden Regeln sind folgende:

  • Die Drehachse muss die Z-Achse sein,

  • Die 2D-Geometrie für das Drehen muss in der Drehebene liegen,

  • Das Solid muss in der Referenzebene bleiben.

Prozess:

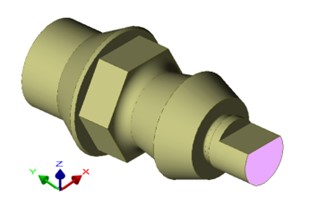

1. Import des Teils

Die meisten importierten Solid-Modelle sind entsprechend der XY-Arbeitsebene positioniert.

Wir müssen das Teil so verschieben, dass die Drehachse der Z-Achse der Referenzebene entspricht.

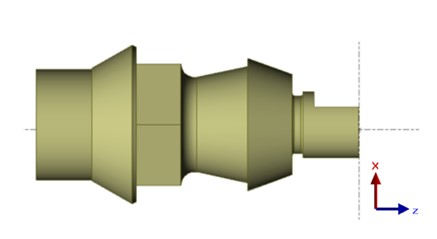

2. Positionierung in ZX-Richtung, immer noch in der Referenzebene

Gehen Sie zum Menü Import Reparatur .

Wählen Sie den Befehl Teilpositionierung , das Solid wird automatisch ausgewählt.

Klicken Sie auf eine Fläche (rosa Farbe im Beispiel), das Solid wird automatisch neu positioniert und bleibt in der Referenzebene.

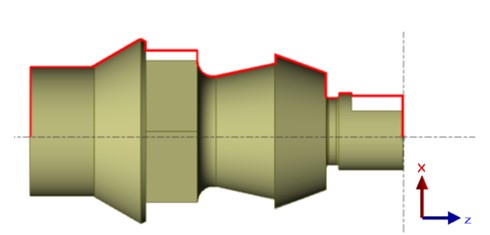

3. Erstellung der Drehgeometrie

Ändern Sie zunächst die aktuelle Ebene und wählen Sie Rotation .

Gehen Sie zum Menü Solid / Drahtgitter

Wählen Sie den Befehl Silhouette und wählen Sie die Option Rotation als Berechnungsmodus:

Klicken Sie auf Validieren, die 2D-Geometrie wird in der Drehebene für Drehoperationen erstellt.
