Einleitung
PMI ist besonders wichtig für die digitale Inspektion. Es wird als jede nicht-geometrische Information definiert, die in einer 3D CAD-Datei enthalten ist. PMI umfasst normalerweise Daten wie Oberflächenprofile und Toleranzen. Ein Vorteil kann sein, dass anstatt sich auf 2D-Zeichnungen zu verlassen, um technische Daten zu übermitteln, diese in der ursprünglichen CAD-Datei eingebettet werden können. PMI ist ein optionales Modul.
|
Die Leistung beim Import von PMI wurde verbessert. Schnelleres Lesen und Öffnen von Dateien. Flüssigere Handhabung des Teils mit PMI, insbesondere Rotation. |
||
CAD-Formate mit PMIs
Hier ist die Liste der CAD-Formate, die PMIs enthalten:
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (nur AP242)
Inventor und SolidEdge können auch PMIs verwalten, aber GO2cam kann sie nicht in den nativen Dateiformaten lesen; Sie sollten in STEP AP242 exportieren, um sie zu lesen.
Prozess in GO2cam
|

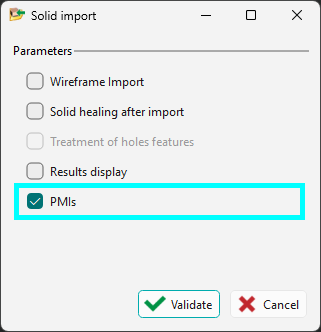

Import Um PMI-Features in GO2cam zu lesen, muss das Kontrollkästchen für PMIs im Importdialog aktiviert sein.
|
|||
|

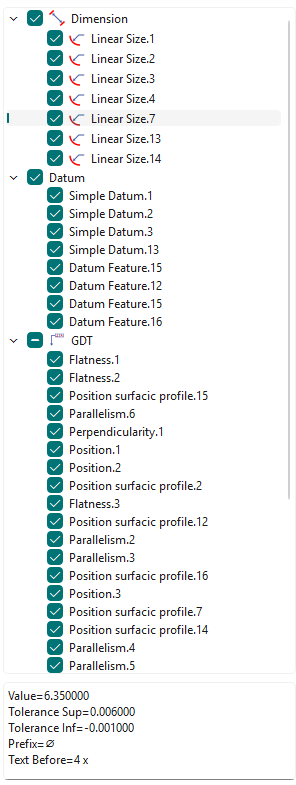

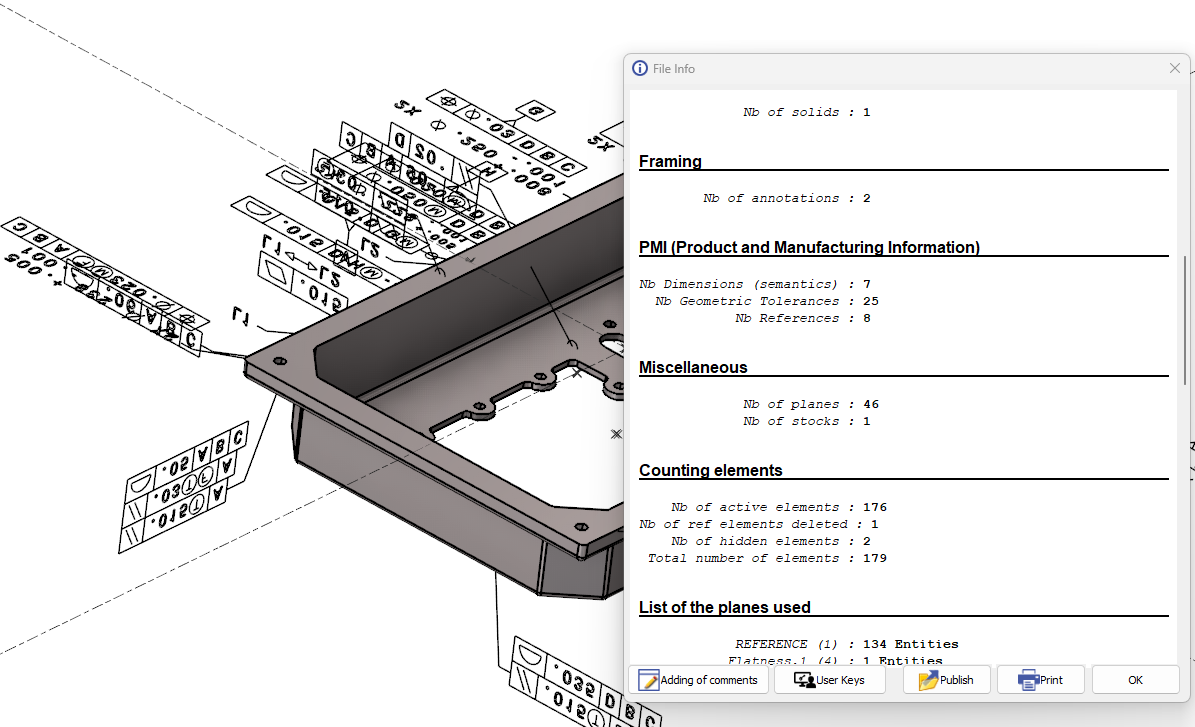

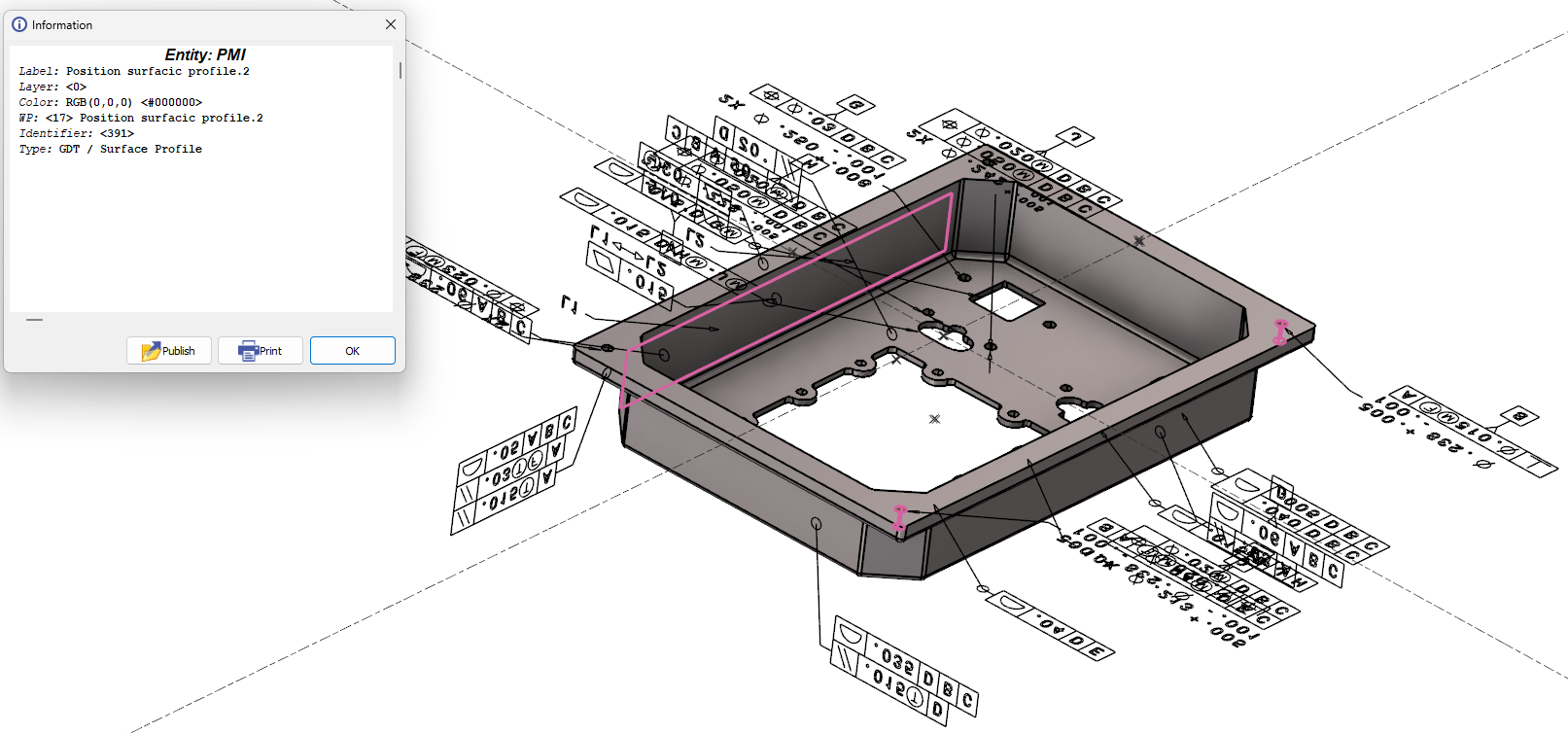

Folgendes kann mit den PMI-Features aus importierten Solid-Dateien (jedes Format) durchgeführt werden:
|
|||
|

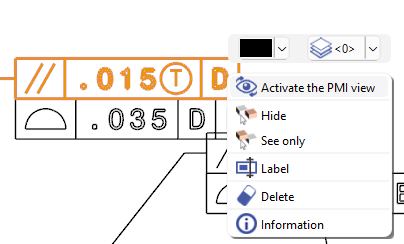

Eine neue PMI-Option ist auch durch Rechtsklick auf eine Anmerkung verfügbar: PMI-Ansicht aktivieren . Dies richtet die Werkstückansicht neu aus, sodass die ausgewählte Anmerkung normal zum Bildschirm steht. |
|||
PMI-Analyse und Optionen
Note: PMI can also be managed in the Control command: klicken Sie hier for more info.
