Vorstellung

dataGO ist ein optionales Modul, das eine direkte Schnittstelle zu mehreren CAD-Systemen bietet. Sein Hauptzweck ist die Aufrechterhaltung der Assoziativität zwischen GO2cam und den ursprünglichen CAD-Dateien.

dataGO ersetzt FTE-Dateiimport . Das für den Export von FTE-Dateien verwendete CAD-Software-Plug-in wird nicht mehr bereitgestellt. Die Kompatibilität bleibt jedoch erhalten: *.FTE-Dateien können weiterhin in GO2cam V6.11 importiert werden.

Unterstützte CAD-Software

dataGO bietet eine direkte Verbindung zwischen GO2cam und den folgenden fünf CAD-Systemen:

  • CATIA V5

  • Creo

  • NX

  • SolidWorks

  • SpaceClaim

Assoziativität

Übersicht

Mit dataGO behält GO2cam während des gesamten Bearbeitungsworkflows eine Live-Verbindung zum ursprünglichen CAD-Modell.

Wenn sich das CAD-Modell ändert

Wenn das CAD-Modell nach der Programmierung der Bearbeitung in GO2cam geändert wird, verwenden Sie Teilaktualisierung um diese Änderungen in das CAM-Projekt zu übernehmen.

So aktualisieren Sie das Teil

  1. Öffnen Sie das Bearbeiten Menü.

  2. Wählen Sie Teilaktualisierung .

  3. Wählen Sie das zu aktualisierende Teil aus.

  4. Bestätigen Sie die Aktualisierung, wenn GO2cam Sie auffordert, die erkannten Änderungen anzuwenden.

Aktualisierungen von Bearbeitungsoperationen

Wenn sich die Position oder Größe einer Bohrung ändert, kann GO2cam auch die zugehörigen Bearbeitungsoperationen aktualisieren.

Teilaktualisierung

Dialoginteraktion

Klicken Sie auf eine Zeile im Dialogfeld, um die entsprechenden Bohrungen und Flächen auf dem Bildschirm hervorzuheben.

Angezeigte Informationen

Der Dialog listet die erkannten Änderungen auf:

  • Verschobene Bohrungen

  • Geänderte Bohrungen, einschließlich Änderungen der Topologie oder Größe

  • Geänderte Bearbeitungsoperationen

  • Neue Flächen

Automatische Bohrungsberechnung

Sie können die automatische Bohrungsberechnung ausführen, wenn Bohrungen bereits berechnet wurden. Wenn sie noch nicht berechnet wurden, ist die Option ausgegraut.

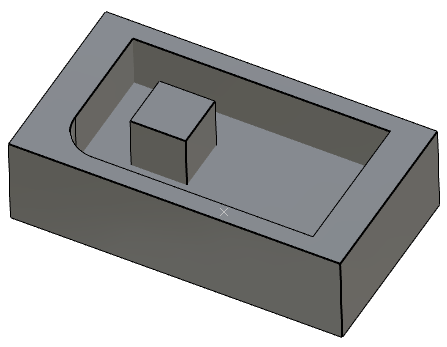

Hier importieren wir die Originaldatei.

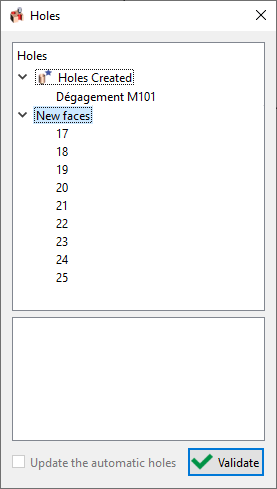

Wir führen die 'Teilaktualisierung' aus: Der Dialog gibt uns die Liste der Änderungen an

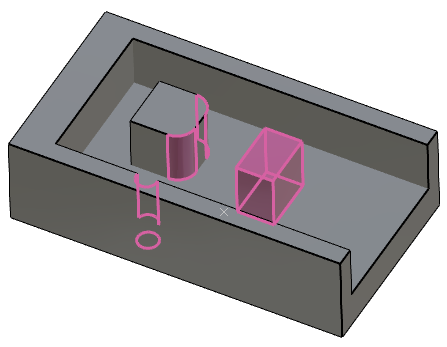

Wenn Sie in der Dialogbox auf eine Zeile klicken, werden die Änderungen auf dem Bildschirm hervorgehoben.


▶️ Sie können ein Video zur dataGO Teilaktualisierung ansehen:
