Informationen über alle anderen Flächen des analysierten Volumens, wie konische und Hinterschnittflächen.

Zoom Auswahl : Wenn ein Element (Bohrung, Fläche etc.) in der Liste ausgewählt ist, und Sie es auf dem Volumen nicht lokalisieren können, klicken Sie auf diese Schaltfläche, um einen Zoom darauf auszuführen.

Information : Klicken Sie auf dieses Symbol und dann auf ein beliebiges Element auf dem Volumen, um Informationen darüber zu erhalten; Sie erhalten seine Koordinaten und Werte und können es in der Elementliste lokalisieren, wo es unterstrichen ist.

Arbeitsebene : Um zu erfahren, in welcher Arbeitsebene die Analyse durchgeführt wird.

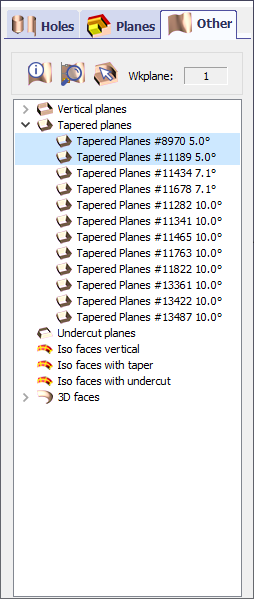

Ziel dieser Tabelle ist es, Ihnen Informationen über alle Flächen zu geben, die nicht als Bohrungen, Zylinder und Ebenen betrachtet werden.

Es gibt 5 Arten von Flächen :

1. Vertikale Ebenen

2. Konische Ebenen : Der Winkel der Konizität wird angegeben.

3. Hinterschnittflächen : Diese konischen Flächen sind in der aktuellen Ebene nicht zugänglich.

4. ISO-Flächen vertikal : gekrümmte Flächen; können mit 2-Achsen-Fräszyklen bearbeitet werden.

5. 3D-Flächen : Diese Flächen können nicht mit 2-Achsen-Fräszyklen bearbeitet werden.

Wenn Sie auf die Zeilen der Tabelle klicken, werden die Ebenen hervorgehoben auf dem Volumen.

Verwenden Sie die Strg - und Umschalt-Taste (wie in jedem Windows-Explorer), um mehrere Ebenen gleichzeitig auszuwählen.

Zusatzfunktionen : zugänglich über einen Rechtsklick auf eine Zeile :

• Zoom auf die ausgewählte Ebene.

• Erstellung der Kanten der ausgewählten Ebene.

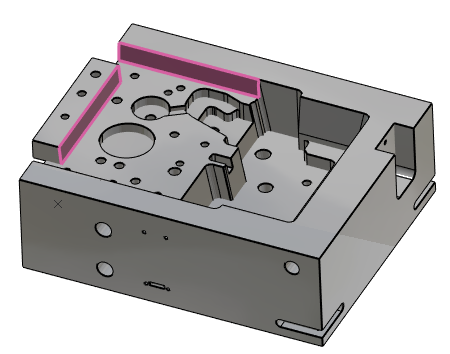

Die 2 ausgewählten Flächen sind 5° konisch; visuell ist es möglich, die Konizitäten im Modell zu unterscheiden . Aber die Konizität könnte 0,1° betragen; in diesem Fall wäre die Analyse notwendig, um die Informationen zu erhalten. Volumenanalyse: Ebenen
