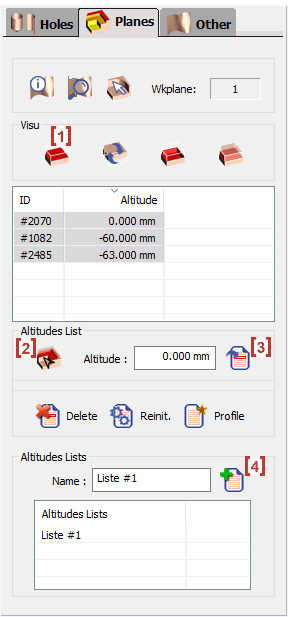

Informationen und Geräte bezüglich der Ebenen des analysierten Volumens. Die analysierten Ebenen werden in einer Tabelle angezeigt.

Zoom Auswahl : Wenn ein Element (Bohrung, Fläche etc.) in der Liste ausgewählt ist, und Sie es auf dem Volumen nicht lokalisieren können, klicken Sie auf diese Schaltfläche, um einen Zoom darauf auszuführen.

Information : Klicken Sie auf dieses Symbol und dann auf ein beliebiges Element auf dem Volumen, um Informationen darüber zu erhalten; Sie erhalten seine Koordinaten und Werte und können es in der Liste der Elemente lokalisieren, wo es unterstrichen ist.

Arbeitsebene : Um zu erfahren, in welcher Arbeitsebene die Analyse durchgeführt wird.

Ebenentabelle:

A Referenznummer wird jeder von ihnen zugewiesen und die entsprechende Z-Höhe wird angezeigt.

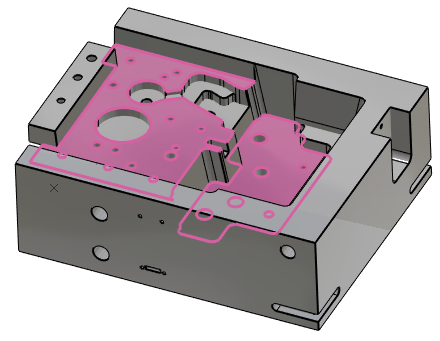

Wenn Sie auf die Zeilen der Tabelle klicken, werden die Ebenen hervorgehoben auf dem Volumen.

Verwenden Sie Strg und Umschalt Tasten (wie in jedem Baum in Windows), können Sie mehrere Ebenen gleichzeitig auswählen.

Zusatzfunktionen : zugänglich über einen Rechtsklick auf eine Zeile :

• Zoom auf die ausgewählte Ebene.

• Erstellung der Kanten der ausgewählten Ebene.

Operationen auf den Ebenen:

Profil : Sie können ein 2D-Profil anzeigen, um die Liste auf die im Profil enthaltenen Ebenen zu beschränken.

Löschen : Sie können eine Ebene aus der Liste löschen (nützlich zum Erstellen von Höhenlisten, lesen Sie das entsprechende Kapitel).

Reinitialisierung : Nach dem Löschen oder Hinzufügen von Ebenen können Sie die Liste initialisieren.

Adding planes: Sie können Sie eine Ebene zur Liste hinzufügen auf 2 verschiedene Arten:

• Klicken Sie auf [2] und zeigen Sie dann eine Kante oder eine Schnittstelle auf dem Volumen an, die entsprechende Z-Ebene wird der Liste hinzugefügt.

• Sie können auch direkt einen Wert in das Feld 'Höhe' eingeben und dann auf [3] klicken, um diese Höhe zur Liste hinzuzufügen.

Visualisierung: Klicken Sie auf [1] um die Schnittvisualisierung zu starten.

Diese Funktionen werden im Kapitel 'Schnittvisualisierung in Dynamik' erklärt.

Höhenlisten:

Dieses Gerät ist sehr nützlich für die Formbearbeitung: Sie können das Werkzeug zwingen, auf jeder gewünschten Z-Höhe zu passieren.

1. Löschen Sie die nutzlosen Ebenen in der Liste, damit Sie nur die gewünschten Ebenen sehen können. Wie oben erklärt, können Sie auch manuell Ebenen hinzufügen.

2. Geben Sie dann einen Namen in das Feld 'Name' ein und drücken Sie die Eingabetaste.

3. Then click on [4] to save the list and add it on the table.

Sie können so viele Listen erstellen, wie Sie auf Ihrem Teil benötigen.

Diese Listen werden bei der Definition des Parameters 'Liste der Höhen' auf der Seite 'Strategie' der Formbearbeitungszyklen verwendet. Um mehr über den Parameter zu erfahren, klicken Sie auf diesen Link.

Sehen Sie sich dieses Video an, das die Verwendung der Höhenlisten zeigt.
