Zyklen : Alle Schruppen/Restmaterial bearbeiten Zyklen, Z Ebenen Schlichten, Spiral Schlichten, Auto Z Ebenen Restschlichten, Vertikal Z Ebenen Restschlichten, millyuGO
|
Wählen Sie aus einer Liste oder keine der Z Höhen, die in der Phase der Volumenanalyse definiert wurden. Dies zwingt das Werkzeug, Durchgänge auf den Höhen in der Liste durchzuführen, unabhängig vom Wert für die Z Zustellung. |
|---|
|

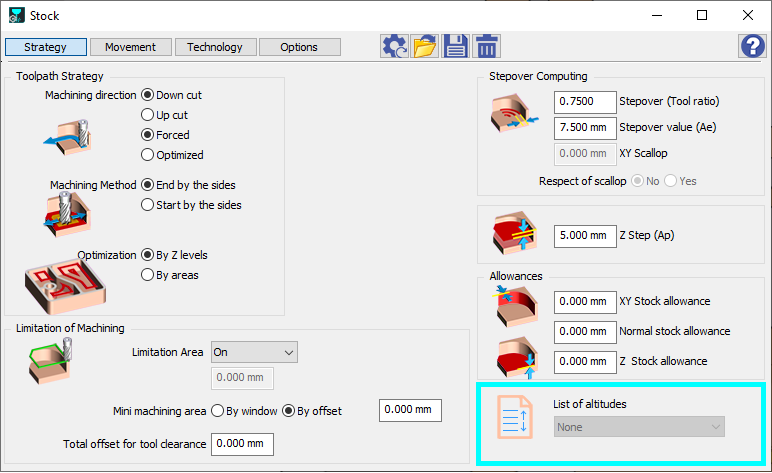

Position:Die Liste der Höhen ist ein Parameter, der im Strategiefenster der meisten 3-Achsen-Schrupp- und einiger anderer Formfräszyklen verfügbar ist. Sie ist standardmäßig deaktiviert/auf Keine gesetzt. Wenn einige Listen definiert sind, können sie als Dropdown-Menü aufgerufen werden. |
|
|---|---|

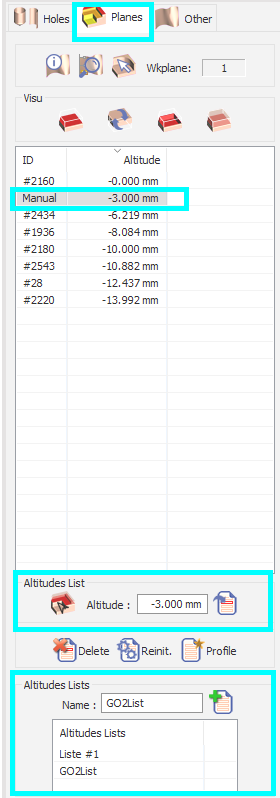

Anwendung:Um eine Liste zu erstellen, führen Sie die Volumenanalyse über die Registerkarte Konstruktion durch und wählen Sie die Registerkarte Ebenen. Die anfängliche Höhenliste wird automatisch vom Volumen für seine ebenen Flächen gelesen. Um manuell eine Höhe zur Liste hinzuzufügen, geben Sie den Wert im Feld Höhe ein, oder wir können den Wert vom Volumen auswählen und mit dem Symbol rechts bestätigen. Die neuen Höhenwerte werden in der richtigen Reihenfolge hinzugefügt, wobei ihre jeweiligen IDs als Manuell gekennzeichnet sind. Löschen Sie die Werte aus der Liste oder initialisieren Sie die Standardliste bei Bedarf neu. Um neue Listen zu speichern, geben Sie den Listennamen im Feld Name ein und speichern Sie sie mit dem Symbol rechts daneben. Diese neu benannte Liste sollte unten unter Höhenlisten erscheinen. Die erstellten Listen können aus dem Strategiefenster aufgerufen werden. Bei Anwendung der Höhenliste wird der für den Programmierwerkzeugweg definierte Z-Zustellungswert nicht mehr priorisiert und das Werkzeug wird gezwungen, die eingestellten Höhenwerte in der Liste zu durchlaufen. |
|
|
|
|
