Zyklen: Guss, Rohteil, Guss (Restschruppen), Rohteil (Restschruppen), PAM
Definition
Dieser Parameter ermöglicht es, das Werkzeug bei jedem Bearbeitungsschritt zu versetzen. Ziel ist es, zu vermeiden, dass die Werkzeugflanke mit den Werkstückwänden in Kontakt kommt.
Einstellungen
-
Diese Option ist für vertikale Wände verfügbar
-
ein Begrenzungsprofil muss definiert werden.
-
Es gibt keinen festen Versatzwert oder Winkel: definieren wir einen maximalen Versatzwert, der am Boden der bearbeiteten Form angewendet wird . Alle Schritte werden nach diesem Endwert berechnet.
-
Auf der Seite Strategie des Zyklus muss der Begrenzungsbereich auf 'Innen' gesetzt werden.
|

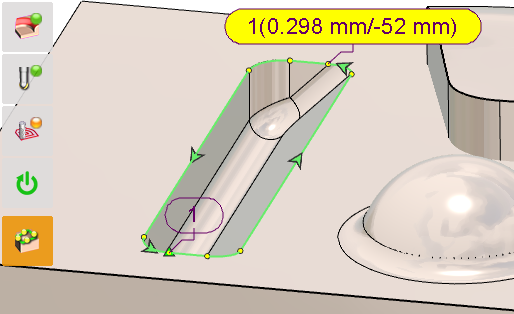

Beispiel einer Tasche mit einer vertikalen Wand und einer Schräge. Ein Begrenzungsprofil ist definiert.
|

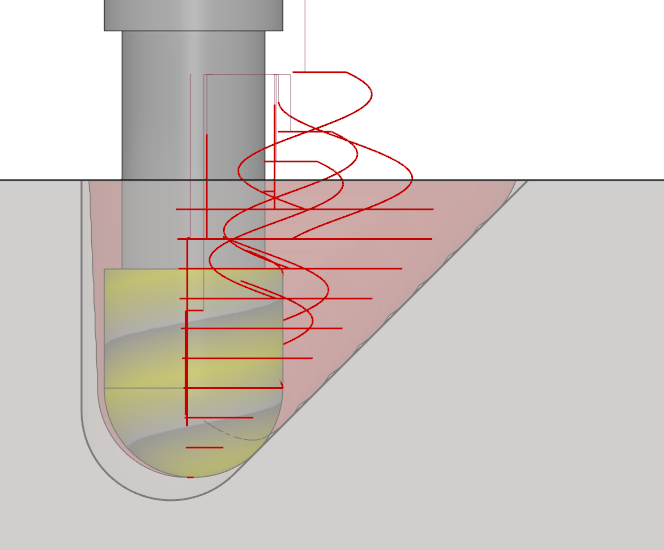

Von der Seite betrachtet, kann man feststellen, dass an der vertikalen Wand ein Schlichtaufmaß verbleibt. Bei jedem Z-Schritt wird ein kleiner Rückzug definiert, wobei jeder Rückzug etwas größer ist als der vorherige.
|
