In Turning, consider two main methods for the selection of geometry:
-
die Allgemeinen Operationen & Einstichoperationen: Profile sind erforderlich
-
die Bohrungsbearbeitungsoperationen: Punkte sind erforderlich.
|
|
Auswahl für Allgemeine Operationen und Einstiche
Für allgemeine Operationen oder Einstichzyklen erfolgt die Geometrieauswahl wie folgt:
|
|
Allgemeine Op. |
Einstich |
|

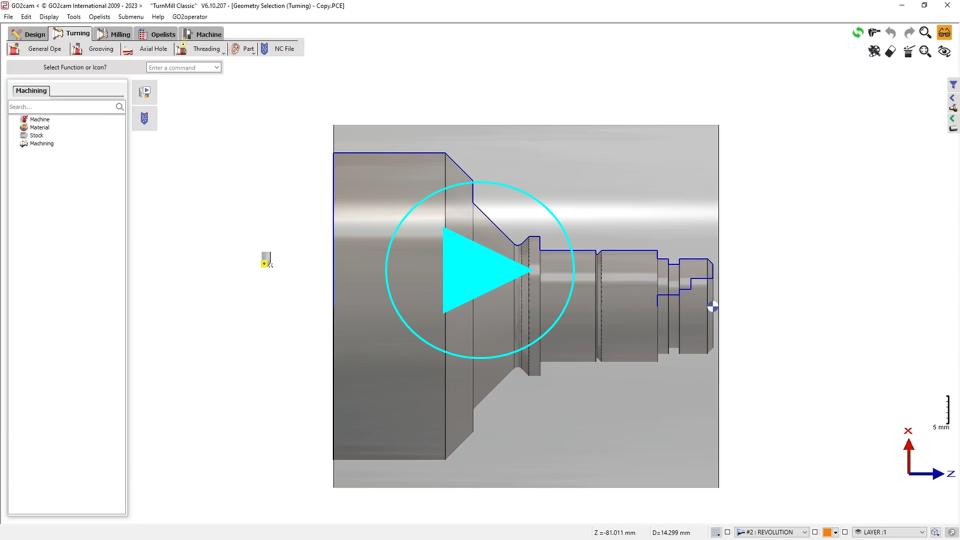

Um Ihren Zyklus zu erstellen, klicken Sie zuerst auf Geometrieauswahl .

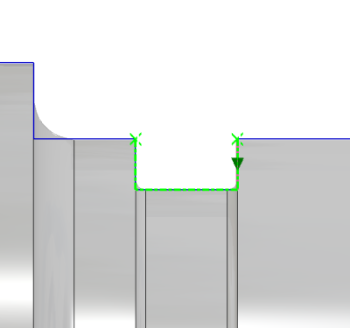

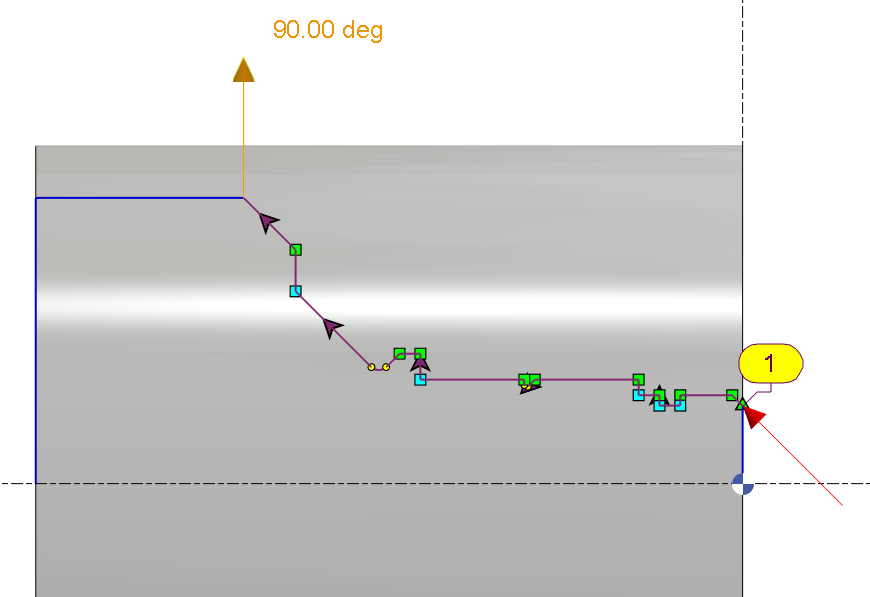

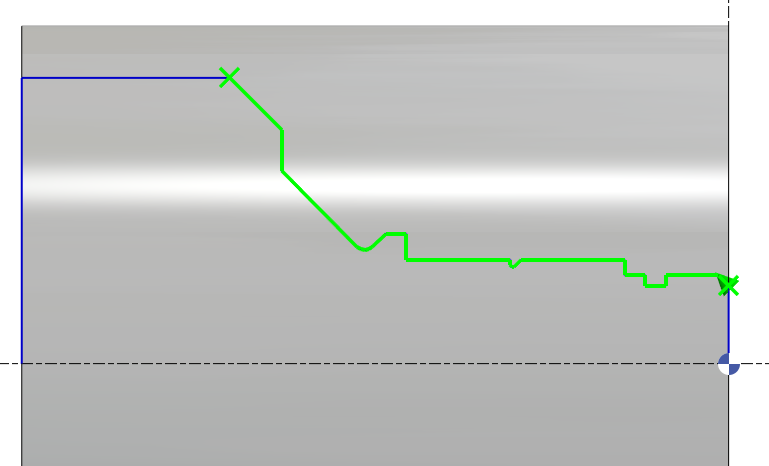

Bestimmen Sie dann das zu bearbeitende Profil, indem Sie das Start-Element bis zum End-Element auswählen. |
|
|
|
Bestätigen Sie mit dem grünen Haken. |
|
|
|
Der Werkzeugweg kann auch umgekehrt werden, indem die Weiter Option ausgewählt wird. |
|
|
|
oder Zurück Element. |
|
|
|

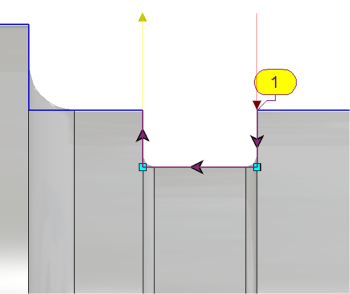

Anschließend können die Anfahr- und Rückfahrvektoren verwaltet werden, die die Ein- und Ausfahrwege basierend auf dem zu entfernenden Material angeben. Standardmäßig sind die Vektoren tangential zum ersten und letzten Element ausgerichtet. Sie können entweder durch Eingabe von Winkelwerten in den entsprechenden Feldern oder dynamisch auf dem Bildschirm geändert werden. |
|
|
Sonderfälle
|

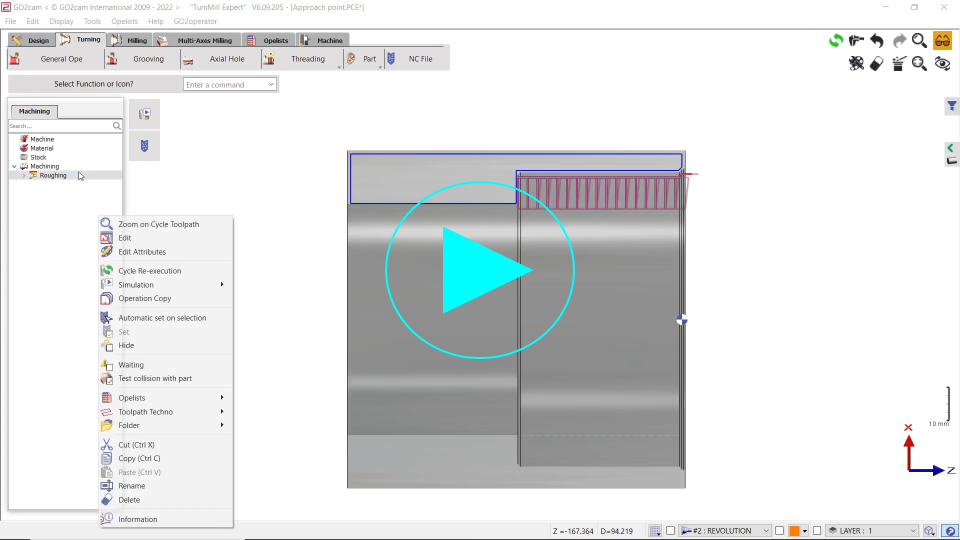

Eine Planbearbeitung kann auch in umgekehrter Richtung durchgeführt werden, indem die Ausrichtung des Profils mit dem Aktivierung eines Profils Befehl umgekehrt wird. |
|
|
Es gibt eine spezielle Methode zur Bearbeitung von Einstichen, die als äußere Einstiche ausgerichtet, aber als innere Einstiche positioniert sind. In solchen Fällen ist die Verwendung von symmetrischen Silhouetten erforderlich. |
|
Auswahl von Bohrungen
Zyklen: Zentrieren, Bohren, Gewindebohren
|

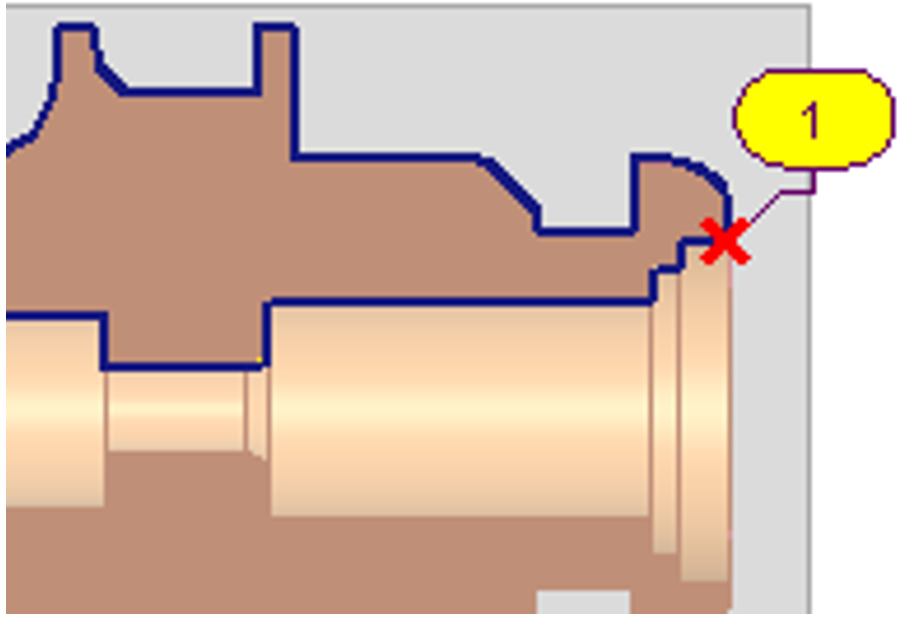

Die Geometrieauswahl für diese drei Zyklen ist spezifisch: Es muss nur ein einziger Punkt angegeben werden. Es ist nicht notwendig, dass der Punkt auf der Bohrungsachse liegt. Er kann sich irgendwo auf der Geometrie befinden, wie im Bild rechts gezeigt. Die Tiefe wird auf der Strategie-Seite mit folgenden Parametern bestimmt: |
|
||
|

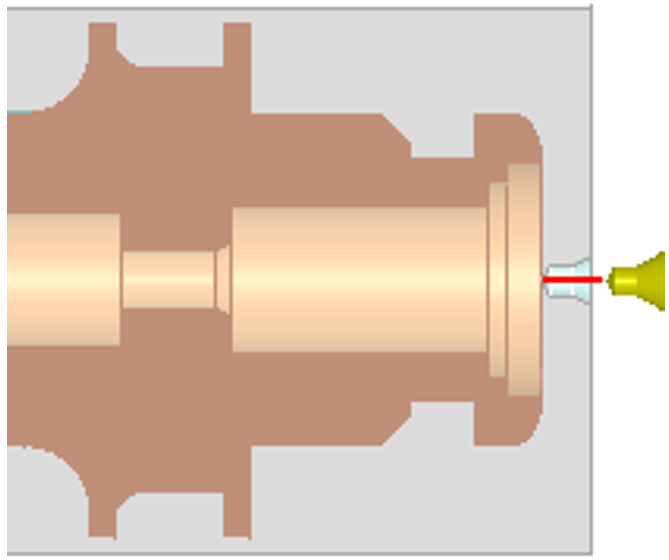

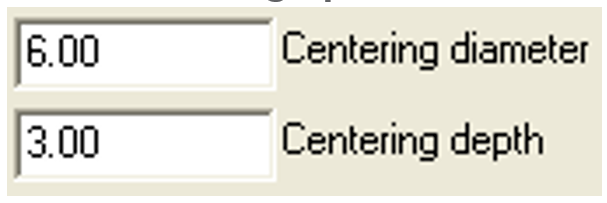

Zentrieroperation:
|

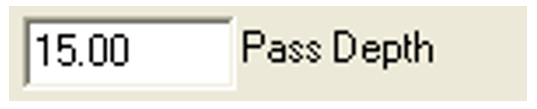

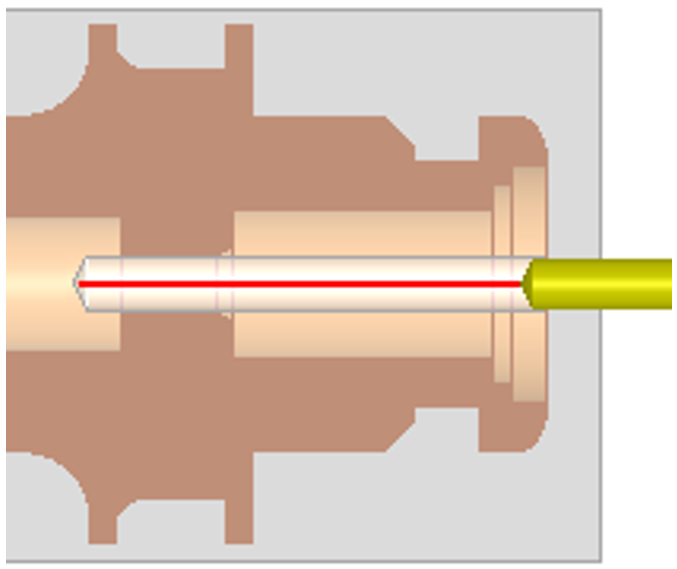

Bohroperation:
|

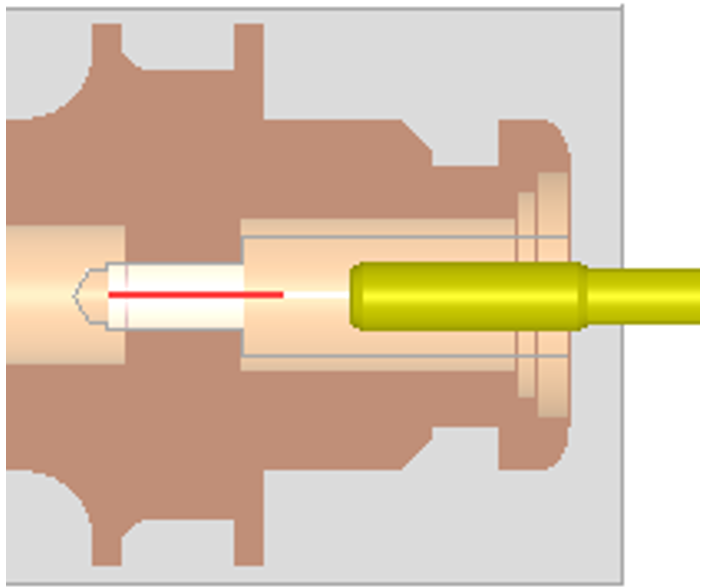

Gewindebohroperation:
|
|
|
|
|
|
|
Axiales Bohren Es ist nun möglich, das Werkzeug durch Filterung nach dem Werkzeugdurchmesser vorzuauswählen, ähnlich wie bei der Bearbeitung von Taschen. Die Liste wird auf geeignete Werkzeuge reduziert mit Werkzeugdurchmesser <= Geometriedurchmesser Der Standarddurchmesser wird durch die Position des Ankerpunkts berechnet. |
|
|
|
Teil schneiden
|
Der Befehl „Teil schneiden“ ist im Modul Horizontale Drehmaschine verfügbar. Dieser Befehl hilft bei der Verwaltung der Bearbeitung von langen Stangen, indem die Operationen in Abschnitte unterteilt werden. Nach der Anwendung organisiert der Bearbeitungsbaum den Arbeitsablauf, um alle Operationen für einen Abschnitt abzuschließen, bevor zum nächsten übergegangen wird, was Stabilität und Effizienz gewährleistet. Weitere Informationen finden Sie unter dieser Seite. |
|
