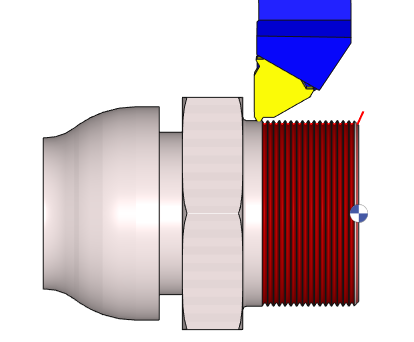

Diese Gewindeoperation erzeugt ein zylindrisch oder ein konisches Gewinde, während das Profilgewinde einem evolvierenden Profil folgen kann.

• Sie können ein Gewinde auf einem vollständiges Element definieren oder ein Blindgewinde .

• definieren. Mehrere Arten der Zustellung sind verfügbar: Flanke, inkrementell, radial, gegenüberliegende Flanke.

• Die Bearbeitungstiefe und die Anzahl der Durchgänge werden automatisch gemäß ISO-Standard unter Berücksichtigung der Steigung und der Anzahl der Gewindegänge berechnet.

• Wenn das Gewinde auf Schrägen definiert ist, können Sie definieren:

  • ein direkter Rückzug (Standardoption)

  • ein sicherer Rückzug (Horizontale Option).

Dialogbereich

Parameter

Werkzeugweg

Zustellungsart

Rückzugsart

Schubbearbeitung

Steigung und Durchgänge

One page gives the explanation for those parameters: klicken Sie hier

Durchgang berechnen, Bearbeitungshöhe, Steigung

1. Zustelltiefe, Anzahl Gewinde, Letzte Zustelltiefe

Stopp vor Leerläufen, Anzahl Durchgänge, Anzahl Leerläufe

Bearbeitungsstrategie

Ausfahrabstand

Aufmaß in XY

Fasenabstand am Ende

Gewindelänge (0=Element ausgewählt)

Anfahrabstand

Dialogbereich

Parameter

Anfahr- und Rückfahrcharakteristiken

Sicherheitsabstand in Z

Sicherheitsabstand in X

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Spindeldrehzahl

Schnittgeschwindigkeit

Vorschub in Z

Drehzahlbereich

Spindeldrehrichtung

Vorschub

Max. Drehzahl

Kühlungsnummer

Spezifische Kühlung

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Längenkorrektur-Nr.

Radiuskorrekturnummer

Benutzerinformationen

Kommentar

Überwachung

Bearbeitungs-Set

Dialogbereich

Parameter

Kollisionsmanagement

Kollisionsprüfung am Rohteil

Offset XY

Sicherheitsbereich

Offset Z

Sicherheitsabstand in Z für Eilgänge

Sicherheitsabstand in X für Eilgänge
