Einleitung

Kühlmittel in Bearbeitungsprozessen ist eine spezialisierte Flüssigkeit, die zum Kühlen und Schmieren von Schneidwerkzeugen und Werkstücken während verschiedener Bearbeitungsvorgänge verwendet wird. Seine Hauptfunktionen umfassen die Wärmeableitung zur Verhinderung von Überhitzung, die Schmierung zur Reduzierung von Reibung und Werkzeugverschleiß, die Unterstützung der Spanabfuhr, die Verhinderung von Korrosion, die Verbesserung der Oberflächengüte und die Reduzierung von reibungsbedingten Vibrationen.

Verschiedene Arten von Kühlmitteln werden basierend auf den Material- und Prozessanforderungen ausgewählt und über verschiedene Methoden in die Bearbeitungszone geliefert, um ihre Wirksamkeit bei der Verbesserung der Bearbeitungseffizienz, -qualität und -sicherheit zu optimieren.

Kühlmittel definieren

Es gibt drei Möglichkeiten, Kühlmittelnummern in GO2cam zu definieren:

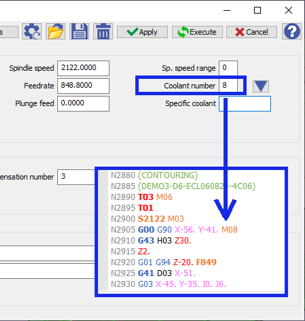

  1. Entweder direkt in jedem Arbeitsgang, in der Technologiemaske

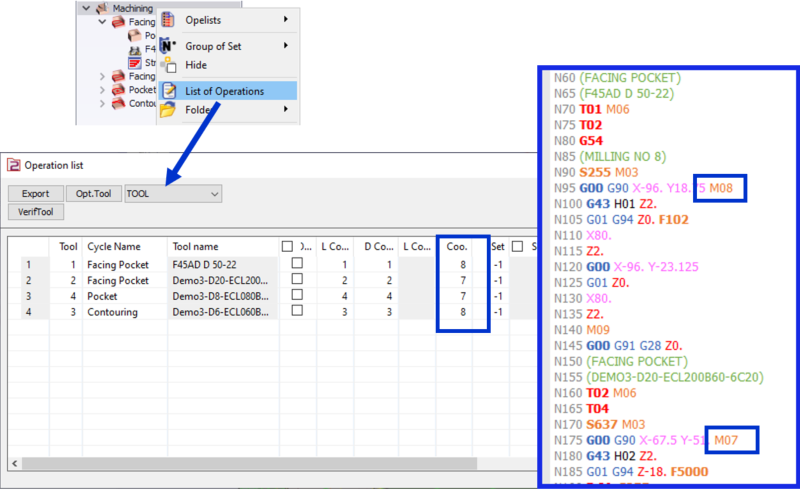

  1. Oder in der Operationsliste

In der Liste Werkzeug finden Sie eine Spalte namens „ Kühlm “. Sie können die Nummern für jeden Arbeitsgang einfach eingeben.


Eine neue Funktion in V6.11: Mehrfachkopie der Kühlmittelnummer durch Rechtsklick in die Zelle.

  • in allen Zyklen, die das gleiches Werkzeug

  • in allen ausgewählten Zyklen; die Operationen werden zuerst mit der Strg- oder Umschalttaste ausgewählt

Coolant multiple.png

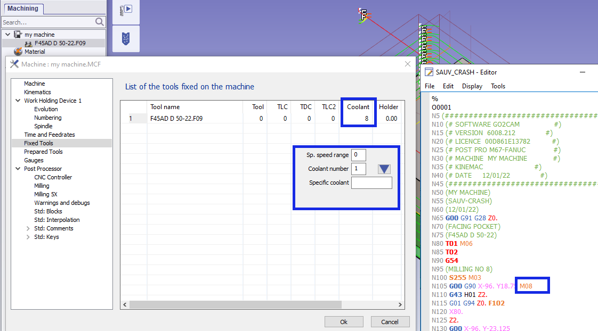

  1. Sie können die Kühlmittelnummer auch direkt im Werkzeug definieren, wenn das Werkzeug als fest in der Maschine definiert ist.

Damit diese übernommen werden, muss die Technologiemaske jedes Arbeitsgangs auf 1 gesetzt sein.

▶️ Sie können ein Video ansehen, das diese 3 Methoden zeigt:


Vordefinierte Kühlmittelnummern

Sie können Ihre benutzerdefinierte vordefinierte Liste von Kühlmittelnummern .

  • Erstellen Sie eine Maschinendatei (z.B.: meine_maschine.MCF )

  • Stellen Sie sicher, dass die Operationen mit festen Werkzeugen die Kühlmittel auf 1 gesetzt

  • Dann geben Sie eine Kühlmittelnummer in das feste Werkzeug ein (oder geben Sie einen Kommentar ein oder definieren Sie einen Ursprungsnamen)

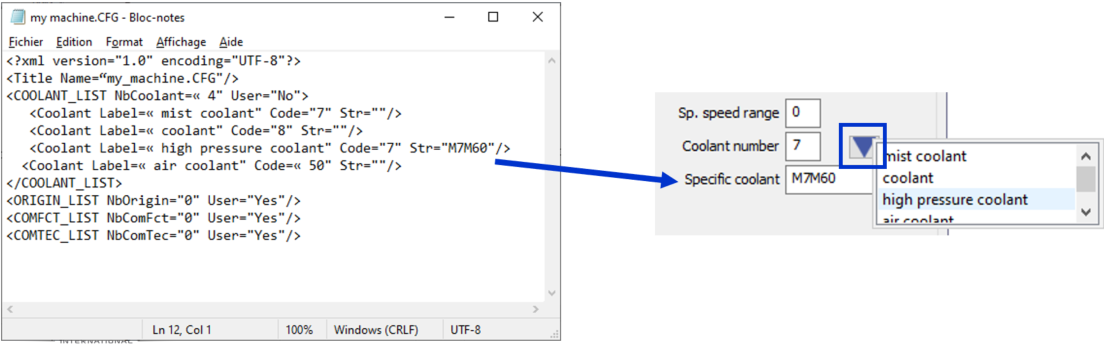

Automatisch wird im Ordner „mac“ eine Datei meine_maschine.cfg wird erstellt. Dies ermöglicht die Konfiguration von Maschinenkommentaren, Ursprüngen und Kühlmitteln.

→ Nach der Erstellung der cfg-Datei ist eine vordefinierte Liste in der Technologiemaske zugänglich.
