Definition

Diese Befehle erlauben Ihnen, Anfahr- und Ausfahrabstände sowie die Länge und einen Fasenabstand am Ende für Sackgewinde zu definieren.

Anfahrabstand (A)

Anfahr Konturverl. (konturfolgend). Im Allgemeinen ist dieser Wert das 3-fache der Steigung.

Ausfahrabstand (B)

Abfahr Konturverl. (konturfolgend). Er kann positiv oder negativ sein. Im Allgemeinen ist dieser Wert das 3-fache der Steigung.

Gewindelänge (C)

• Wenn dieser Parameter gleich 0 ist, wird der Gewindewerkzeugweg auf dem gesamten letzten Element des Profils ausgeführt.

• Wenn dieser Parameter ungleich 0 ist, wird der Gewindewerkzeugweg mit diesem Wert ausgeführt. Die Länge wird immer auf der Z-Achse angegeben (auch für konische Gewinde).

Fasenabstand am Ende (D)

Dies ist der Fasenabstand am Ende für Sackgewinde.

Die folgenden 2 Beispiele zeigen Ihnen die Verwendung der verschiedenen Parameter.

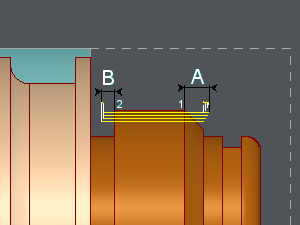

Der Ausfahrabstand (B) wird im Falle eines Gewindes, das entlang des ausgewählten Profils ausgeführt wird, verwendet ( 1 bis 2 ).

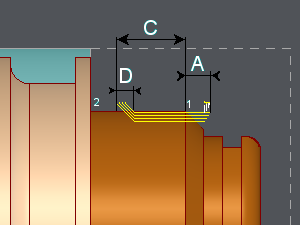

Gewindelänge (C) und Fasenabstand am Ende (D) werden für Sackgewinde verwendet (Profil von 1 bis 2 ).
