Definition
Diese Funktionen ermöglichen die Definition spezifischer Überlängen auf dem Werkzeugweg
Anfahrüberlänge ( A )
Sie verlängert (positiver Wert) oder verkürzt (negativer Wert) das erste Element des Profils.
Die Überlänge ist linear, wenn das erste Profilelement eine Gerade ist, kreisförmig, wenn es ein Bogen ist.
Abfahrüberlänge
Sie verlängert (positiver Wert) oder verkürzt (negativer Wert) das letzte Element des Profils.
Die Überlänge ist linear, wenn das letzte Profilelement eine Gerade ist, kreisförmig, wenn es ein Bogen ist.
Anfahr-Linearüberlänge ( B )
Es ist ein Startabstand, immer linear und tangential zum ersten Profilelement.
Abfahr-Linearüberlänge
Es ist ein Endabstand, immer linear und tangential zum letzten Profilelement.
Sie können Überlängen hinzufügen (4. Beispiel), die Anfahr- oder Abfahrüberlänge haben Vorrang vor der linearen Start- oder Endüberlänge.
Die folgenden Beispiele befassen sich mit Anfahr- und Anfahr-Linearüberlänge,
das Prinzip ist dasselbe für Abfahrüberlängen.

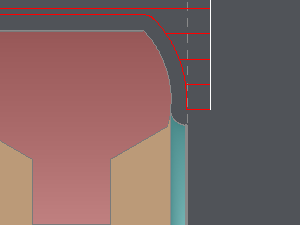

Ohne jegliche Überlänge
|

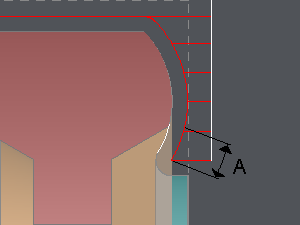

A : Anfahrüberlänge : auf kreisförmigem Element |
B : Anfahr-Linearüberlänge (tangential auf kreisförmigem Element) |
|
|

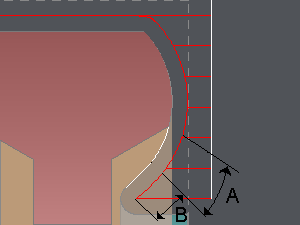

mit A : Anfahrüberlänge und B : Anfahr-Linearüberlänge (wenn das Werkzeug dazu in der Lage ist).
Beispiel für alle Einstiche Zyklen.

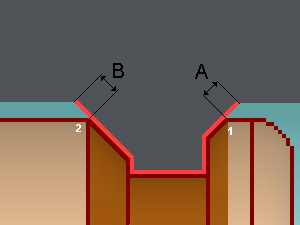

Anfahr-Linearüberlänge (A)
Es ist ein Startabstand, immer linear und tangential zum ersten Profilelement und begrenzt durch das Rohteil.
Abfahr-Linearüberlänge (B)
Es ist ein Endabstand, immer linear und tangential zum letzten Profilelement und begrenzt durch das Rohteil.
