Zyklen: Schlichten, B simultan Schlichten, Synchron Schruppen, Form Endbearbeitung, Einstich Schlichten
Definition
Diese Befehle ermöglichen Ihnen die Definition von Anfahr- und Ausfahrbögen auf dem Werkzeugweg.
Anfahrradius (A)
Ermöglicht die Definition des tangentialen Werkzeugansatzes am Profil. Dieser Wert muss größer als der Werkzeugradius sein.
Anfahrwinkelradius (B)
Ermöglicht die Verringerung oder Vergrößerung des Anfahrbogens.
Ausfahrradius (C)
Ermöglicht die Definition des tangentialen Werkzeugrückzugs vom Profil. Dieser Wert muss größer als der Werkzeugradius sein.
Ausfahrwinkelradius (D)
Ermöglicht die Verringerung oder Vergrößerung des Ausfahrbogens.

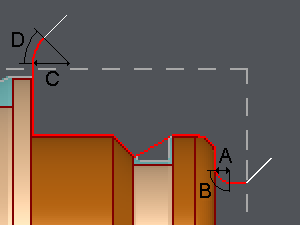

A.
Anfahrradius (=5mm)
B.
Anfahrwinkelradius (=90°)
C.
Ausfahrradius (=10mm)
D.
Ausfahrwinkelradius (=45°)
