Zyklus: Schruppen, TurnyuGO, // Schruppen, Synchron Schruppen, Schlichten, Schlichten Ø/Fläche, B simultan Schlichten, Synchron Schlichten, Z Schlichten Einstich, Zick Zack, W-Typ, Einstich Schlichten, Schnecke schruppen, Schnecke schlichten
Definition
Dieser Befehl erlaubt die Definition von Freiwinkeln, um Berührungen der Wendeplatte zu vermeiden.
Die Position der Wendeplatte wird auf der Werkzeugseite durch 2 Winkel definiert:
-
Schneidenwinkel der Wendeplatte
-
Plattenwinkel (Rhombuswinkel)
The angles clearances are defined according to these tool angles:
-
Vorderer Freiwinkel (A)
Sicherheitswinkel, der definiert wird, um eine Berührung der Vorderseite der Wendeplatte zu vermeiden. Er ist relativ zum Schneidenwinkel ( 1 ).
-
Hinterer Freiwinkel (B)
Sicherheitswinkel, der definiert wird, um eine Berührung der Rückseite der Wendeplatte zu vermeiden. Er berücksichtigt die Winkel der Wendeplattenpositionen 1 und 2 .
|

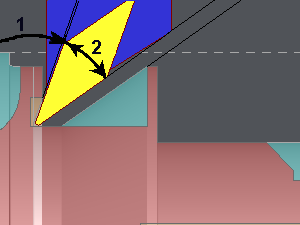

Ohne hintere und vordere Freiwinkel |

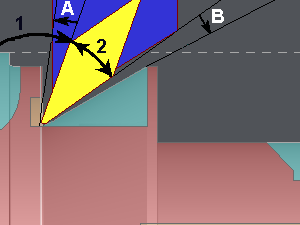

Mit hintere und vordere Freiwinkel |
|
|
Diese 2 Parameter sind sehr wichtig für die Werkzeugstandzeit und die Kollisionsvermeidung. Die Vorderen und hinteren Freiwinkeln werden entsprechend der Position der Wendeplatte bestimmt. Die Werte werden in Grad (°) angegeben.
