Vorstellung

GO2cam ist offen für eine große Auswahl an CAD-Software für die größtmögliche Kompatibilität mit CAD-Software.

Wir können 2 Dateitypen von CAD unterscheiden:

  • Dateien mit Standard Formaten ( S in der folgenden Tabelle): es handelt sich um Zwischenformate für den Datenaustausch. Die bekanntesten sind DXF für 2D und STEP für 3D,

  • Dateien mit „Native“ Formate der Haupt-CAD-Software ( N in der Tabelle): das bedeutet, dass wir die Datei direkt lesen, die im proprietären Format der CAD-Software gespeichert wurde.

Die Liste der verfügbaren Solid-Schnittstellen und die aktualisierte Version jeder Schnittstelle finden Sie im Menü „ Hilfe “, dann Info, und schließlich die Schaltfläche „Schnittstellen ’.

Die Liste der 2D-Schnittstellen ist ebenfalls in diesem Dialogfeld verfügbar.

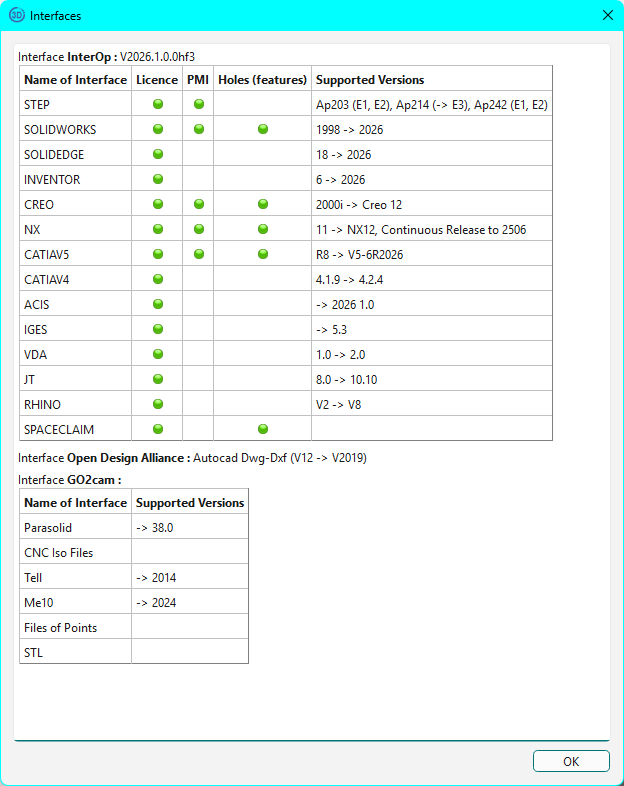

Das Dialogfeld für die Liste der 3D-Schnittstellen, das über das Menü Hilfe und dann Info zugänglich ist, wurde zur besseren Visualisierung tabellarisch neu organisiert.

Der Dialog zeigt auch die verfügbaren Funktionen für jede Schnittstelle (PMI, Bohrung). Eine grüne oder rote Blase zeigt an, ob die Funktion aktiviert ist oder nicht.


Sonderfall: Lesen von Bohrungsmerkmalen

Einige der nativen Schnittstellen die Bohrungsmerkmale einschließen in den CAD-Programmen definiert:

  • CatiaV5

  • Creo

  • NX

  • SolidWorks

  • SpaceClaim

Um dies in SolidWorks zu ermöglichen, müssen Sie zuerst die Delmia-Einstellungen konfigurieren. Gehen Sie in SolidWorks zu Extras > Optionen > Suchen > Delmia. Stellen Sie dann auf der Seite „Bohrungswizard/Toolbox“ die Option „ Daten für DELMIA-Anwendungen einschließen ’.

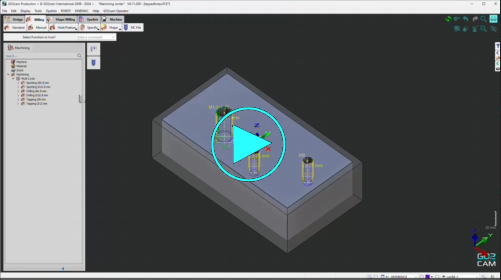

▶️ Watch how holes features are read and machined from a Solid Works native file.

import holes.png

Tabelle der CAD-Schnittstellen

Informationen in der Tabelle:

  • Some interfaces are optional and pointed out in grüne Farbe ,

  • geben wir die Dateiendung, den Schnittstellentyp (Native oder Standard) und die Version an.

  • geben wir den Typ des in der CAD-Datei gelesenen Elements an,

  • PMIs können importiert werden, um weitere Details zu erhalten: PMI .


Einige CAD-Schnittstellenversionen wurden in der Version 2026 aktualisiert:

  • Solidworks 2026

  • SolidEdge 2026

  • Inventor 2026

  • Acis 2026

  • CATIAV5 2026

  • 3D Experience 2026

  • JT 10.10

  • NX 2506

Außerdem neue Möglichkeit, das SpaceClaim-Format *.scdocx zu lesen (nur der solide Körper wird erkannt und importiert).

Schnittstelle

Format

Typ

2D

Volumen

Fläche

Netz

PMI

Versionen

Kommentare

Acis

SAT

SAB

N

check.png check.png check.png

Bis 2026 1.0

Autocad

DWG

DXF

N

S

check.png check.png

(Acis)

check.png check.png check.png

V12 bis V2019

Der beliebteste Austauschübersetzer.

Möglichkeit, Volumenmodelle von Mechanical Desktop im dwg-Format zu lesen. Benötigt die ACIS-Schnittstelle!

Autodesk Inventor

IPT

IAM

N

N

check.png check.png check.png


(STEP)

6 bis 2026 (Teil)

6 bis 2026 (Baugruppe)

  • Möglichkeit, Baugruppen (IAM-Formatdatei) zu lesen.

  • PMIs können gelesen werden, wenn sie im STEP Ap242-Format exportiert werden.

Catia V4

MODELL
EXP

N
N

check.png check.png check.png

4.1.9 bis 4.2.4

Catia V5

CATPART

CATProduct

N

N

check.png check.png check.png


R8 bis V5-6R2026

  • Lesen von Baugruppen (CATProduct).

  • Lesen von Bohrungsmerkmalen.

Creo / Pro-Engineer

PRT

ASM

N

N

check.png check.png check.png


ProE 2000i bis Creo 12

Lesen von Bohrungsmerkmalen.

HPGL

HPG

N


Hewlett Packard Graphic Language.

Import von Bohrungsmerkmalen

FTE

N


SolidWorks 2019 (32&64)

Inventor 2012 (32&64)

Lesen der Bohrungsattribute von SolidWorks und Inventor. Verbindung über ein Plug-in, das in der CAD-Software installiert ist.

Ab GO2cam V6.11 ist das Plugin nicht mehr verfügbar. Bohrungsmerkmale können direkt aus der nativen CAD-Datei gelesen werden (siehe Liste in der obigen Tabelle). GO2cam kann jedoch weiterhin alte FTE-Dateien lesen, um die Kompatibilität zu gewährleisten.

Iges

IGES
IGS

S
S



Bis Version 5.3

JT

JT

S

check.png check.png check.png check.png check.png

8 bis 10.10

Lesen von Volumen (3D) und Netz (3D)

ME10

MI

N


Bis 2024

Ebenen und Details werden verwaltet.

NC-Programm

ISO

S


Werkzeugwege werden als Geometrie wiederhergestellt.

NX

PRT

N

check.png check.png check.png


11 bis NX12, kontinuierliche Veröffentlichung bis 2506

Lesen von Bohrungsmerkmalen.

Parasolid

X_T

X_B

N

N

check.png check.png check.png check.png check.png

Bis Version 38.0

Solid-Engine entwickelt von Siemens PLM Inc. Insbesondere Solid-Modellierer von SolidEdge und SolidWorks.

Rhino

3DM

N


V2 bis V8

Solid Edge

PAR

PSM

N

N

check.png check.png check.png


(STEP)

V18 bis 2026

  • PSM: Product Structure Manager.

  • PMIs können gelesen werden, wenn sie im STEP Ap242-Format exportiert werden.

SolidWorks

SLDASM

SLDPRT

N

N

check.png check.png check.png check.png check.png

1998 bis 2026

  • Lesen von Solid Works-Baugruppen (SLDASM).

  • Lesen von Bohrungsmerkmalen.

SpaceClaim

SCDOC

SCDOCX

SCDOX

N

N

check.png check.png

Muss in Kombination mit der ACIS-Schnittstelle erworben werden. Lesen von Bohrungsmerkmalen.

Im *.scdocx-Format wird nur der solide Körper erkannt und importiert.

Step

STP
STEP

S
S

check.png check.png check.png check.png

(AP 242)


  • STEP AP203 (E1, E2), STEP AP214 (bis E3) und STEP AP242 (E1, E2) werden unterstützt.

  • PMIs können nur mit AP242-Format gelesen werden.

Stereolithographie

STL

N


Nur Import von Netzen (Polyedern).

Tell 2D

TEL

N


Bis Version 2014

Punkte, Linien und Kreise werden wiederhergestellt.

VDA

VDA

S



1.0 bis 2.0

VDA: Verband der Automobilindustrie.
Deutsches Standardformat.
