1/ Rechtsklick auf die Zeile Bearbeitung im Bearbeitungsbaum.

2/ Klicken Sie auf Technofunktionen.
Füllen Sie die Parameter in der Dialogleiste aus; Name der Operation, Art der Funktion, Zeit (für Zeitberechnung verwendet).

3/ Einige Technofunktionen können mit einem CNC-Block Makro vervollständigt werden

4/ Klicken Sie im Bearbeitungsbaum auf den Zyklus, der der von Ihnen eingefügten Technofunktion vorausgeht, in diesem Fall das Schruppen. Die Technofunktion verhält sich wie ein Zyklus und ist im Bearbeitungsbaum zugänglich.

Die Funktion wird durch ein Symbol an ihrem Standort dargestellt.

Symbol

Spezifikation

Stopp : Aktivierung eines Stopps (abhängig von der Interpretation des Postprozessors)

Kühlmittel : Aktivierung eines anderen Kühlmittels als desjenigen, das in der Technologie definiert werden kann

Palettierung : Aktivierung des Palettenwechsels (abhängig von der Interpretation der Steuerung)

Absolut NEIN : Aktivierung des Relativmodus auf den Werkzeugwegen

Absolut JA : Deaktivierung des Relativmodus

Optional JA : Aktivierung der optionalen Blöcke (abhängig von der Interpretation der Steuerung)

Optional NEIN : Deaktivierung der optionalen Blöcke

Verweilzeit : Aktivierung einer nummerierten Verweilzeit

Kommentar : Hinzufügen eines Benutzerkommentars

NC-Block : Hinzufügen eines N-Blocks

PP-Wort : Aufruf einer spezifischen Behandlung

Technofunktionen:

• Bei der Erstellung eines Technozyklus haben Sie Zugriff auf die Kanalnummer für einige Funktionen, wodurch Sie einen Wert zwischen 0 (alle Kanäle) und der maximalen Kanalanzahl eingeben können.

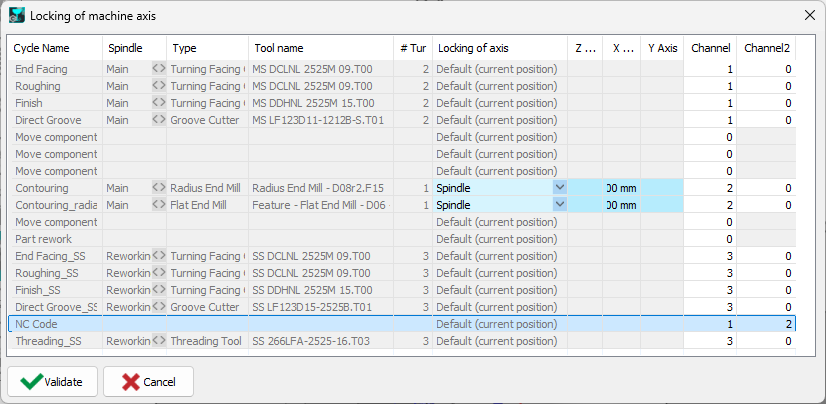

• Im Fenster Achsenverriegelung können Sie nun auch Technozyklen einen sekundären Kanal zuweisen, wodurch die Technik zwei verschiedenen Kanälen zugewiesen werden kann.

Symbol

Spezifikation

Stangenlader : Aufruf des Stangenladers

Teilefänger : Aufruf des Teilefängers am Ende der Teilebearbeitung

Werkzeughalter-Orientierung : Indexieren der B-Achse

Reitstockspitze zufahren : Z-Position der Reitstockspitze + Auflage

Reitstockspitze festspannen : Ausfahren der Reitstockspitze zum Festspannen

Reitstockspitze lösen : Zurückziehen der Reitstockspitze (Lösen)

Reitstockspitze entfernen : Rückhub der Reitstockspitze + Auflage

Lünette zufahren : Z-Position der Lünette + Auflage

Lünette festspannen : Festspannen der Lünette

Lünette lösen : Lösen der Lünette

Lünette entfernen : Rückhub der Lünette + Auflage

Stopp : Aktivierung eines Stopps (abhängig von der Interpretation des Postprozessors)

Kühlmittel : Aktivierung eines anderen Kühlmittels als desjenigen, das in der Technologie definiert werden kann

Absolut NEIN : Aktivierung des Relativmodus auf den Werkzeugwegen

Absolut JA : Deaktivierung des Relativmodus

Optional JA : Aktivierung der optionalen Blöcke (abhängig von der Interpretation der Steuerung)

Optional NEIN : Deaktivierung der optionalen Blöcke

Verweilzeit : Aktivierung einer nummerierten Verweilzeit

Kommentar : Hinzufügen eines Benutzerkommentars

NC-Block : Hinzufügen eines N-Blocks

PP-Wort : Aufruf einer spezifischen Behandlung

Symbol

Spezifikation

Stopp : Aktivierung eines Stopps (abhängig von der Interpretation des Postprozessors)

Kühlmittel : Aktivierung eines anderen Kühlmittels als desjenigen, das in der Technologie definiert werden kann

Drahtvorschub

Drahtschneiden

Dicke

Generator Ein

Generator Aus

Optional JA : Aktivierung der optionalen Blöcke (abhängig von der Interpretation der Steuerung)

Optional NEIN : Deaktivierung der optionalen Blöcke

Verweilzeit : Aktivierung einer nummerierten Verweilzeit

Technotabelle : Änderung der Schnittbedingungen zwischen 2 Operationen

Kommentar : Hinzufügen eines Benutzerkommentars

NC-Block : Hinzufügen eines N-Blocks

PP-Wort : Aufruf einer spezifischen Behandlung
