Vorstellung

Die Maschinendatei ist die Verknüpfung eines Postprozessors mit Parametern, die sich auf die Maschine beziehen. Auch wenn Sie nur einen Postprozessor haben, können Sie mehrere Maschinendateien erstellen, eine für jede Maschine in Ihrem Maschinenpark.

Das Definieren einer Maschinendatei ist jedoch nicht zwingend erforderlich, um die ISO-Codes zu generieren.

Erstellen/Laden einer Maschinendatei

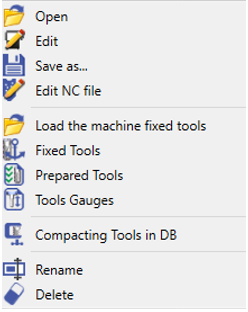

Zum Erstellen/Laden einer bestehenden Maschinendatei, machen Sie einen Rechtsklick auf die Maschine Zeile des Bearbeitungsbaums:

Öffnen

Sie können eine Maschinendatei über den Windows Explorer laden ( Mac Ordner)

Bearbeiten

Sie können die Maschinendatei öffnen, um eine Maschine zu erstellen oder zu ändern

Speichern unter...

Sie registrieren die Maschine mit allen vorgenommenen Anpassungen

NC-Datei bearbeiten

Sie können eine bereits berechnete NC-Datei öffnen ( Iso Ordner)

Fixe Werkzeuge / Vorbereitete Werkzeuge / Werkzeugdaten

(nur Fräsen und Drehen)

Sie können die Maschinendatei direkt in einem bestimmten Reiter öffnen.

Wenn fixe Werkzeuge definiert wurden, werden sie im Bearbeitungsbaum angezeigt und Sie können sie per Drag & Drop in einen Zyklus kopieren.

Vorbereitete Werkzeuge entfernen

Umbenennen

Sie können eine Maschinendatei umbenennen, und wenn Sie 'Speichern unter...' wählen, und wenn Dateien mit demselben Namen verknüpft sind, dann werden diese Dateien ebenfalls kopiert unter dem neu vergebenen Namen (Bild, XML ...).

Löschen

Auswahl der Maschine abbrechen

Erstellung der Maschinendatei

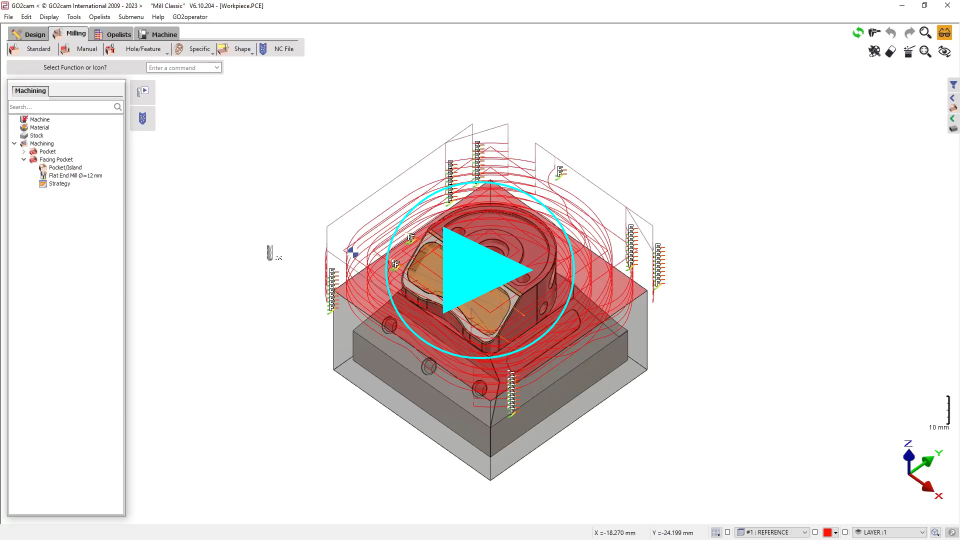

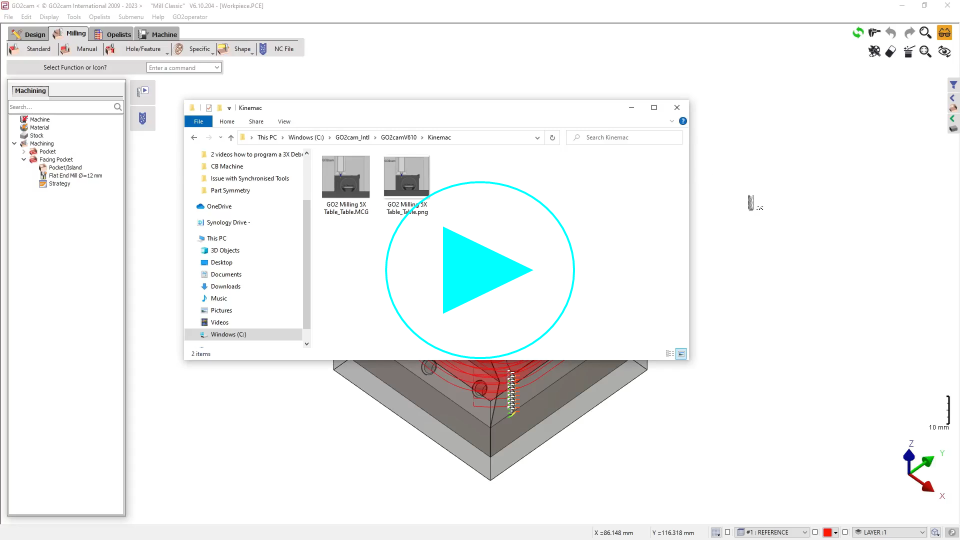

▶️ Sie können ein Video zur Erstellung/Ladung einer Maschinendatei ansehen:

Bearbeiten

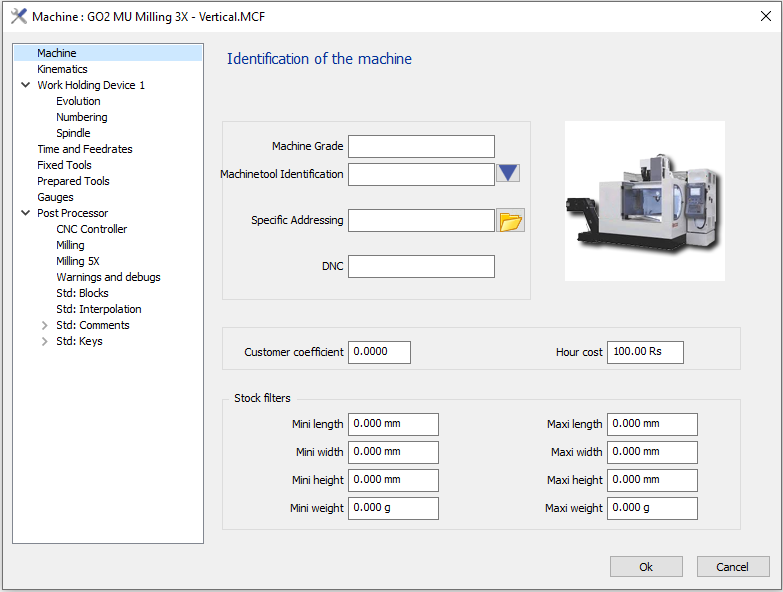

Die Maschinendatei unterscheidet sich, je nachdem ob Sie ein Fräszentrum, ein Drehzentrum oder eine Drahterodiermaschine erstellen.

Das gewählte Beispiel ist die Frässeite. Die Verwendung ist für alle drei Technologien gleich:

  1. Wählen Sie den Postprozessor aus dem Standardordner (oder spezifisch), klicken Sie auf die Ordnerschaltfläche und wählen Sie den Postprozessor im Windows Explorer aus

  2. Sie können einige spezifische Parameter in den verschiedenen Seiten definieren.

  • Zum Beispiel auf der Kinematik Seite können Sie eine Kinematik-Maschine .MCG-Datei auswählen.

Sie können Ihre Maschinendatei auch dann erstellen, wenn Sie keine .MCG-Maschinendatei haben. Sie können jedoch nicht in der MTE-Umgebung simulieren.


Herunterladen und Laden von Maschinenkinematiken über eine eindeutige ID

Diese Funktion vereinfacht den Empfang und die Einrichtung von Maschinenkonfigurationen, indem sie manuelle Dateiübertragungen überflüssig macht. Anstatt Anhänge zu handhaben, können Sie jetzt eine eindeutige ID verwenden, die von Ihrem VAR bereitgestellt wird, um Daten direkt in Ihre Software zu synchronisieren.

So laden Sie Ihre Maschine

Um zu beginnen, stellen Sie sicher, dass Sie die spezifische ID-Nummer von Ihrem VAR erhalten haben.

  • Zugriff auf den Editor: Öffnen Sie Ihr GO2cam-Produkt und navigieren Sie zum Abschnitt 'Maschinendatei bearbeiten'.

  • ID eingeben: Suchen Sie im Reiter 'Kinematik' die Schaltfläche zur Eingabe der ID Download-20260209-101830.png

  • Daten synchronisieren: Fügen Sie die bereitgestellte ID in das Feld ein und klicken Sie auf 'Senden'.

  • Validieren & Herunterladen: Die Software ruft sofort die Maschineninformationen aus dem GO2CAM-Portal ab. Sobald die Details angezeigt werden, können Sie mit dem Download fortfahren, um die Maschinenkinematik ( .mcb ) automatisch in Ihre Umgebung zu laden

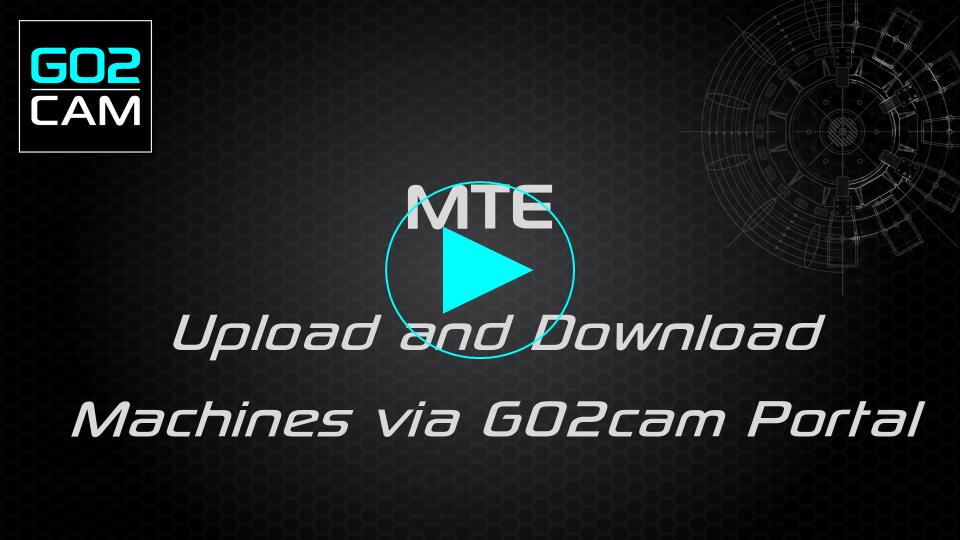

▶️ Dieses Video demonstriert sowohl das Herunterladen als auch das Hochladen von Maschinendateien; nur der Download-Prozess ist jedoch für Kunden relevant.

  • Auf der Seite für Werkstückspannung 1 können wir die Rotationsachsen-Kinematik definieren, indem wir aus verschiedenen Modellen wählen (AB, BA, CA-Modell usw.). Abhängig vom gewählten Modell können Sie den minimalen und maximalen Winkel für jede Achse einstellen.

  • Klicken Sie auf OK, wenn Sie die Änderung abgeschlossen haben. Um Ihre Maschine zu speichern, klicken Sie mit der rechten Maustaste auf 'Maschine' im Bearbeitungsbaum und wählen Sie 'Speichern unter...'. Ihre Maschinendatei wird im Mac Ordner gespeichert.

Sie können auf die gleiche Weise mehrere Maschinen erstellen.

Sie können nun beim Öffnen von GO2cam die benötigte Maschine laden, aber Sie können auch eine Standardmaschine in Werkzeuge \ Optionen \ Bearbeitung .


Innenbacken

Innenbacken müssen in der Maschinendatei definiert werden, um für die Maschine verfügbar zu sein.

Der Backen wird mit dem Standardverfahren zur Erstellung von Backen erstellt. Es ist keine spezielle Erstellungsregel für einen Innenbacken erforderlich. Die Achsensysteme verwenden dieselben Richtungen wie die für einen Außenbacken definierten.

Die Position der Achsensysteme bestimmt die Spannposition. Wenn mehrere Spannpositionen erforderlich sind, können mehrere Achsensysteme auf dem Backen definiert werden.

Zum Beispiel können zwei Spannpositionen auf demselben Backen definiert werden.

Die vorhandenen GMZ und Symboldateien können ohne Änderung verwendet werden.

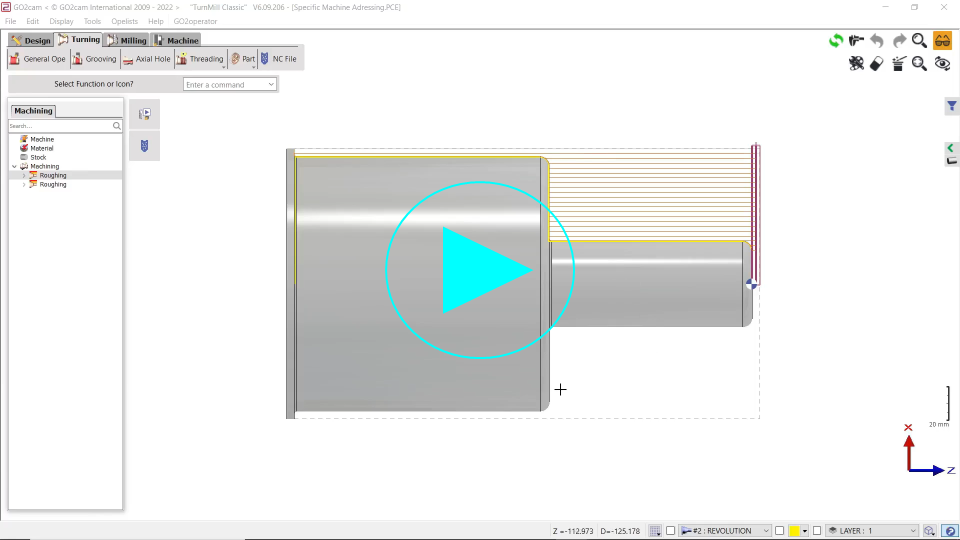

▶️ Sehen Sie sich unten ein Video zur spezifischen Adressierung an.

Verwaltung von Werkzeugen

Sie können über einen direkten Zugriff im Bearbeitungsbaum fixe und vorbereitete Werkzeuge definieren und deren Längenmaße festlegen. Sie können auch die Nummerierung der Werkzeuge in der Maschinendatei ändern. Dadurch kann der Benutzer die geänderten Nummern in der Werkzeugbibliothek sehen.

Unten finden Sie zwei Videos, die den direkten Zugriff auf Werkzeuge und die Nummerierung von Werkzeugen demonstrieren.

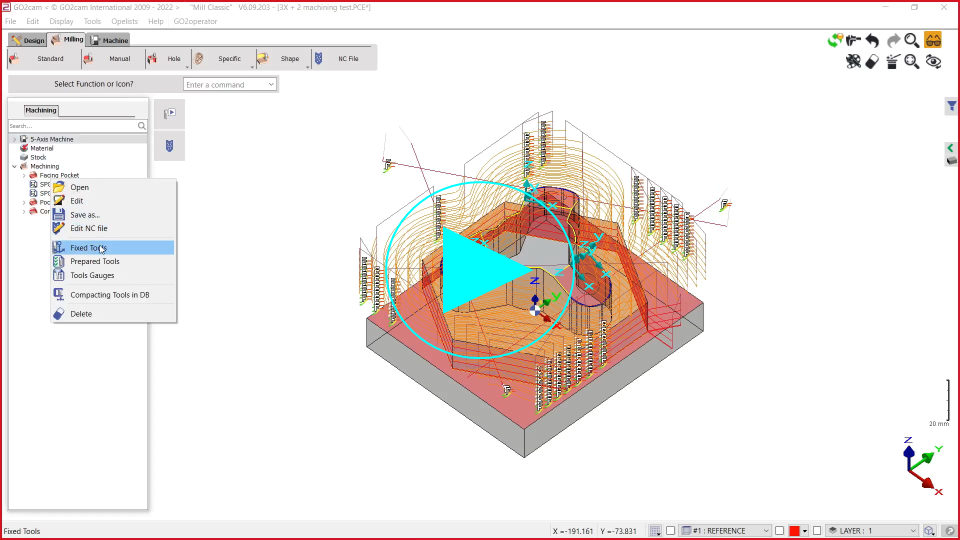

▶️ Video ansehen: Werkzeuge in der Maschinendatei

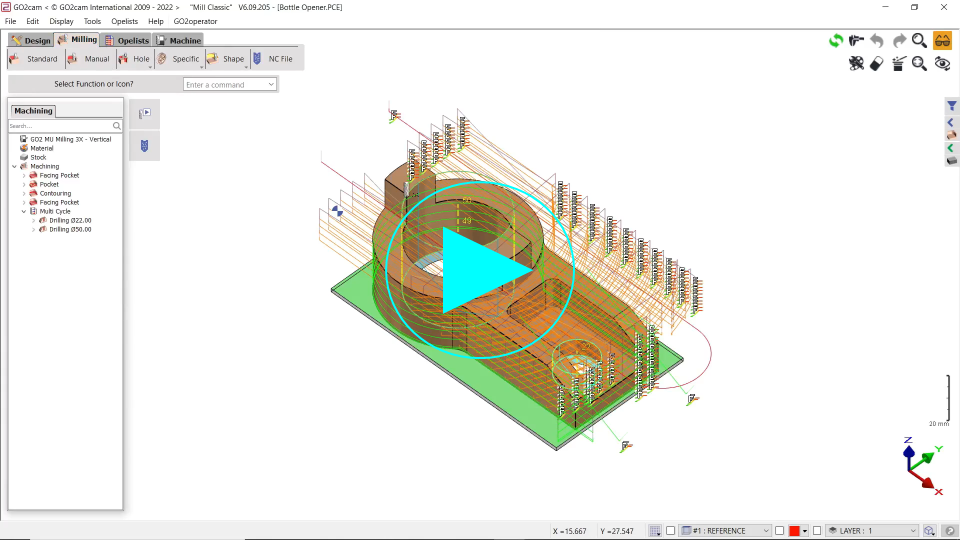

▶️ Video ansehen: Nummerierung von Werkzeugen
