Der Rohteil-Spannfutter einstellen Befehl ist ein spezialisiertes Werkzeug zur Berechnung der präzisen Position des Rohteils im Spannfutter . Diese Funktion ist unerlässlich für Stangen-Drehbearbeitungen , um sicherzustellen, dass das Werkstück korrekt für Bearbeitungs- und Absteczyklen positioniert ist.

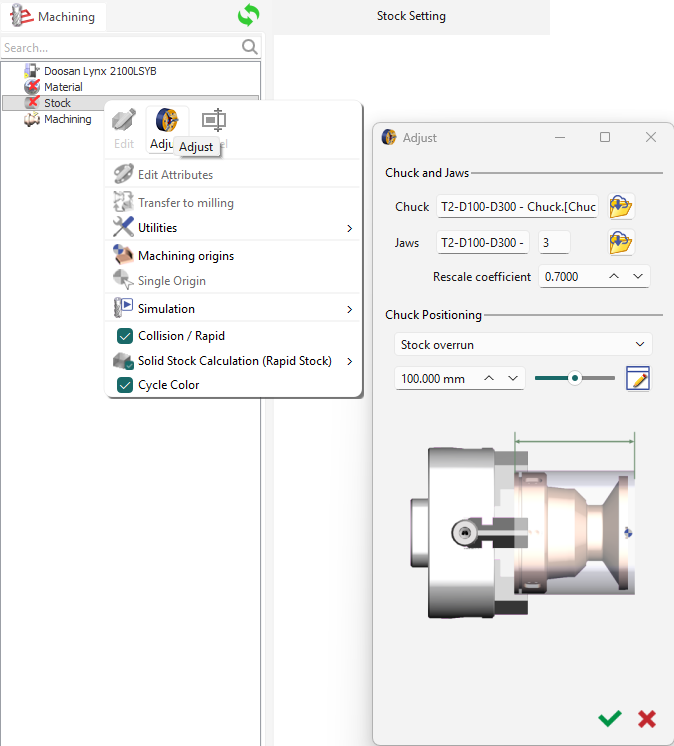

Der Anpassen Der Dialog ist in zwei Hauptbereiche unterteilt: Komponentenverwaltung und physikalische Positionierung.

Spannfutter und Spannpratzen Verwaltung

Dieser Bereich ermöglicht den direkten Import und die Skalierung Ihrer physikalischen Spannmittelhardware:

• Spannfutter Auswahl : Klicken Sie auf das Datei-Symbol to browse and select your specific chuck file.

• Spannpratzen Auswahl : Klicken Sie auf das Datei-Symbol to import the corresponding jaw files for your setup.

• Skalierungsfaktor : Dieses Feld ermöglicht es Ihnen, die Skalierung des importierten Spannfutters und der Spannpratzen direkt in der Benutzeroberfläche zu ändern, um sicherzustellen, dass sie mit dem digitalen Arbeitsbereich übereinstimmen.

Spannfutter Positionierung

Nachdem die Komponenten geladen wurden, können Sie die Beziehung zwischen Werkzeug und Werkstück definieren:

• Positionierungsmodi : Verwenden Sie das Dropdown-Menü um die spezifische Referenz für Ihre Einrichtung auszuwählen. Optionen sind:

  • Rohteil Überlänge : Definiert die Ausdehnung des Rohteils über die Spannpratzen hinaus.

  • Bearbeitungs Nullpunkte : Richtet das Spannfutter basierend auf definierten Koordinatensystemen aus.

  • Abstandsscheibe : Berücksichtigt die Dicke von physikalischen Abstandshaltern, die in der Einrichtung verwendet werden.

• Erweiterte Parameter : Das Bearbeiten (Stift)-Symbol opens the Position des Rohteils / Spindel (SL) menu. This window handles parameters such as safety distances, facing allowances, and parting tool widths to determine the final spindle position.

Sehen Sie sich dieses Video an, um zu erfahren, wie Sie direkt auf das Menü "Anpassen" zugreifen und Ihre Spannfutter- und Spannpratzendateien für Drehbearbeitungen verwalten.

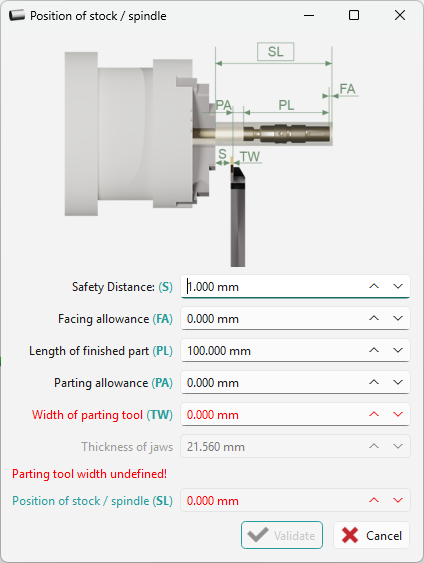

Wir berechnen den Abstand zwischen der Spannfutter-Spitze und dem Ende des Teils .

Die folgenden Werte werden automatisch gesammelt oder manuell eingegeben, um das Ergebnis zu erzielen:

• Sicherheitsabstand (S) : Ein benutzerdefinierter Puffer, um zu verhindern, dass sich das Werkzeug zu nahe an die Spannpratzen annähert.

• Planfräsaufmaß (FA) : Das zusätzliche Material an der Vorderseite des Teils, das für die Planbearbeitung vorgesehen ist.

• Länge des fertigen Teils (PL) : Die tatsächliche Endlänge des Werkstücks.

• Abstecaufmaß (PA) : Der für den Absteczyklus erforderliche Freiraum.

• Breite des Abstecwerkzeugs (TW) : Die physikalische Dicke des Messers, das zum Abtrennen des Teils von der Stange verwendet wird.

Wenn wir den Dialog bestätigen, wird der Wert automatisch geschrieben im Dialogbereich

Dieser Wert kann als die minimale Position betrachtet werden, die zur korrekten Bearbeitung des Teils erforderlich ist.

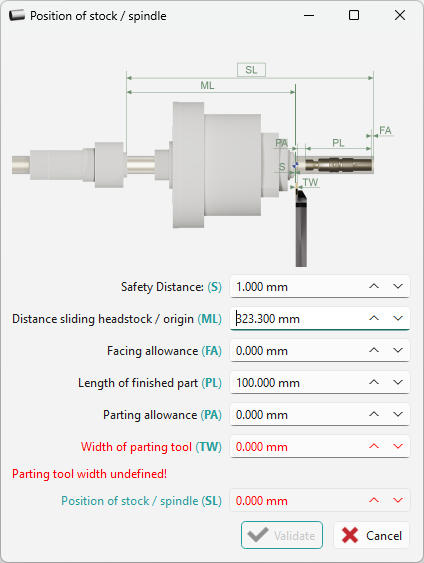

Das Swiss-Modul folgt der gleichen Logik wie das Drehmodul, mit einem kritischen Unterschied in Bezug auf den Referenzpunkt:

Anstatt von einer festen Spannfutter-Spitze aus zu messen, berechnet die Software den Abstand zwischen dem verfahrbarer Spindelstock in seiner maximalen (maxi) Position und dem Ende des Teils .

• Maschinenkinematik (ML) : Das System liest die spezifische Kinematik für den verfahrbaren Spindelstock.

• MCG Datei Konfiguration : Damit das Ergebnis korrekt ist, muss der ML-Wert an der maximalen Ausfahrposition innerhalb der MCG-Datei .

der Maschine definiert sein. Sie können ein Video zur Einstellung von Rohteil/Spannfutter im Drehen ansehen:
