Die Simulation der Bearbeitung ist ein wichtiger Schritt in der CAD/CAM-Programmierung.

Sie ermöglicht die Kontrolle und Validierung des Bearbeitungsprozesses, die Erkennung von Programmierfehlern und die Überprüfung möglicher Kollisionen mit der Maschinenumgebung und den Werkzeughaltern.

• Die Simulation ist zugänglich im Steuerung/Produktion Abschnitt im Menüband. Wählen Sie den Modus Dynamisch, Werkzeugweg oder Schneller 3D.

• Sie ist auch verfügbar im Bearbeitungsbaum , durch Rechtsklick in den Operationen. Hier können Sie auf die Modi Dynamisch und Werkzeugweg sowie Schneller 3D beim Fräsen zugreifen.

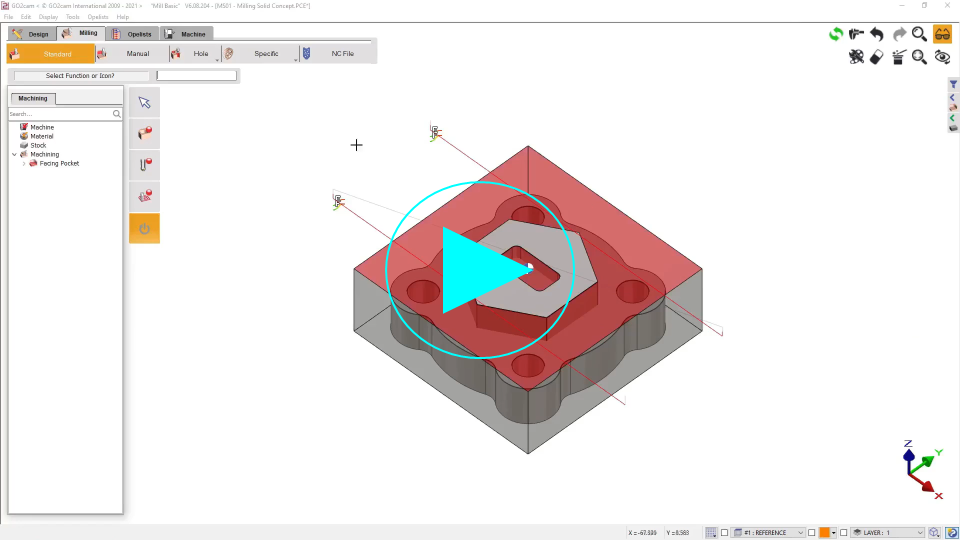

• Sie können die Simulation auch sofort nach der Erstellung einer Operation visualisieren, indem Sie mit der rechten Maustaste in den Hintergrund klicken und „Simulation“ auswählen.

Zyklus anspringen

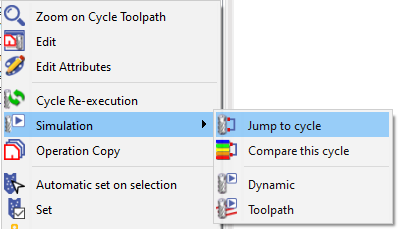

Einführung einer neuen Funktion, die es Ihnen ermöglicht, die Simulation eines bestimmten Zyklus sofort auszuführen, ohne vorherige Operationen berechnen zu müssen. Diese Funktionalität ist für jede Fräs- und Drehoperation im Bearbeitungsbaum unter der Option Simulation > Zyklus anspringen verfügbar.

• Kontinuierlich

Klicken Sie auf das Symbol „Play“, um die Simulation kontinuierlich auszuführen.

• Schritt für Schritt

Klicken Sie auf dieses Symbol, um den Schritt für Schritt Modus zu starten. Sie können auch die Leertaste auf der Tastatur drücken.

Koordinaten : Klicken Sie auf diese Schaltfläche, um die Koordinaten der Punkte des simulierten Werkzeugwegs anzuzeigen.

Einige weitere interessante Informationen werden ebenfalls gegeben:

• im Dialogkopf: Zyklusname, Arbeitsebene, Werkzeugname

• Art der Bewegung: Segment, Bogen im/gegen den Uhrzeigersinn, Eilgang usw.

• die Länge (L) und der Radius (R) des Elements

• der Vorschubwert.

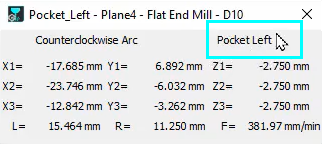

• Der Name des Nullpunkts wird nun für jede simulierte Operation angezeigt. Die Bezeichnungen des Nullpunkts (in diesem Fall wurde er benannt Tasche Links ) sind im Koordinatendialog oben rechts sichtbar.

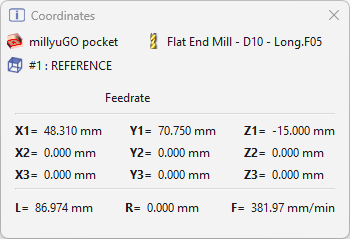

Der Koordinatendialog ist nun leichter zu lesen und enthält fette Schrift und klare Symbole für wichtige Details.

• Verbesserte Sichtbarkeit : Zyklus-, Werkzeug- und Ebenennamen werden nun mit ihren jeweiligen Symbolen innerhalb des Dialogfelds angezeigt, anstatt in der Kopfzeile.

Optionen : Anpassung der Anzeige, Kollisionserkennung und Präzision, Bilderstellung usw.

In der dynamischen Simulation:

• Anzeige: Volumen und verdeckte Linien, Volumen, Verdeckte Linien, Pause bei Einstellung, Pause bei Zykluswechsel

• Werkzeugweg: Farbauswahl,

• Kollisionserkennung: Mit Spannvorrichtung, Mit dem Teil

• Präzision, Werkzeugpräzision, Zyklusfarbe, Vereinfachte Bearbeitung.

Kollisionsanalyse (nur in Dynamisch und Schneller 3D).

Wenn die Optionen im Dialogfeld Optionen aktiviert sind, werden Kollisionen erkannt und in einem Baum angezeigt. Ein Ballon wird dem Symbol hinzugefügt, um den Status anzuzeigen:

• Grün: keine Kollision.

• Orange: Übermaß wird erkannt. Das Werkzeug scheint zu viel Material zu schneiden. Dies geschieht zum Beispiel, wenn Sie ein negatives Aufmaß in Ihrer Operation definieren!

• Rot: Kollision wird gefunden und analysiert.

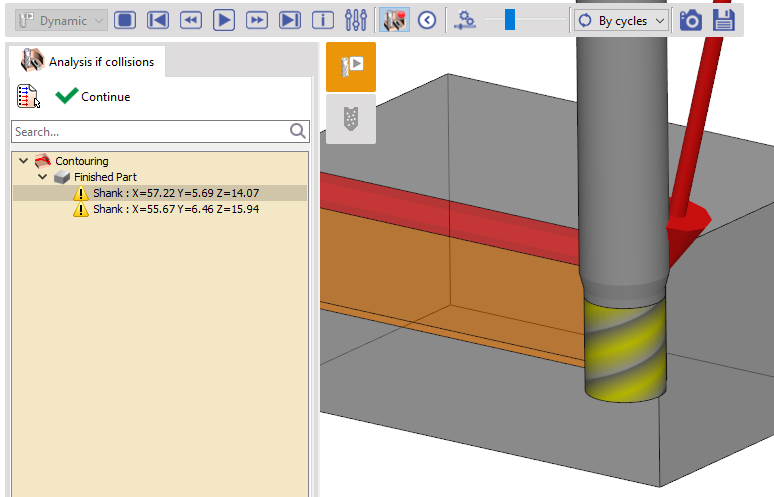

Wenn Sie auf das Symbol klicken, öffnen Sie den Kollisionsbaum. Hier werden wir über die kollidierenden Elemente informiert: fertiges Teil oder Rohteil kollidiert mit Werkzeug (schneidender Teil), Schaft oder Halter. Koordinaten der Kollisionspunkte werden ebenfalls angegeben. Auf dem Bildschirm zeigt ein roter Pfeil die Kollisionsstelle an und die Kontakte werden im Rohteil rot angezeigt.

Zusätzliche Funktionen ein-/ausblenden, die für jede der verfügbaren Simulationen unterschiedlich sind.

Steuern Sie die Simulationsgeschwindigkeit mit dem Cursor. Klicken Sie auf dieses Symbol, um die Standardgeschwindigkeit wiederherzustellen.

Option

Verschiedene Modi der Werkzeugwegvisualisierung werden angeboten; die Farbe des Werkzeugwegs wird im Dialogfeld Optionen definiert.

In der Simulation „Werkzeugweg“:

• Standard: Wir zeigen das Werkzeug und den Werkzeugweg auf Werkzeugmitte

• Kein Werkzeug: Das Werkzeug wird nicht angezeigt, der Werkzeugweg ist auf Werkzeugmitte

• NC-Pfad: Die Simulation respektiert die Werkzeugwegparameter (Teil- oder Links- oder Rechtsaufmaß)

In der Simulation „Dynamisch“:

• Ohne: Die Spur des Werkzeugwegs wird nicht angezeigt

• Nach Zyklen: Der Werkzeugweg wird Zyklus für Zyklus angezeigt

• Nach Ebenen: Werkzeugweg angezeigt für jede Z-Ebene

• Nach Länge: Werkzeugweg angezeigt entsprechend der in den Optionen definierten Länge.

Erstellung eines Bild der Simulation zu jedem Zeitpunkt. Das Bild wird im Verzeichnis IMG gespeichert. Vier Arten von Dateiformaten werden angeboten: *.BMP, *.JPG, *.PNG, *.TIF (nur in Dynamisch und Schneller 3D).

Erstellung einer STL-Datei: Das Rohteil zum Zeitpunkt t wird erstellt und im Dateiformat *.STL exportiert. Die Datei wird im Verzeichnis Ascii gespeichert (nur in Dynamisch und Schneller 3D).

• Wenn wir die Simulation verlassen, Ansicht und Zoomstufe beibehalten dass we have defined during simulation.

• Wir können nun Zyklus bearbeiten während der Simulation, indem wir einfach darauf im Bearbeitungsbaum doppelklicken.

• Vereinfachte Bearbeitung Option:

  • Standardmäßig wird die Simulation der 2 neuen Zyklen für 4-Achsen-Schruppen mit fixiertem Teil und rotierendem Werkzeug durchgeführt. Für realistischere (aber längere Berechnung) können Sie die Optionen „ Vereinfachte Bearbeitung “ im Optionsdialog deaktivieren.

  • Gewindebohrung : Wir können die Gewindeschritte simulieren, indem wir „Vereinfachte Bearbeitung“ deaktivieren.

Wenn der Schritt-für-Schritt-Modus gestartet wird, wurde die Geschwindigkeit automatisch auf den Standardwert gesetzt; wenn der Cursorwert nun unter dem Standard liegt, Wir halten sie im Schritt-für-Schritt-Modus langsam.

Dieses neue Verhalten ermöglicht die Simulation von Werkzeugwegen auf abgewickelten Ebenen, wie z. B. Nuten auf einer Drehmaschine. Zuvor war die Simulation immer zu schnell!

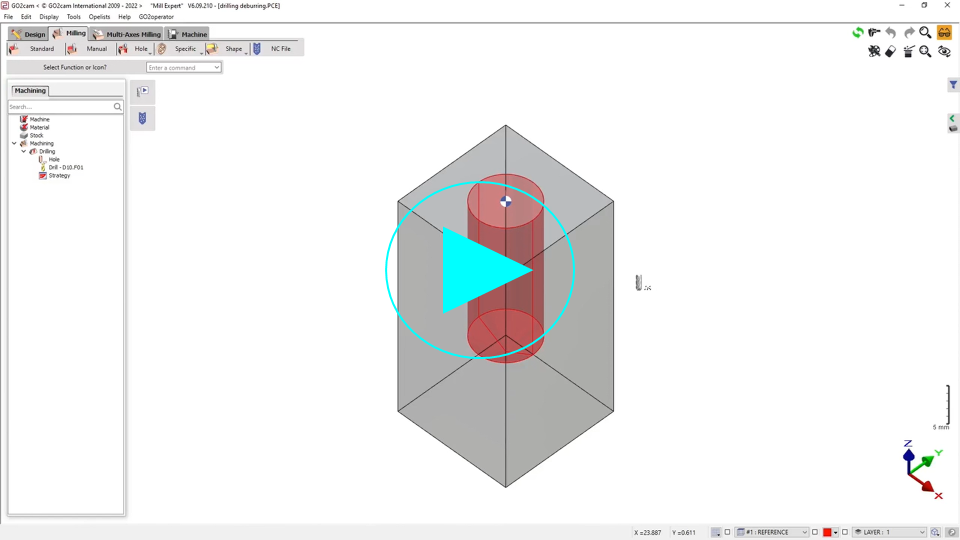

Sie können ein Video zu Koordinaten von Entgraten & Spanbrechen in der Simulation ansehen:

Sie können ein Video zu Pause bei Zyklusunterbrechung und Gewindeschritten ansehen:
