GO2cam bietet eine Funktion, mit der Benutzer schnell Spannmittel – wie Spannbacken oder Vorrichtungen – basierend auf 2D-Skizzen oder 3D-Geometrien erstellen können. Dies ist nützlich, um Symbole in die Bearbeitungsumgebung zu integrieren, ohne jedes Detail manuell definieren zu müssen.

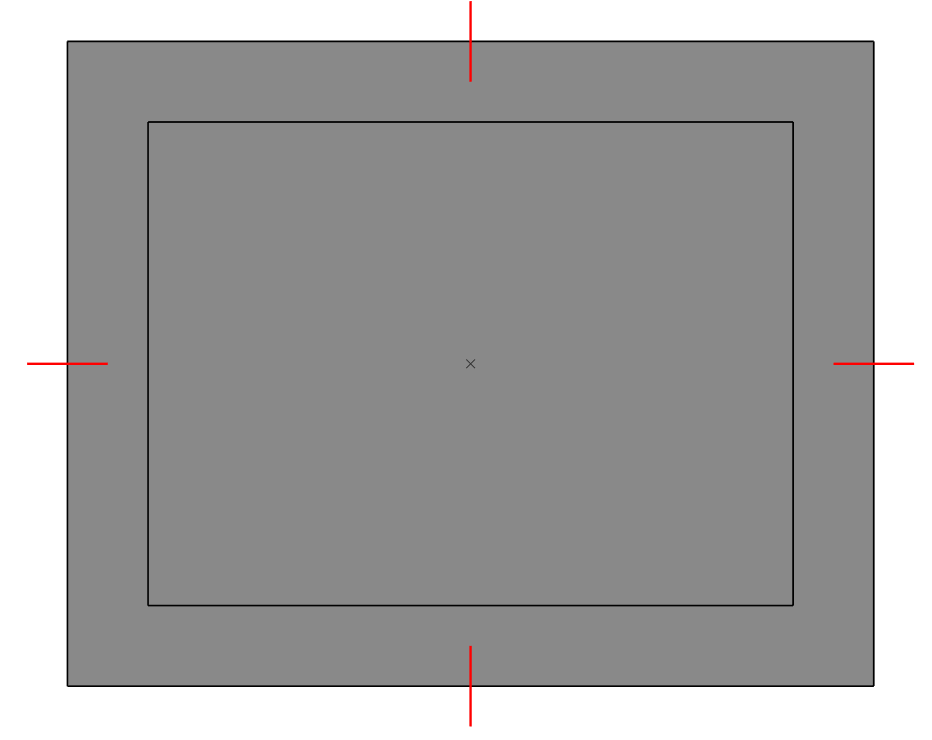

Um ein Spannmittel aus 2D- oder 3D-Elementen zu erstellen, beginnen Sie mit dem Zeichnen der erforderlichen Geometrie – wie z. B. vier 2D-Liniensegmenten oder einem 3D-Volumen – an der gewünschten Position (z. B. dort, wo die Spannbacken eines Spannmittels sitzen sollen).

(Wie in Bild 1 )

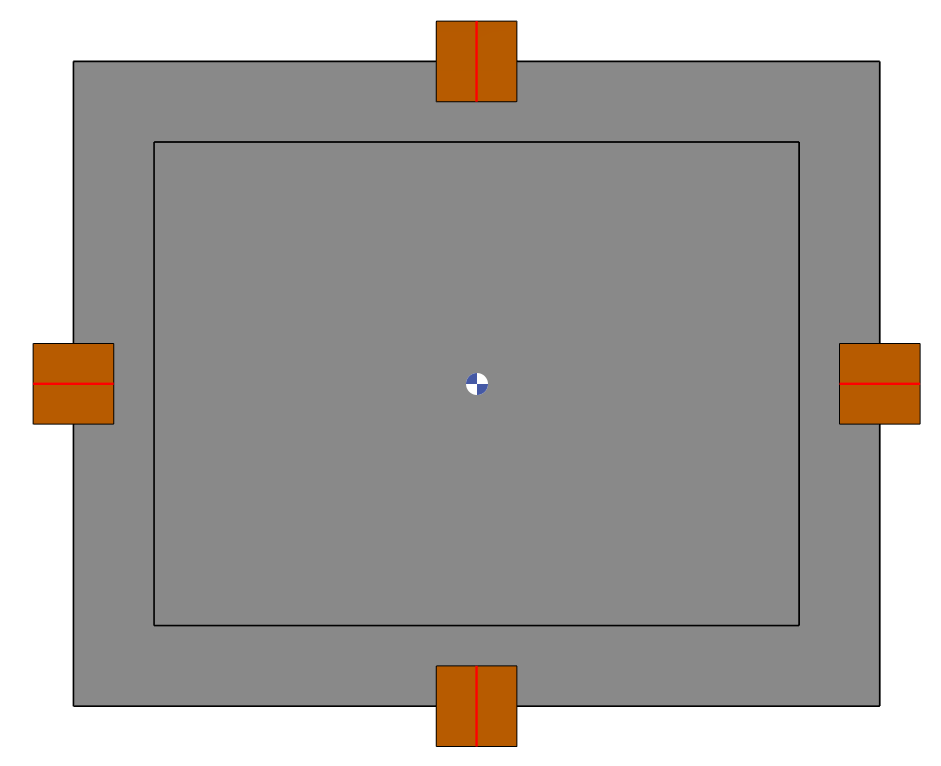

demonstriert, navigieren Sie dann zu Fräsen>NC-Datei > Spannmittel-Erstellung aus 2D oder 3D Elementen . Geben Sie im Dialogfeld ( Bild 2 ) die Abmessungen des Spannmittels an, konfigurieren Sie die Kollisionserkennung nach Bedarf und wählen Sie die relevante Geometrie aus.

GO2cam wandelt das ausgewählte Drahtmodell oder Volumen in ein Spannmittelsymbol um.

Sie können das Symbol ausblenden oder seine Transparenz ändern, indem Sie in der Anzeigeleiste klicken.
