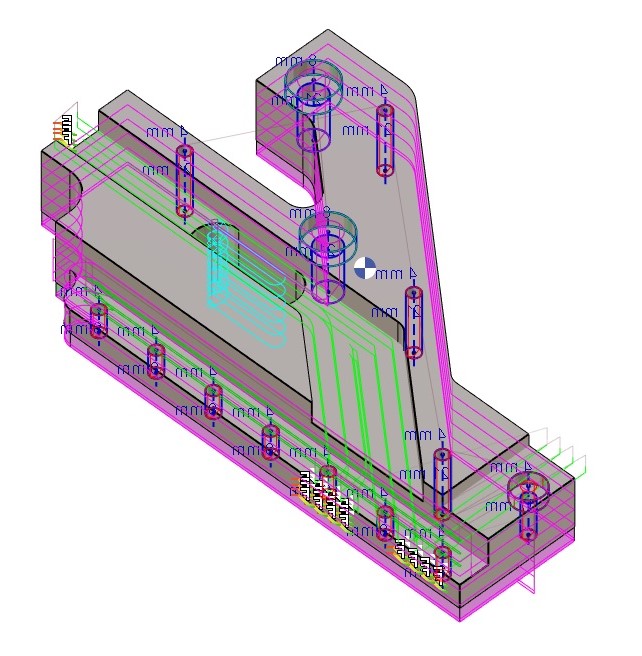

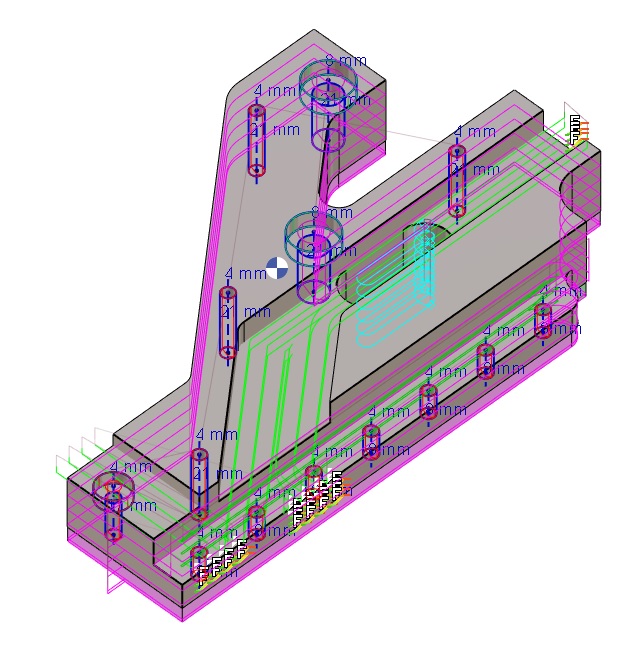

Erstellung eines neuen Bauteils durch Anwendung einer Spiegelung . Die Geometrie und die Bearbeitung werden in das neue Bauteil kopiert.

Ziel ist es, das gespiegelte Bauteil mit wenigen Klicks zu erstellen. Dies kann in der Luftfahrt oder zur Erstellung von linken/rechten Bauteilen sehr nützlich sein. Diese Bauteile können in der Mehrteilbearbeitung (MPM) verwendet werden.

Der erste Schritt ist, ein Bauteil vollständig zu bearbeiten und zu speichern.

Wenn es noch nicht gespeichert wurde oder nicht kürzlich gespeichert wurde, öffnet GO2cam automatisch den Dialog zum Speichern des Bauteils.

Der folgende Dialogbereich erscheint:

• Die Schaltfläche Achse ermöglicht die Auswahl eines beliebigen geometrischen Elements als Symmetrieachse.

• Das nächste Feld bietet vordefinierte Konfigurationen: X-Achse , Y-Achse oder Winkel Wert. Der Winkel wird zwischen der Ox-Achse und der Symmetrieachse definiert.

• Nullpunkt definiert die Koordinaten des Ursprungs der Symmetrieachse.

zum Abbrechen der Funktion

zum Validieren und Erstellen des neuen Bauteils.

Bei der Validierung schlägt GO2cam standardmäßig den Namen des Bauteils + _sym am Ende vor, wie z.B. teilname_sym.PCE . Sie können auch einen anderen Namen vergeben, wenn Sie möchten.

Sie können ein Video über den gesamten Prozess der Bauteilspiegelung rechts ansehen.

Symmetrieachse: X

Nullpunkt 0, 0

Symmetrieachse: Y / Nullpunkt 0, 0

Symmetrieachse: Y / Nullpunkt 40, 0 (die Achse wird durch die schwarze Linie dargestellt)

Winkel = 30°
