Definition: Der Zweck dieser Option ist es, die Draht-Einfädelpunkte durch den Vergleich der simulierten Einfädelpunkte mit den Benutzer -Einfädelpunkten zu kontrollieren.

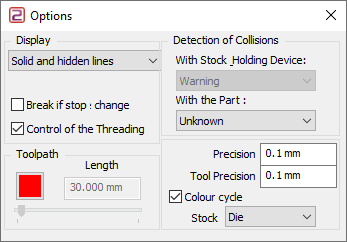

In den Einstellungen der Simulation können Sie die Kontrolle der Einfädelung deaktivieren, wenn Sie nicht möchten, dass sie angezeigt wird.

Während der Simulation werden alle Punkte für alle Durchgänge als Liste im Information Fenster angezeigt.

Diese Liste wird analysiert, ähnliche Punkte werden verglichen und die endgültige Liste angezeigt.

Schließlich wird diese Liste mit den vom Benutzer erstellten Einfädelpunkten verglichen. Wenn sie nicht übereinstimmen, wird die Meldung 'Nicht definierter Einfädelpunkt' angezeigt. In diesem Fall wurde wahrscheinlich ein Fehler gemacht.

Hier ist ein Beispiel:

4 Profile werden bearbeitet (P1 bis P4), 3 gerade Schnittdurchgänge sind programmiert (teilweise, Mikroabfall bis, vollständig).

  1. Alle Punkte, an denen der Draht geschnitten wird, sind aufgelistet (*** Kontrolle der Einfädelpunkte***). Diese Punkte sind 12, 3 Durchgänge für 4 Profile.

  2. Sie werden miteinander verglichen und gelöscht, wenn sie ähnlich sind.

  3. Die resultierenden Punkte werden mit den vom Benutzer erstellten Einfädelpunkten verglichen. Die Liste wird angezeigt (*** Liste der Einfädelpunkte***)

****** Kontrolle der Einfädelpunkte ******

Einfädelnummer 1 : X = 7.00, Y = 23.00 des Zyklus : Gerade Schnitt Teilweise P1

Einfädelnummer 2 : X = 15.00, Y = 20.25 des Zyklus : Gerade Schnitt Teilweise P2

Einfädelnummer 3 : X = 18.00, Y = 14.50 des Zyklus : Gerade Schnitt Teilweise P3

Einfädelnummer 4 : X = 12.00, Y = 7.00 des Zyklus : Gerade Schnitt Teilweise P4

Einfädelnummer 5 : X = 12.00, Y = 7.00 des Zyklus : Gerade Schnitt Mikroabfall bis P4

Einfädelnummer 6 : X = 18.00, Y = 14.50 des Zyklus : Gerade Schnitt Mikroabfall bis P3

Einfädelnummer 7 : X = 15.00, Y = 20.25 des Zyklus : Gerade Schnitt Mikroabfall bis P2

Einfädelnummer 8 : X = 7.00, Y = 23.00 des Zyklus : Gerade Schnitt Mikroabfall bis P1

Einfädelnummer 9 : X = 7.00, Y = 23.00 des Zyklus : Gerade Schnitt Vollständig P1

Einfädelnummer 10 : X = 15.00, Y = 20.25 des Zyklus : Gerade Schnitt Vollständig P2

Einfädelnummer 11 : X = 18.00, Y = 14.50 des Zyklus : Gerade Schnitt Vollständig P3

Einfädelnummer 12 : X = 12.00, Y = 7.00 des Zyklus : Gerade Schnitt Vollständig P4

****** Liste der Einfädelpunkte ******

Einfädelpunkt 1 : X = 7.00, Y = 23.00, Ø = 1.00, Absolute Tiefe = 7.88

Einfädelpunkt 2 : X = 18.00, Y = 14.50, Ø = 1.00, Absolute Tiefe = 7.88

Einfädelpunkt 3 : X = 12.00, Y = 7.00, Ø = 1.00, Absolute Tiefe = 7.88

Einfädelpunkt 4 : X = 15.00, Y = 20.25, Ø = 1.00, Absolute Tiefe = 7.88
