Dieser Befehl berechnet und unterstützt die Untersuchung der Differenz der Materialien des bearbeiteten Rohteils zu dem des Teils und stellt das Ergebnis visuell in farbiger Form auf dem Rohteil dar.

Der Vergleichsbefehl kann aus dem Simulationsmenü aufgerufen werden und ist auch im MTE Kontrolle und NC Control Menü verfügbar.

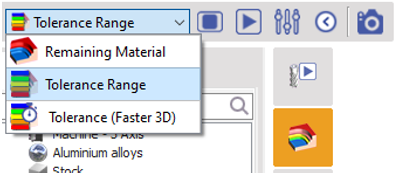

In der Multifunktionsleiste haben wir Zugriff auf 3 Analysemodi: Restmaterial, Toleranzbereich, Toleranz (Schneller 3D).

Beginnend von links haben wir das Symbol zum Stopp Berechnen des Vergleichs, das Symbol zum Starten des Vergleichsprozesses, die Schaltfläche Optionen zum Öffnen eines Dialogs mit Parametern für die Analyse und das Kamerasymbol zum Erfassen des Analyseergebnisses auf dem Teil und Speichern als Bild .

Comparison Ribbon.PNG

Rest Material

Der Modus Restmaterial ermöglicht einen binären Vergleich der bearbeiteten Rohteiloberfläche: Anzeige, ob in bestimmten Bereichen Restmaterial oder Übermaße vorhanden sind.

Wenn wir die Dialogzone in der Multifunktionsleiste erweitern, stehen uns 4 Steuerungsmodi für die Vergleichsanzeige zur Verfügung.

Die erste erste ist die Visualisierung der Zonen mit Restmaterialien in opak. Die zweite ist die Visualisierung in Transparenz. Die

The 3 dritte ist die Visualisierung von Übermaßen in opak, und die letzte vierte ist die Visualisierung im Transparenzmodus. Standardmäßig sind die 1 und 3 dritte ausgewählt.

Options - Remaining mats.PNG

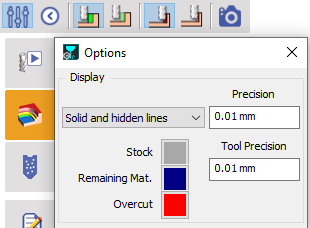

In den Optionen haben wir Zugriff auf die Anzeige von Volumenkörpern und verdeckten Linien und können auch die Farben für die 2 Vergleichsergebnisse durch Klicken auf die farbigen Quadrate zum Zugriff auf die Palette definieren. Standardmäßig sind es Blau und Rot.

Wir können auch die Rohteilpräzision und Werkzeugpräzision hier definieren.

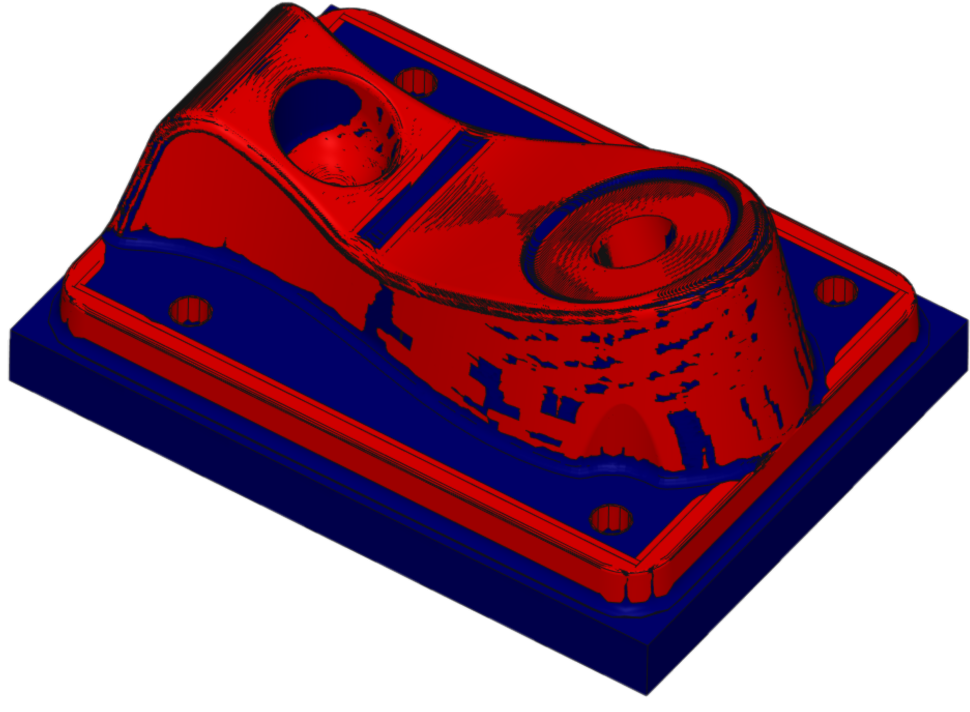

image - Remaining Mat.PNG

HINWEIS: Dieser Modus gibt eine allgemeine Vorstellung davon, wo Restmaterialien oder Übermaße vorhanden sind. Es ist jedoch schwierig zu beurteilen, ob diese Zonen zusätzliche Operationen oder Änderungen an den Operationen erfordern oder ob sie innerhalb eines akzeptablen Limits liegen.

Toleranzbereich

Der Modus Toleranzbereich bietet eine umfassendere Analyse des bearbeiteten Rohteils.

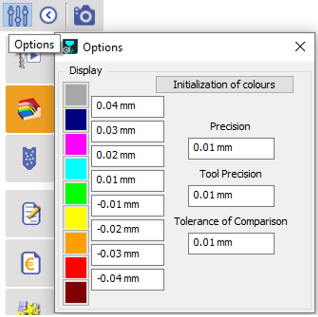

In den Optionen können wir die Rohteilpräzision und Werkzeugpräzision ähnlich wie im Modus Restmaterial definieren und auch die Toleranz des Vergleichs festlegen.

Wir können auch den Toleranzwert individuell für jede Farbe definieren und die Farben ähnlich wie im vorherigen Modus ändern. Ein Klick auf die Schaltfläche Initialisierung der Farben setzt sie auf die Standardkonfiguration zurück.

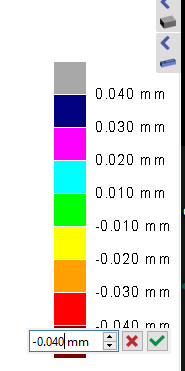

Die Anzeige der Farben und ihres Toleranzwertes auf der rechten Seite des Bildschirms sind interaktiv. Wir können auf den Wert klicken, um ein Dialogfeld zu öffnen und den erforderlichen Wert einzugeben. Wir können auch auf das farbige Quadrat klicken, um seine Farbe zu ändern. Die Änderungen werden automatisch auf dem Bildschirm aktualisiert.

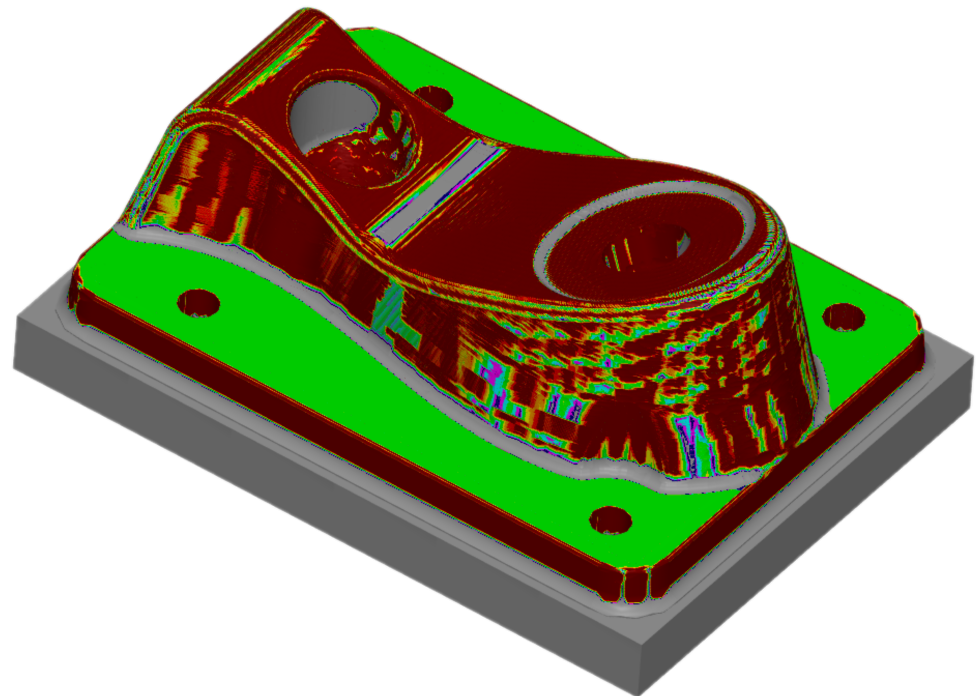

Diese Farben helfen, die Zonen zu unterscheiden, in denen Aktionen erforderlich sind. Zum Beispiel ist alles zwischen -0,01 mm und 0,01 mm [Alles in Grün] akzeptabel.

Img - tolerance range, side panel.PNG

Comparison, side panel.PNG

Toleranz (Schneller 3D)

Eine Erhöhung der Toleranz erhöht auch den Rechenaufwand und die Berechnungszeit, was bei 3D-Zyklen noch signifikanter ist. Diese Option ist für 3D-Zyklen bestimmt, bei denen die Analyse schneller erfolgt und nur für Zyklen auf der aktuellen Ebene durchgeführt wird.

Die Optionen sind ähnlich wie im Modus Toleranzbereich, mit der zusätzlichen Möglichkeit, zwischen niedriger, mittlerer oder hoher Auflösung zu wählen.

Die Anzeige von Farben und Toleranzwerten ist ebenfalls interaktiv vom Bildschirm selbst aus.

Options- Faster 3D.PNG

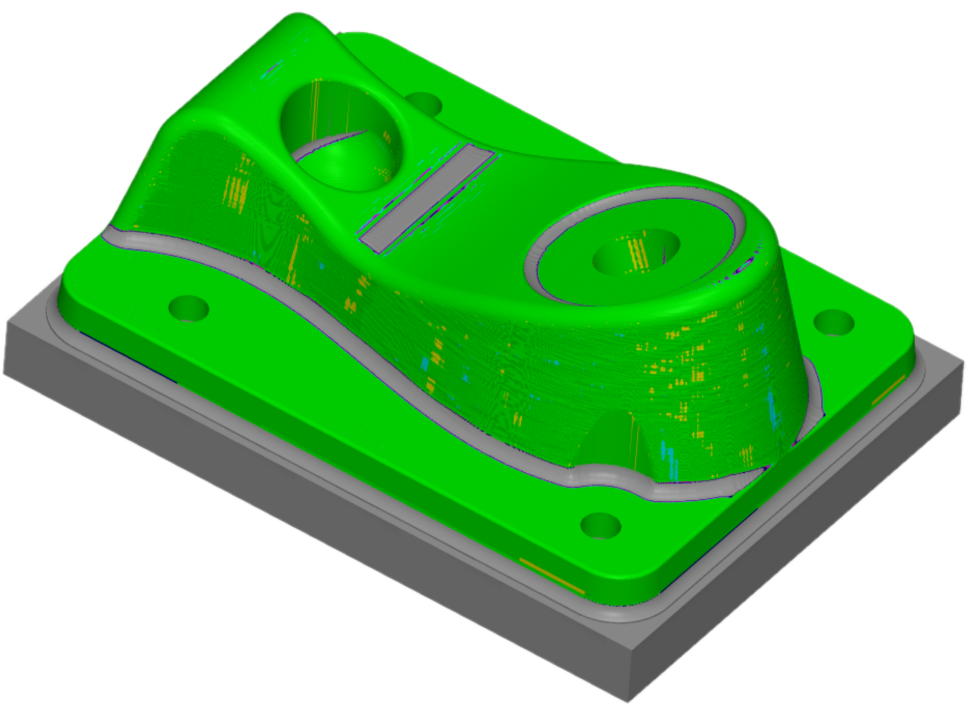

image - Tolerance faster 3D.PNG

▶️ Sie können ein Video mit Erklärungen anhand eines Beispiels für den Befehl Vergleich ansehen:


Diesen Zyklus vergleichen

Wir haben die Möglichkeit eingeführt, einen bestimmten Zyklus zu einem präzisen Zeitpunkt zu vergleichen. Zuvor umfassten Vergleiche die gesamte Bearbeitungsliste, und um sich auf bestimmte Operationen zu konzentrieren, mussten Sie diese auf den Status 'Warten' setzen.

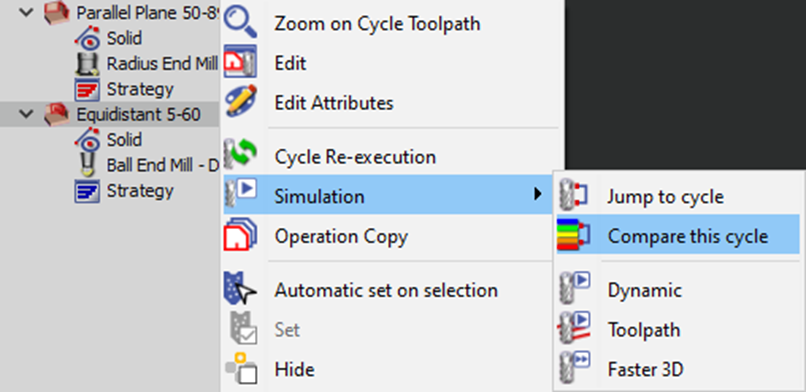

Diese Funktionalität ist für jede Operation im Bearbeitungsbaum unter der Option Simulation > Diesen Zyklus vergleichen zugänglich.


Compare this Cycle.png
