Diese letzte Stufe ist die Erzeugung dessen, was in Ihrer Werkstatt nützlich ist: das NC-Programm und die Listen der Operationen und Werkzeugblätter für die Steuerung und die Montage des Teils auf Ihren Maschinen. Für die NC-Datei sollten Sie auf das Menü klicken ‘NC Datei’ und zu „NC Code“ gehen


Dieser Befehl ermöglicht die Erzeugung eines NC-Codes.

Sobald das Teil bearbeitet ist, starten Sie die Erzeugung des NC-Programms.

  • Wenn eine Maschinendatei geladen ist, erzeugen Sie die Codes mit dem Postprozessor der in der Maschine gespeichert ist.

Der Vorteil ist, dass Sie einige Parameter des Standard-Postprozessors anpassen können.

  • Wenn keine Maschinendatei vorhanden ist, öffnet GO2cam die Liste der Postprozessoren und Sie müssen den gewünschten auswählen.

Hinweis:

Frühere Standard-PPS (<V6) sind jetzt unter ppstd\lib archiviert. Die Liste der verfügbaren PPs ist auf den ersten Blick reduziert.

Anzeigekonfiguration

Die Art und Weise, wie das Programm angezeigt wird, kann in Werkzeuge/Optionen/Bearbeitung/NC-Ausgabe.

  • Änderbarer Name des NC-Codes: Wenn aktiviert, öffnet sich das Speicherfeld und Sie müssen einen Programmnamen eingeben. Wenn nicht, ist der Name des Programms automatisch der Name des Teils.

  • Änderbare PP-Parameter: Wenn aktiviert, greifen Sie vor der Programmerstellung auf eine PP-Seite mit einigen Konfigurationsparametern zu. Wenn nicht aktiviert, wird diese Seite nicht angezeigt.

  • ISO-Blöcke anzeigen: Anzeige der Blöcke während der Postprozessierung.

  • PP-Meldungen anzeigen: Dies kann bei Generierungsproblemen nützlich sein.

  • Automatische Bearbeitung der ISO-Blöcke nach der Erzeugung: Wenn aktiviert, wird das Programm nach der Erzeugung in einem Editor angezeigt. Wenn nicht, wird es nur im ISO-Verzeichnis gespeichert.

Post-Processing im NC-Viewer

Die NC-Datei wird in einem Editor erzeugt;

Programm-Editor

Der Editor verfügt über viele spezielle Funktionen, die zum Lesen eines ISO-Programms nützlich sind, wie z.B.:

  • Vergleichen Funktion im Menü Datei

  • Suchen und Ersetzen Funktionen im Menü Suchen

  • Spezielle Suche, Nummerierung ändern , Syntaxhervorhebung usw. im Menü NC-Werkzeuge.

Die vollständige Liste der Funktionen finden Sie auf der Seite Editor .

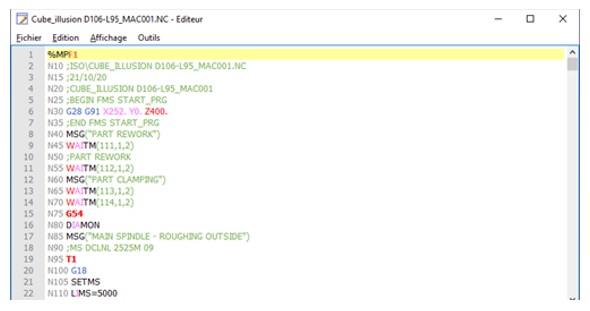

Alle neuen Standard-PPs beinhalten die Syntaxhervorhebung und wenden sie automatisch an (Fanuc (ISO-Standard), Siemens, TNC, APT usw.):

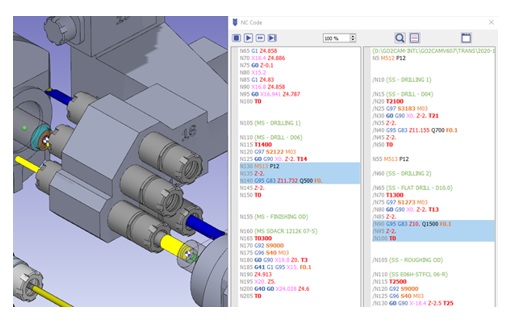

Der Benutzer kann auf einen Mehrfenster-Editor für Kanäle zugreifen, wie unten gezeigt:
