Dieser Befehl ermöglicht die Bearbeitung von einem oder mehreren vordefinierten Dokumenten:

• im Excel-Dateiformat (*.xls), mit bearbeitbaren Seiten,

• im 3D-PDF-Dateiformat, das die dynamische Bewegung von Teil und Werkzeugen ermöglicht.

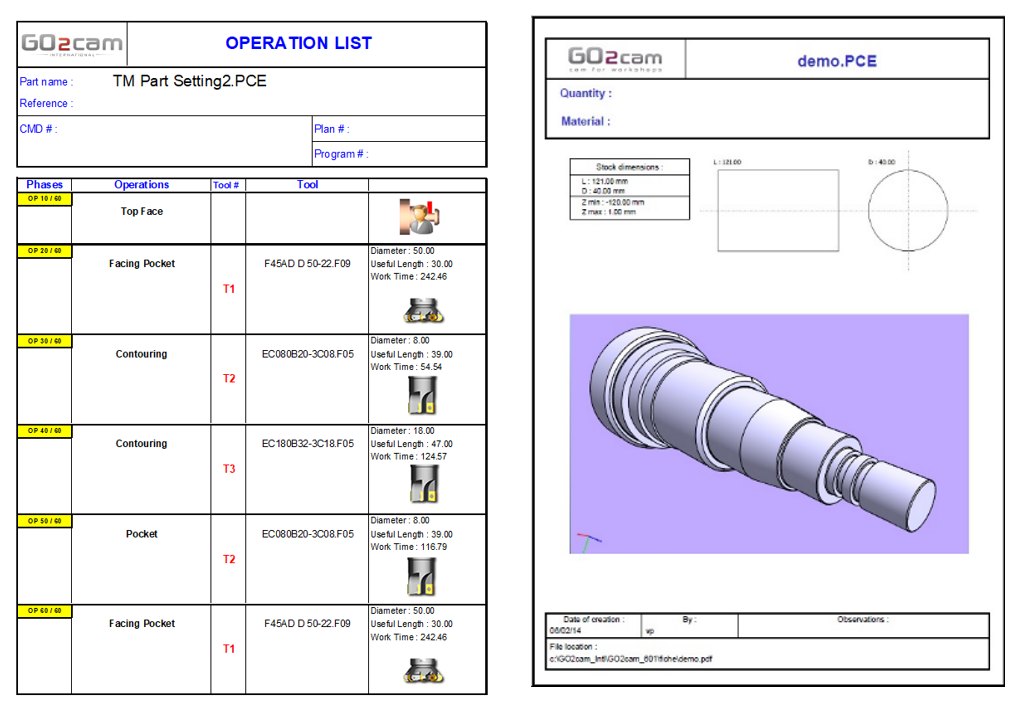

Wir bieten 11 Standardvorlagen : Liste der Operationen, Zyklusblatt, Werkzeugblatt, Zeitdiagramm usw. 3 dieser Vorlagen sind ausschließlich für die Drahterosionstechnologie bestimmt. Wählen Sie diejenige aus, die Sie benötigen, um für jedes Teil einen spezifischen Fertigungsordner zu erstellen.

Sie können auch Ihre eigenen Layout-Dokumente erstellen.

Vorlagen

Beschreibung

Fräsen

Drehen

Drahterosion

Hauptseite

Hauptseite der Produktionsdatei

Teil Info

Alle Daten bezüglich der PCE-Datei

Bearbeitungsliste

Liste der auf das Teil angewendeten Bearbeitungsoperationen

Zyklen

Werkzeug- und Prozessblatt für jeden Zyklus

Werkzeuge

Werkzeugblatt mit allen nützlichen Parametern

Werkzeugmagazin

Position der Werkzeuge in der Maschine

Bearbeitungsdiagramme

Zeit- und Produktionsdiagramme

Liste der Bohrungen

Anzahl der Bohrungen, Namen der verwendeten Modelle, Positionen und viele andere technische Informationen

Technoseite

Liste der Durchgänge mit den Offsetwerten und den Pfadtypen (rückwärts, partiell usw.)

Teil- und Bohrungsbezeichnungen

Namen der im Teil definierten Bezeichnungen und Screenshot der Bezeichnungen an den Bohrungen

Bohrungstabelle

Tabelle mit Koordinaten von Einfädelpunkten, bereit zum Bohren

Profilbezeichnung

Screenshot mit Bezeichnungen, die auf den Profilen definiert sind

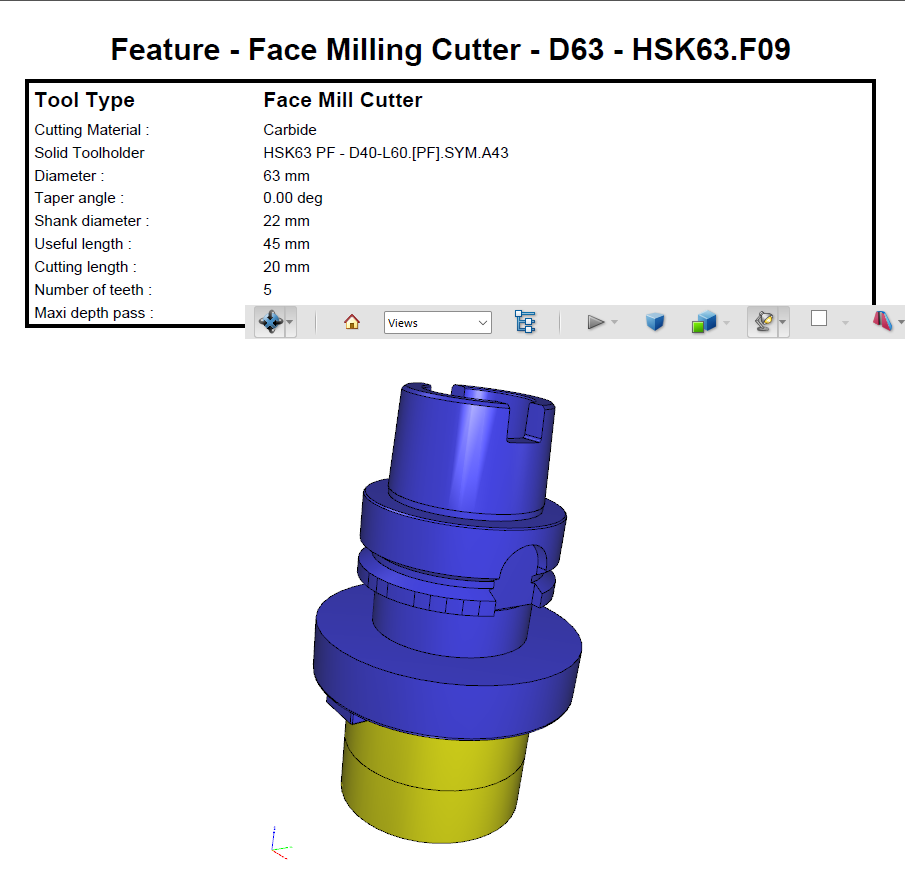

3D-Symbole werden jetzt in Arbeitsplanberichte exportiert.

Zum Beispiel können feste Werkzeughalter jetzt in Bildern angezeigt werden, die sowohl im Standard-Arbeitsplanbericht als auch im UWD angezeigt werden.
