Der Benutzer Arbeitsplanbericht Befehl ermöglicht die Erstellung eines Arbeitsplanberichts unter Verwendung des vom Benutzer erstellten Dokumentenmodells.

Die Erstellung eines Modells/einer Vorlage erfolgt über das Modul Benutzer Arbeitsplanbericht, das von der Homepage aus zugänglich ist. Weitere Informationen zur Erstellung von Benutzer Arbeitsplanbericht finden Sie hier , klicken Sie hier .

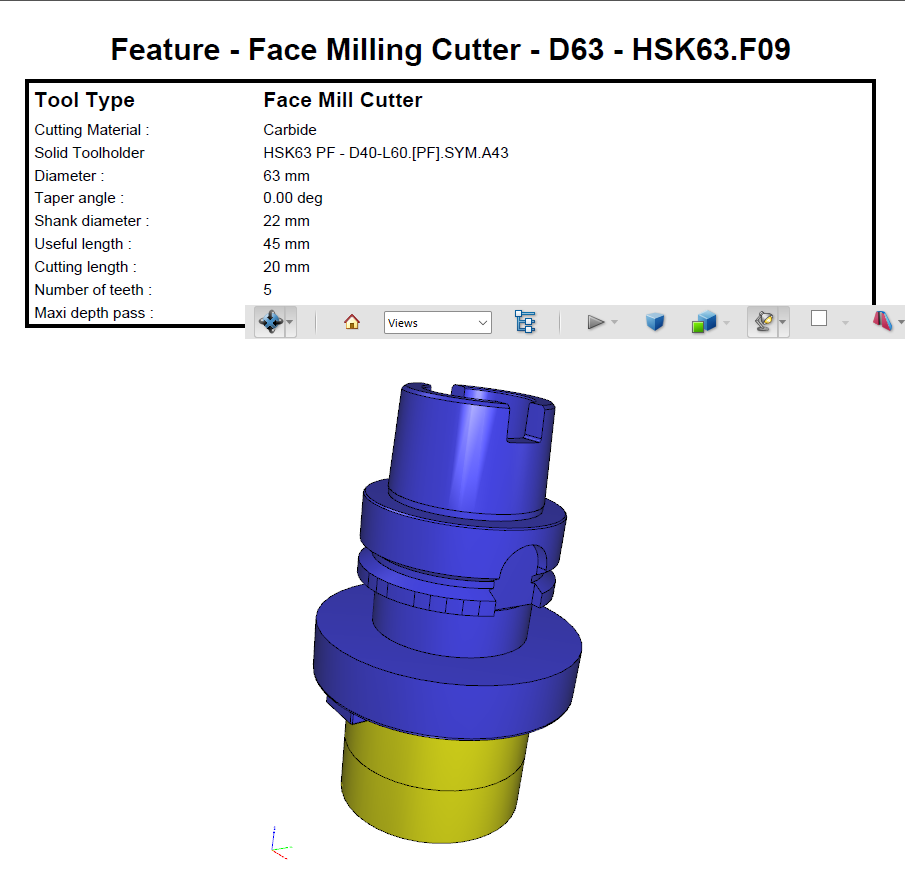

3D-Symbole werden jetzt in Arbeitsplanberichte exportiert.

Zum Beispiel können Solid-Werkzeughalter jetzt in Bildern angezeigt werden, die sowohl im Standard-Arbeitsplanbericht als auch im UWD dargestellt werden.

Der Befehl ist in der seitlichen Befehlsliste unter dem Menü NC-Datei verfügbar.

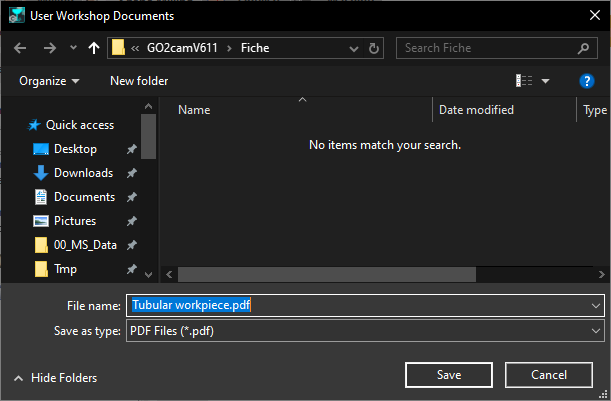

Beim Klicken darauf wird der Benutzer zuerst aufgefordert, eine speichern Datei im .pdf Format für das Werkstück zu erstellen.

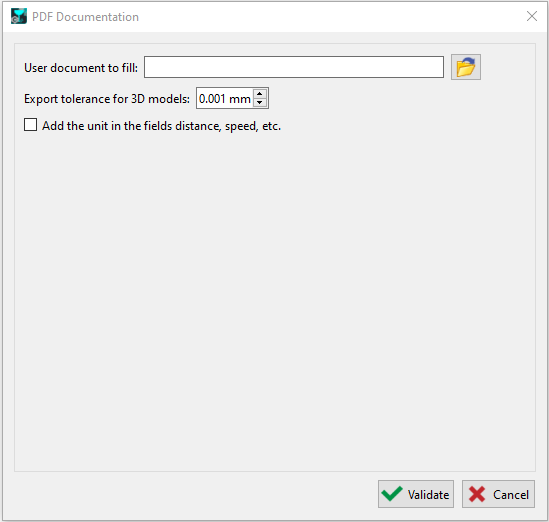

Nach dem Speichern wird das Fenster PDF-Dokumentation geöffnet (wie rechts gezeigt).

Mit dem Symbol 'Ordner öffnen' können Sie das Benutzerdokument *.DMOD auswählen, das geladen werden soll

Definieren Sie dann die 3D-Anzeigetoleranz für 3D-Modelle

Fügen Sie Einheiten in das Feld ein.

Um die Auswahl abzuschließen, klicken Sie auf die Schaltfläche Bestätigen Schaltfläche.

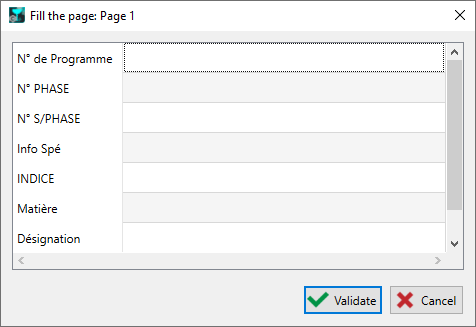

Der Benutzer wird dann mit einem Dialogfenster aufgefordert, in dem die im Dokument als Fragen festgelegten Benutzereingaben in Form einer Tabelle ausgefüllt werden können.

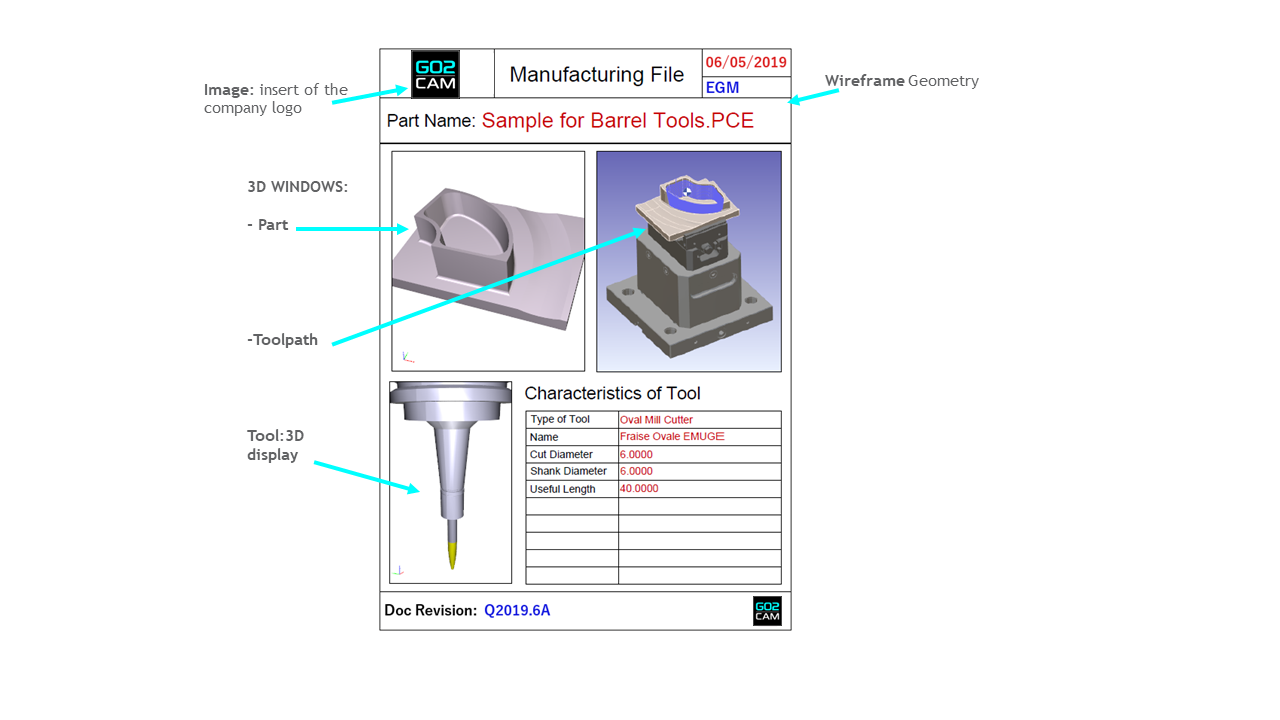

Hier ist ein Beispiel für ein Dokument:

Texte : in schwarz

Technische und allgemeine Vokabulare : in rot

Benutzerfragen: in blau .

Erstellung eines UWD
