Dieser Befehl wird verwendet, um die Kosten eines Teils anhand von 3 Elementen zu bewerten: Maschinenkosten, Materialkosten, Werkzeugkosten. |
|
|
Voraussetzung
Für die Berechnung müssen wir einige Parameter in den Maschinen- und Materialdateien und auf den Werkzeugseiten ausfüllen. Um den Befehl auszuführen, müssen Sie zuerst eine Maschinendatei und eine Materialdatei laden!
|

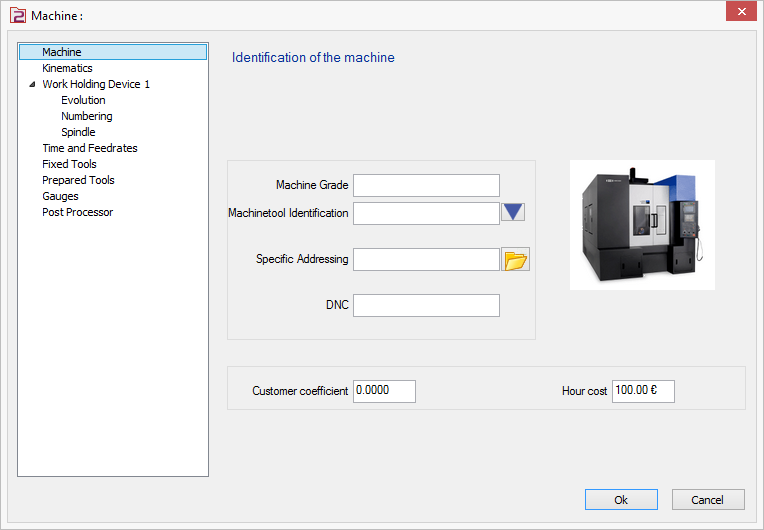

Maschinendatei
Wir haben einen Parameter auf der ersten Seite hinzugefügt, um die Stundensatzkosten zu definieren, die für die endgültige Berechnung der Teilekosten in Bezug auf die Bearbeitungszeit verwendet werden. |
|
|

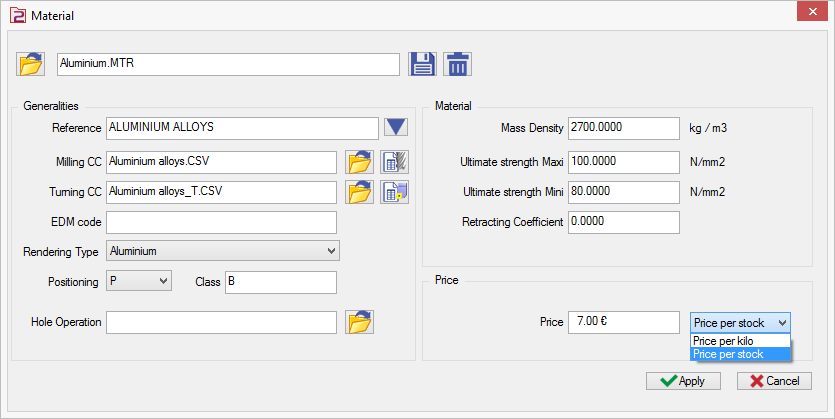

Materialdatei
Die Werte für Massendichte und Preis pro Kilo werden verwendet, um den Materialpreis entsprechend dem Volumen des Rohteils zu berechnen. Sie können auch wählen, den Preis pro einzelnem Rohteil zu definieren, wenn dieser bekannt ist.
|
|
|

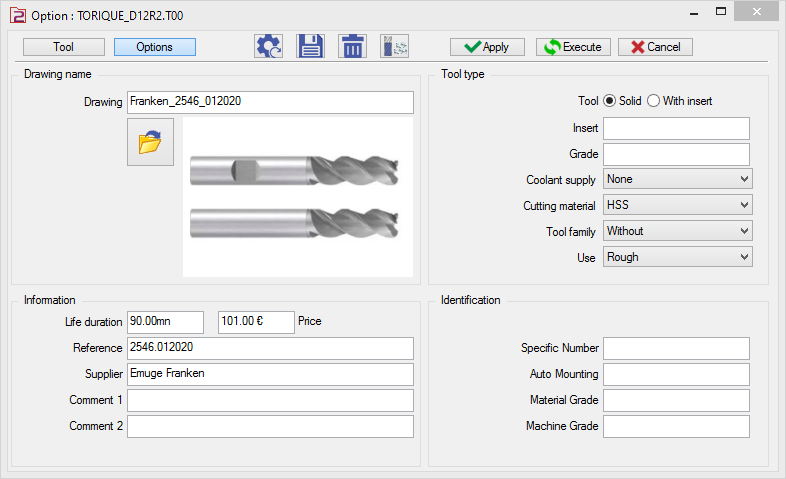

Werkzeugseite
Um die Werkzeugkosten richtig zu berechnen, benötigen wir 2 Informationen: Die Anschaffungskosten eines Werkzeugs, Die Lebensdauer des Werkzeugs, die die Anzahl der für die Produktion des Teils verwendeten Werkzeuge ergibt.
Diese wurden auf der Optionsseite der Werkzeugdefinition hinzugefügt. |
|
Sie können diese Werte auch direkt in die Kostentabelle schreiben, und die Werte werden in die Werkzeugseiten und in die Maschinen- und Materialdateien geschrieben. Aber um dies tun zu können, müssen die Maschinen- und Materialdateien sowieso geladen werden !
Die Kostenschätzung öffnet eine Tabelle, in der alle notwendigen Informationen angegeben sind. Die Berechnung der Kosten erfolgt und wird sofort angezeigt.
Each of the 3 items (machine, material, tool) has its own color. Also, if an information is missing, such as the price of a tool, the field is displayed in red. You can change or define the values directly in the table
Die Zwischensummen werden für jeden Posten angegeben und die Gesamtkosten stehen in der letzten Zeile.
Verwendung der Tabelle
|
Maschine Die Kosten werden basierend auf der gesamten Bearbeitungszeit berechnet. Material Wenn der Preis pro Kilo angegeben ist, erfolgt die Berechnung nach dem Volumen des Rohteils. Wenn der Preis pro Rohteil angegeben ist, erfolgt keine Berechnung. Werkzeuge Die Werkzeugkosten werden basierend auf der Bearbeitungszeit jedes Werkzeugs und seiner Lebensdauer berechnet. Wenn die Bearbeitungszeit länger ist als die Werkzeuglebensdauer, zeigen wir sie an in rot . |
|
Extra: ein neuer spezifischer Techno-Befehl namens 'Extra Kosten' wurde erstellt, um spezielle Kosten wie Sägevorgang, Entgraten, Kontrolle zu definieren. Er kann als Kosten oder als Zeit definiert werden, die zur gesamten Bearbeitungszeit für Maschinenkosten hinzugefügt wird.
Zusätzliche Befehle:
|
Die Checkbox für jedes Werkzeug gibt die Möglichkeit, einen ungefähren Preis aus einem Abakus zu erhalten. Dieser Abakus ist die Datei Cost.xml im Ordner Mat . Sie können diese Datei mit Ihren eigenen Werten anpassen. Aktivieren Sie die Checkbox für das Werkzeug, das keinen definierten Preis hat, und klicken Sie dann auf die Schaltfläche 'Abakus' unten. Das Werkzeug erhält einen Preis, diese Zeile wird angezeigt in Kursiv . |
|
Export-Schaltfläche: Die Tabelle kann exportiert und im *.csv-Format gespeichert werden. |
In the Benutzer-Arbeitsplan-Dokumente option, you have an access to all those parameters in order to define a customized sheet for the cost estimation.
|
|
