Identifizieren Sie Bearbeitungszyklen, die sich überschneidende Achsen verwenden. Sperren Sie bestimmte Achsen (Spindel oder Revolver) in einer gewünschten Position, um das Programm zu zwingen, die verbleibende Achse zu nutzen.

In der CNC-Programmierung, insbesondere bei Maschinen mit mehr als fünf steuerbaren Achsen, ist es oft notwendig, bestimmte Achsen festzustellen, um die Bewegungssteuerung zu vereinfachen, die Programmkomplexität zu reduzieren oder Konflikte zwischen überlappenden Achsenfunktionen zu lösen. GO2cam bietet integrierte Werkzeuge, um einfach Sperren bestimmter Maschinenachsen —rotierend oder translatorisch—sodass nur die notwendigen Freiheitsgrade während der Bearbeitung genutzt werden.

Das Sperren von ungenutzten oder redundanten Achsen ist unerlässlich, um eine stabile Werkzeugorientierung zu gewährleisten, mehrdeutige Bewegungen zu vermeiden und konsistente Ergebnisse in Mehrachsen-Setups zu erzielen.

Mehrachsenmaschinen und gleichzeitige Achsen

Moderne CNC-Maschinen können zusätzliche Achsen über die traditionelle 5-Achsen-Konfiguration hinaus enthalten. Dies können sein:

• Translatorische Achsen wie U, V oder W,

• Rotationsachsen sowohl an der Spindel als auch am Revolver,

• Oder jede Kombination, die dazu führt, dass redundante oder sich überschneidende Achsgruppen .

In solchen Fällen können mehrere Achsen dasselbe Ergebnis erzielen. Um eine kontrollierte und vorhersehbare Werkzeugbewegung zu gewährleisten, eine der überlappenden Achsen gesperrt werden muss , während die andere vom Programm verwendet wird.

GO2cam führt eine vollständige kinematische Analyse der Maschinenkonfiguration – einschließlich Maschinenstruktur, Kopfkinematik und Aufspannung (Spannmittel) – durch, um alle programmierbaren Achsen zu identifizieren. Anschließend wird eine Tabelle der Achsen angezeigt, die für die Sperrung in Frage kommen.

Technofunktionen:

• Beim Erstellen eines Technozyklus haben Sie Zugriff auf die Kanalnummer für einige Funktionen, sodass Sie einen Wert zwischen 0 (alle Kanäle) und der maximalen Kanalanzahl eingeben können.

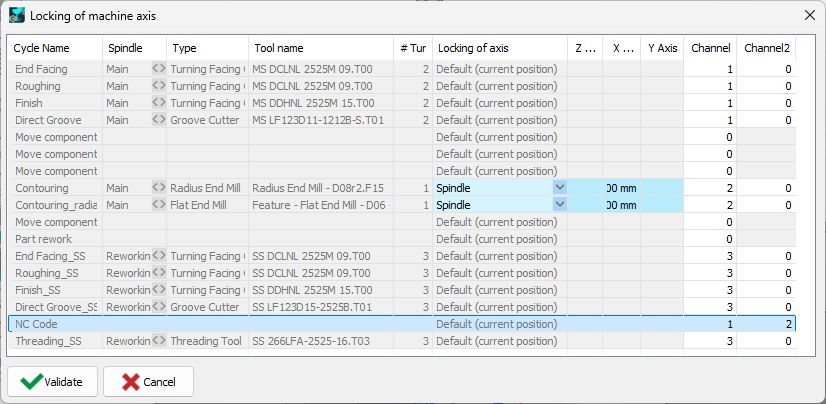

• Im Fenster Achsensperrung können Sie jetzt auch einen sekundären Kanal für Technozyklen zuweisen, sodass die Technik zwei verschiedenen Kanälen zugewiesen werden kann.

So sperren Sie Achsen:

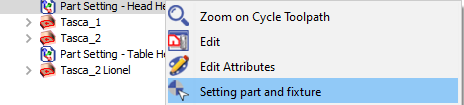

1. Öffnen Sie die Funktion Positionierung Teil und Aufspannung (im Maschinenraum) / Kinematik (Aggregate) anpassen (entweder über die Teileinstellung oder durch Rechtsklick auf die Teileinstellung und Auswahl von Positionierung Teil und Aufspannung (im Maschinenraum) / Kinematik (Aggregate) anpassen ).

2. Greifen Sie auf die Achsensperrtabelle zu, die alle in der Maschinenkinematik definierten Achsen anzeigt.

3. Identifizieren und die zu sperrenden Achsen auswählen durch Ankreuzen in der Liste.

4. Geben Sie die gewünschte gesperrte Position für jede Achse ein:

   • Winkel (z. B. A0°, C180°) für Rotationsachsen.

   • Linear (z. B. U = 50 mm) für translatorische Achsen.

5. Speichern Sie die Konfiguration und fahren Sie mit der Programmierung Ihrer Operationen fort. GO2cam berechnet nun Werkzeugwege nur mit den verbleibenden, nicht gesperrten Achsen.

Verwaltung redundanter oder gleichzeitiger Achsen

Einige Maschinen haben gleichzeitige Achsgruppen , was bedeutet, dass mehrere Achsen die gleiche Werkzeugorientierung beeinflussen können. Zum Beispiel können sowohl der Revolver als auch die Spindel eine Drehung um eine gemeinsame Achse bieten. In diesen Fällen:

• Eine Achse (z. B. der Revolver) muss gesperrt auf eine feste Position.

• Die andere Achse (z. B. die Spindel) wird dynamisch vom CAM-Programm verwendet.

Dies verhindert Duplizierung von Bewegungsbefehlen und gewährleistet eine reibungslose, kollisionsfreie Werkzeugbewegung.

Verwenden Sie die Achsensperrung in GO2cam, wenn:

• Die Maschine hat mehr als 5 programmierbare Achsen .

• Sie möchten die Bewegung auf ungenutzte oder redundante Achsen .

• Sie verwenden komplexe Spannmittel , bei denen das Teil in einer festen Ausrichtung bleiben muss.

• Sie programmieren Operationen, die auf einer konsistente Rotations- oder lineare Referenz .

• Sie möchten das kinematische Verhalten für eine bestimmte Operation vereinfachen, indem Sie zusätzliche Freiheitsgrade entfernen.
