Sobald Sie alle Werkzeuge in den vorgesehenen Positionen Ihrer CNC-Maschine montiert haben, ermöglicht Ihnen dieses Steuerungsmenü, den gesamten Bearbeitungsprozess virtuell zu simulieren, um potenzielle Fehler im Code zu identifizieren und zu beheben. Durch die im Wesentlichen Ausführung des Programms, ohne die Maschine selbst zu aktivieren, können Sie einen effizienten und genauen Betrieb vom ersten Schnitt an gewährleisten.

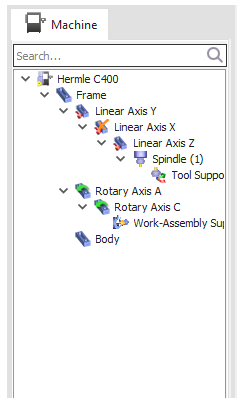

Dieser Tab bietet eine umfassende Ansicht aller definierten Komponenten, aus denen diese Maschine besteht. Jede Komponente wird visuell dargestellt, was Ihnen ein klares Verständnis der Maschinenstruktur vermittelt. Durch Rechtsklick auf eine beliebige Komponente gelangen Sie zu einem Kontextmenü mit mehreren Optionen:

• Komponente ausblenden: Diese Option ermöglicht es Ihnen, die ausgewählte Komponente vorübergehend aus der Ansicht zu entfernen. Dies kann hilfreich sein, um sich auf bestimmte Teile der Maschine zu konzentrieren oder die Anzeige zu entrümpeln. Ausgeblendete Komponenten können über eine entsprechende Menüoption leicht wieder eingeblendet werden.

• Transparent machen: Diese Option erhöht die Transparenz der ausgewählten Komponente, sodass Sie darunterliegende Komponenten klarer sehen können. Dies ist nützlich, um die interne Struktur komplexer Maschinen oder Komponenten mit überlappenden Elementen zu visualisieren.

• Informationen: Die Auswahl dieser Option öffnet ein detailliertes Informationsfenster über die ausgewählte Komponente. Dieses Fenster kann Spezifikationen wie die Vektoren, den Typ, den Ursprung oder andere relevante Daten der Komponente enthalten.

Ein Rechtsklick in der Steuerungsumgebung öffnet ein Pop-up-Menü mit diesen Optionen:

• Teil anzeigen: Öffnet ein neues Fenster mit einer Nahansicht der MTE-Teilesimulation.

• Teil Nachbearbeitung anzeigen: Öffnet ein neues Fenster mit einer Nahansicht für Nachbearbeitungsoperationen.

• Alles ausblenden: Blendet alle Komponenten in der 3D-Ansicht aus.

• Alles transparent machen: Macht alle Komponenten in der 3D-Ansicht transparent.

• Kinematikanalyse: Analysiert die Kinematik und zeigt einen Bericht an.

• Informationen: Zeigt Informationen über die ausgewählte Komponente an.

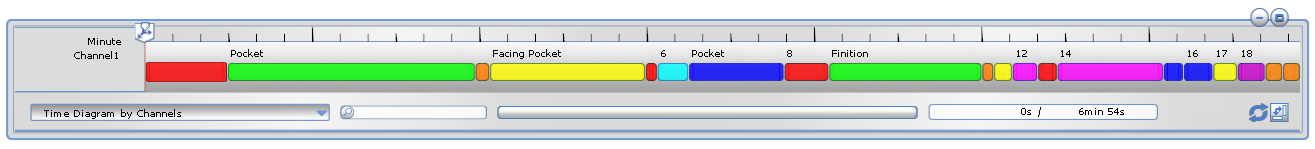

Beim Drehen und Schweizer Drehen wurden die Grafiken des Gantt-Diagramms erneuert.

Es kann verschoben und seine Größe kann geändert werden!

Das Gantt-Diagramm verfügt über ein Rechtsklick-Menü, das Ihnen eine präzise Steuerung der Simulation ermöglicht:

Zyklusnavigation: Springen Sie mühelos zu bestimmten Punkten innerhalb eines Zyklus, wie z. B. Anfang, Ende oder einer bestimmten benutzerdefinierten Position. Dies ermöglicht eine gezielte Untersuchung kritischer Momente.

Zyklusbearbeitung & Verwaltung: Modifizieren Sie bestimmte Zyklen direkt, passen Sie Werkzeugoptionen nach Bedarf an und lösen Sie Neuberechnungen aus, um Ihre Simulation fein abzustimmen.

Steuerflussmanagement: Strategisch setzen Haltepunkte um die Simulation an vordefinierten Zeitpunkten anzuhalten. Dies erleichtert die eingehende Analyse und Fehlerbehebung.

• Kollisionsanalyse: Für eine zusätzliche Sicherheitsebene integriert die Simulation eine erweiterte Kollisionserkennung. Diese proaktive Funktion identifiziert potenzielle Konflikte und stellt sicher, dass das Programm reibungslos läuft und unbeabsichtigte Zwischenfälle vermieden werden.

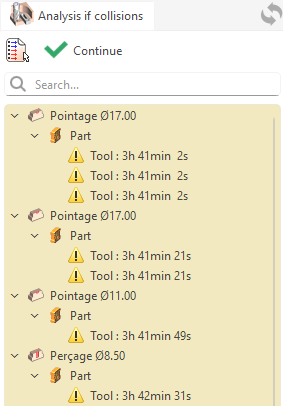

Kollisionsbaum

Der Baum wurde in Qt neu implementiert, unterstützt jetzt die Suche und berücksichtigt korrekt die ausgewählten Einheiten, anstatt immer Werte in Millimetern anzuzeigen.

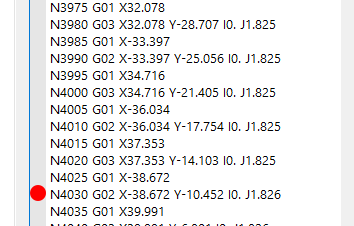

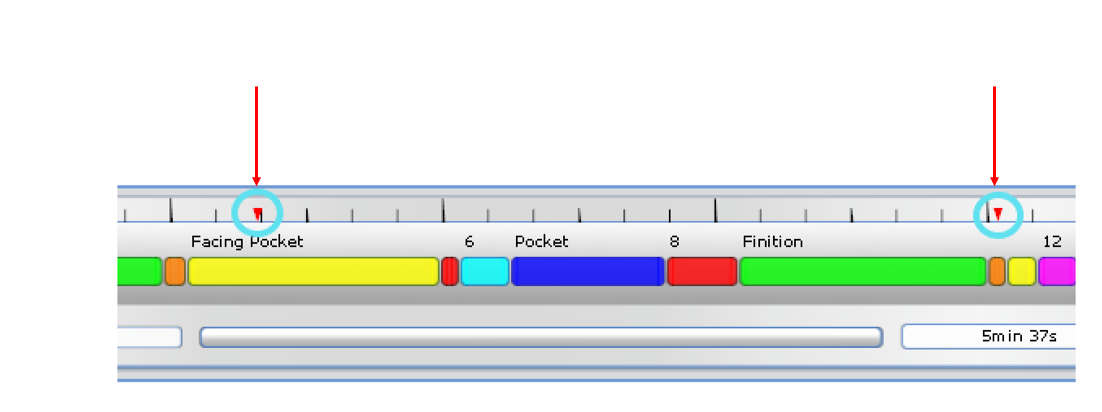

Haltepunkte können jetzt direkt aus dem Popup-Fenster aktiviert oder deaktiviert werden. Ein aktiver Haltepunkt (in Rot) stoppt die Ausführung, während ein deaktivierter Haltepunkt (in Grün) die Fortsetzung ermöglicht. Diese Aktion kann vom Gantt-Diagramm oder dem NC-Programm aus durchgeführt werden.

Werkzeugwechselpunkte sind jetzt sichtbar und zeigen Tooltips in der MTE-Simulation an.

Koordinatenfenster

Die Teile- und Maschinenursprünge können mit der Schaltfläche unten rechts geändert werden.

Tooltips sind für Symbole und Schaltflächen verfügbar.

Alle Symbole sind für den Dunkelmodus angepasst, und das Rotationssymbol zeigt nun deutlich an, ob es das Rohteil, das Werkzeug oder keines von beiden beeinflusst.

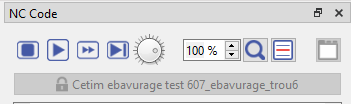

Diese Steuerelemente ermöglichen es Ihnen, die Simulation des NC-Codes zu steuern und den NC-Code detaillierter anzuzeigen:

• Start/Stopp-Wiedergabetaste: Diese Schaltfläche wird verwendet, um die Simulation des NC-Codes zu starten und zu stoppen.

• Schrittweise Vorwärtstaste: Diese Schaltfläche wird verwendet, um den NC-Code Zeile für Zeile zu durchlaufen.

• Nächster Zyklus-Taste: Diese Schaltfläche wird verwendet, um den nächsten Zyklus des NC-Codes zu simulieren.

• Regler zur Steuerung der Simulationsgeschwindigkeit: Dieser Regler wird verwendet, um die Geschwindigkeit der Simulation anzupassen.

• Lupe: Diese Schaltfläche wird verwendet, um die Größe des NC-Codes im Fenster zu vergrößern oder zu verkleinern.

• Suchschaltfläche: Diese Schaltfläche wird verwendet, um nach einer bestimmten Koordinate im NC-Code zu suchen.

• Gehe zu Zeile-Schaltfläche: Diese Schaltfläche wird verwendet, um schnell zu einer bestimmten Zeilennummer im NC-Code zu springen.
