Die Machine Tool Environment (MTE), ein optionales Modul innerhalb von GO2cam, fungiert als virtuelle Bearbeitungsumgebung zur Simulation und Optimierung von Prozessen, bevor die eigentliche Bearbeitung beginnt.

Hauptfunktionen

Realistische Werkzeugwegsimulation: MTE zeichnet sich dadurch aus, dass es nicht nur die programmierten Werkzeugwege, sondern auch die Zwischenzyklusbewegungen, Werkzeugwechsel und Maschinenaktionen (Achsenbewegungen, Tischrotationen) simuliert, die vom maschinenspezifischen Postprozessor vorab berechnet wurden. Dieser ganzheitliche Ansatz bietet eine hochrealistische Darstellung des gesamten Bearbeitungsprozesses.

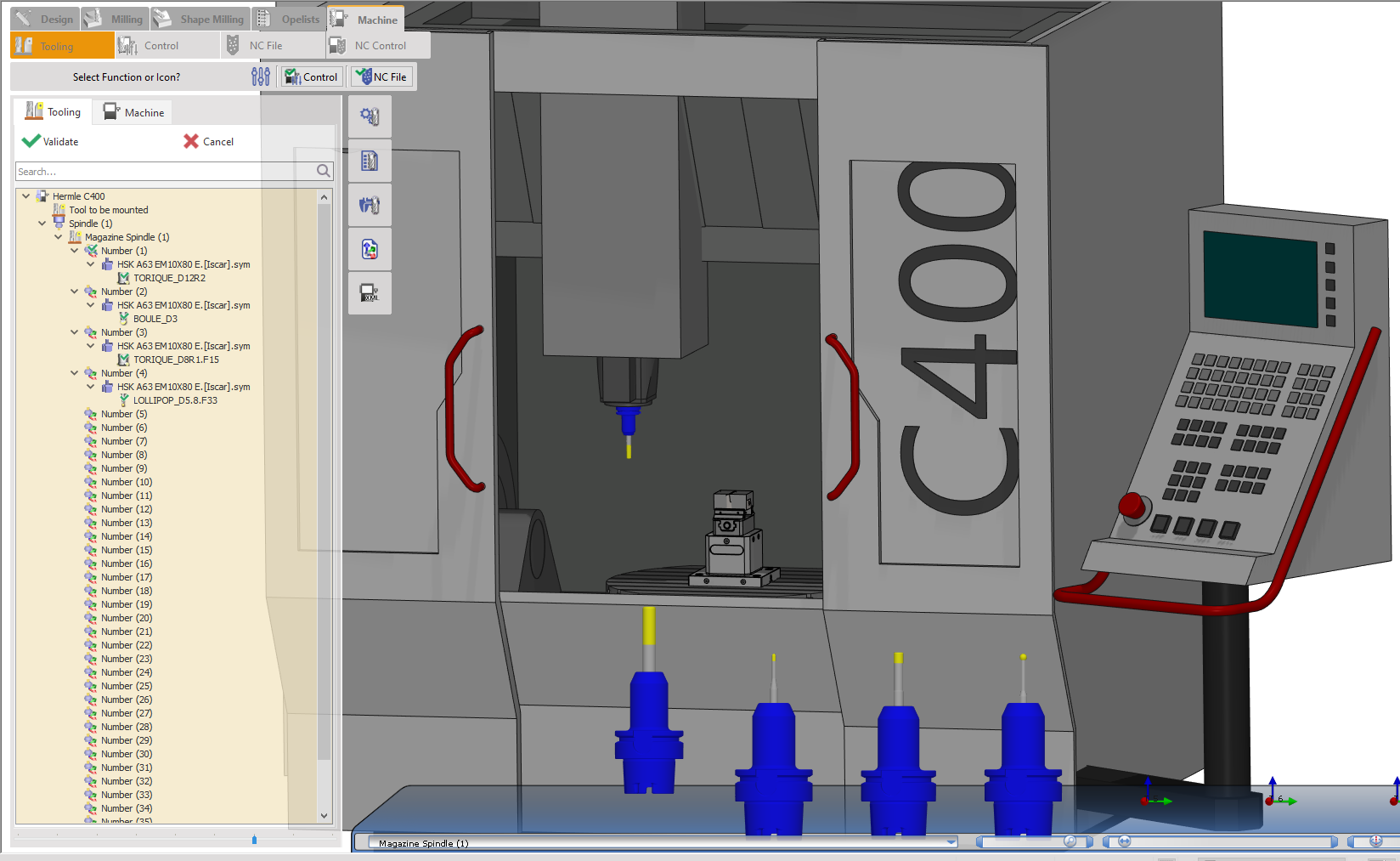

Beispiel für MTE beim Fräsen

Vereinfachte Werkzeugdefinition und -verwaltung: MTE optimiert den Prozess der Definition und Nummerierung der Werkzeuge, die in einem Bearbeitungsprojekt verwendet werden. Diese benutzerfreundliche Oberfläche gewährleistet eine effiziente Werkzeugorganisation und reduziert das Fehlerrisiko.

Prinzipien

Abhängigkeit vom Postprozessor: Im Gegensatz zu herkömmlichen CAM-Simulationen stützt sich MTE auf eine Maschinendatei mit einem geladenen Postprozessor. Diese Postprozessor-Daten liefern entscheidende Informationen über die Zwischenzyklusbewegungen und Maschinenaktionen, wodurch MTE eine hochpräzise Simulation generieren kann.
Definition der Maschinenkinematik: MTE erfordert ein vordefiniertes 3D-CAD-Modell der spezifischen Werkzeugmaschine, die im Herstellungsprozess verwendet wird. Dieses Modell im X_T-Dateiformat stellt die Kinematik (Bewegungen) der Maschine genau dar. Die Erstellung dieses Modells beinhaltet in der Regel die Zusammenarbeit mit einem Techniker von GO2cam International oder einem Wiederverkäufer, um die Kompatibilität mit dem Postprozessor sicherzustellen.

Maschinenkompatibilität

MTE bietet eine beeindruckende Kompatibilität mit einer Vielzahl von Werkzeugmaschinen und lässt sich nahtlos in die meisten herkömmlichen Bearbeitungsaufbauten integrieren. Diese Vielseitigkeit ermöglicht es den Benutzern, die Fähigkeiten von MTE für ein breites Spektrum von Fertigungsanwendungen zu nutzen.

Die Aktivierung des MTE-Moduls in Ihrer GO2cam-Lizenz schaltet eine neue Registerkarte frei. Diese Registerkarte bietet drei spezielle Menüs für:

Werkzeuge : Dieses Menü ermöglicht es Ihnen, die Werkzeuge zu definieren und zu verwalten, die Sie in Ihrem Bearbeitungsprojekt verwenden werden. Dies beinhaltet die Zuweisung von Werkzeugnummern und die Sicherstellung der Kompatibilität mit Ihrem gewählten Maschinensatz.
Steuerung : Das Menü Steuerung bietet eine umfassende Auswahl an Optionen zur Manipulation und Anpassung der MTE-Simulationsumgebung. Sie können dieses Menü wahrscheinlich verwenden, um die Simulationswiedergabe zu starten, zu pausieren und anzupassen oder auf spezifische Ansichten und Einstellungen für eine detailliertere Analyse zuzugreifen.
NC-Datei: This menu facilitates interaction with the NC file that drives the MTE simulation. You can potentially access information within the NC file, such as specific toolpaths or machine commands, for further verification and optimization of your machining process.

Sehen Sie sich ein Video an, das MTE mit einem Beispiel vorstellt.
