Ein Bohrkopf ist ein Bearbeitungsaufsatz, der es Fräsmaschinen ermöglicht, Drehoperationen durchzuführen und somit Fräs- und Drehfähigkeiten in einer einzigen Aufspannung kombiniert. Diese spezialisierten Werkzeughalter werden an der Spindel der Maschine montiert und halten einstellbare Schneidwerkzeuge, um vorhandene Bohrungen präzise zu vergrößern, zu bearbeiten oder zu modifizieren.

Häufige Anwendungen:

  • Vergrößerung von Bohrungen auf präzise Durchmesser.

  • Verbesserung der Rundheit und Oberflächengüte von Bohrungen.

  • Bearbeitung von Innendurchmessern mit engen Toleranzen

  • Korrektur von nicht ausgerichteten oder außermittigen Bohrungen.

Vorteile:

  • Hohe Präzision – Ermöglicht feine Anpassungen.

  • Vielseitigkeit – Kann eine Reihe von Durchmessern mit einem einzigen Kopf bearbeiten.

  • Bessere Oberflächengüte – Erzeugt glattere Bohrungen als reines Bohren.


Hauptmerkmale des Ausdrehen Kopf Produkts sind:

  • Kompatibilität mit vertikale und horizontale Bearbeitungszentren .

  • Integration von Bohrkopf von führenden Herstellern (z.B. d’Andrea) .

Begrenzung

  • Einzelachsensteuerung : Das System unterstützt derzeit nur eine gesteuerte Drehachse (U-Achse)


Maschinendatei Konfiguration

Um die Maschine korrekt einzurichten:

Laden Sie die Spindel und den Bohrkopf in die Maschinendatei.

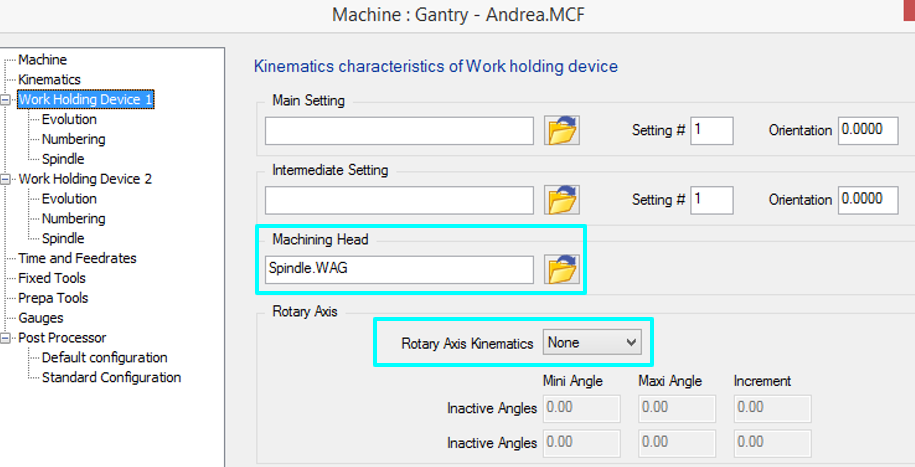

  1. Die 3-Achsen-Spindel wird als Spannmittel #1 .

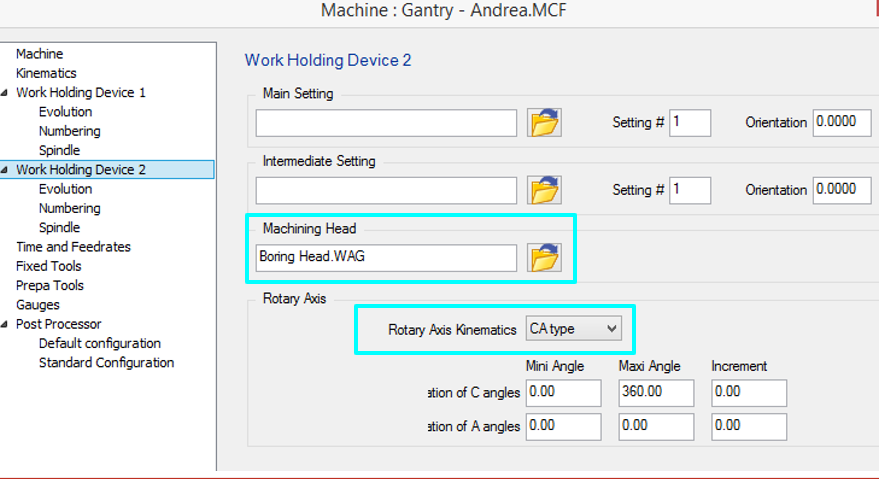

  2. Die Bohrkopf wird als Spannmittel #2 .

image-20250423-100242.png image-20250423-100433.png

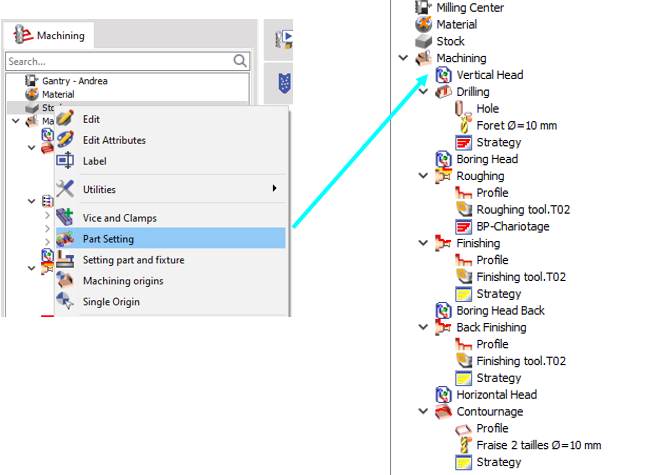

Teileinstellung

Die Die Funktion Teileinstellung ermöglicht einen einfachen Wechsel zwischen Kinematiken. Ermöglicht dem Benutzer, einfach zwischen verschiedenen Kopfkonfigurationen (z.B. Frässpindel vs. Bohrkopf) zu wechseln, ohne die Maschineneinrichtung neu zu definieren.

Da der Bohrkopf als Spannmittel #2 definiert ist, stellt die Teileinstellung den korrekten Werkzeugweg und die Post-Processing-Ausgabe basierend auf der aktiven Kinematik sicher. Hilft bei der Aufrechterhaltung der korrekten Werkzeugorientierung beim Wechsel zwischen Fräs- und Drehoperationen, insbesondere bei der Arbeit mit Rundtischen (z.B. Bearbeitung gegenüberliegender Seiten eines Teils in einer einzigen Aufspannung).

Anwendungsbeispiel:

  1. Für Fräsbearbeitungen : Wählen Sie die Standardspindel (Spannmittel #1).

  2. Für Dreh-/Ausdreharbeiten : Wechseln Sie über die Teileinstellung zur Bohrkopf (Spannmittel #2).

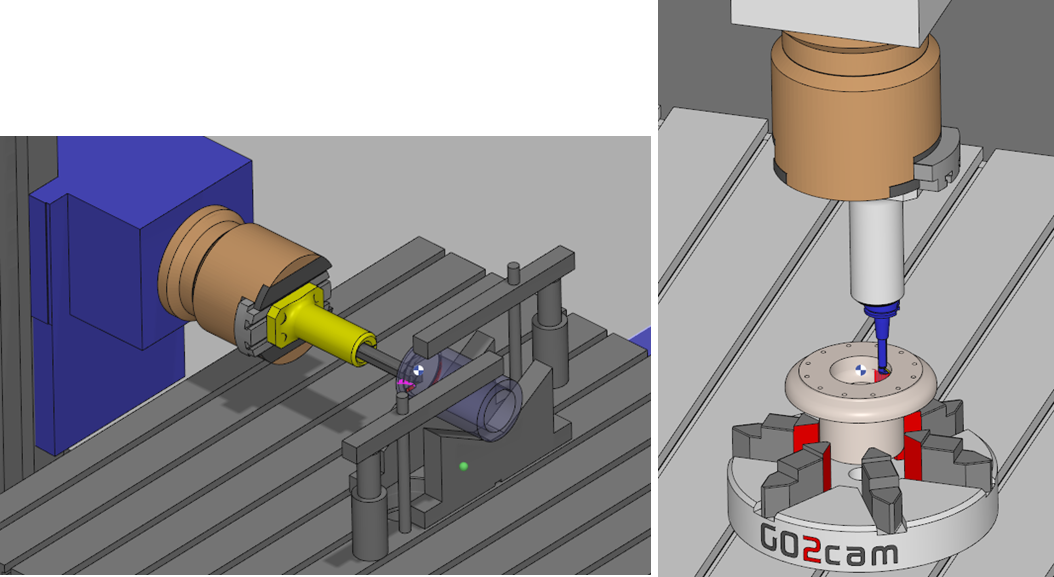

  3. Mehrseitenbearbeitung : Wenn ein Rundtisch vorhanden ist, stellt die Teileinstellung die korrekte Werkzeugpositionierung für die Bearbeitung verschiedener Flächen des Werkstücks in einer einzigen Operation sicher.
