Dieses Menü wird verwendet, um die Maschinenumgebung zu konfigurieren, um die Bearbeitungssimulation zu ermöglichen.
Für Bearbeitungsoperationen muss der Benutzer zuerst die Werkzeuge und Spannmittel definieren.

Wenn Sie auf das Werkzeug-Menü klicken, werden Sie aufgefordert, das Werkzeug einzurichten.

Der Werkzeugbaum zeigt alle für den Bearbeitungsprozess erforderlichen Werkzeuge an.

Unter „Zu montierendes Werkzeug“ finden Sie Werkzeuge, die derzeit nicht montiert sind.

Unter „Magazin Spindel/Revolver“ sehen Sie das Werkzeugmagazin der Maschine, das bereits montierte Werkzeuge auflistet.

Um ein Werkzeug zu montieren, ziehen Sie es von seiner Werkzeugaufnahme an die entsprechende Tasche im Magazin. Fügen Sie für jedes Werkzeug einen Werkzeughalter hinzu, falls dieser noch nicht definiert wurde.

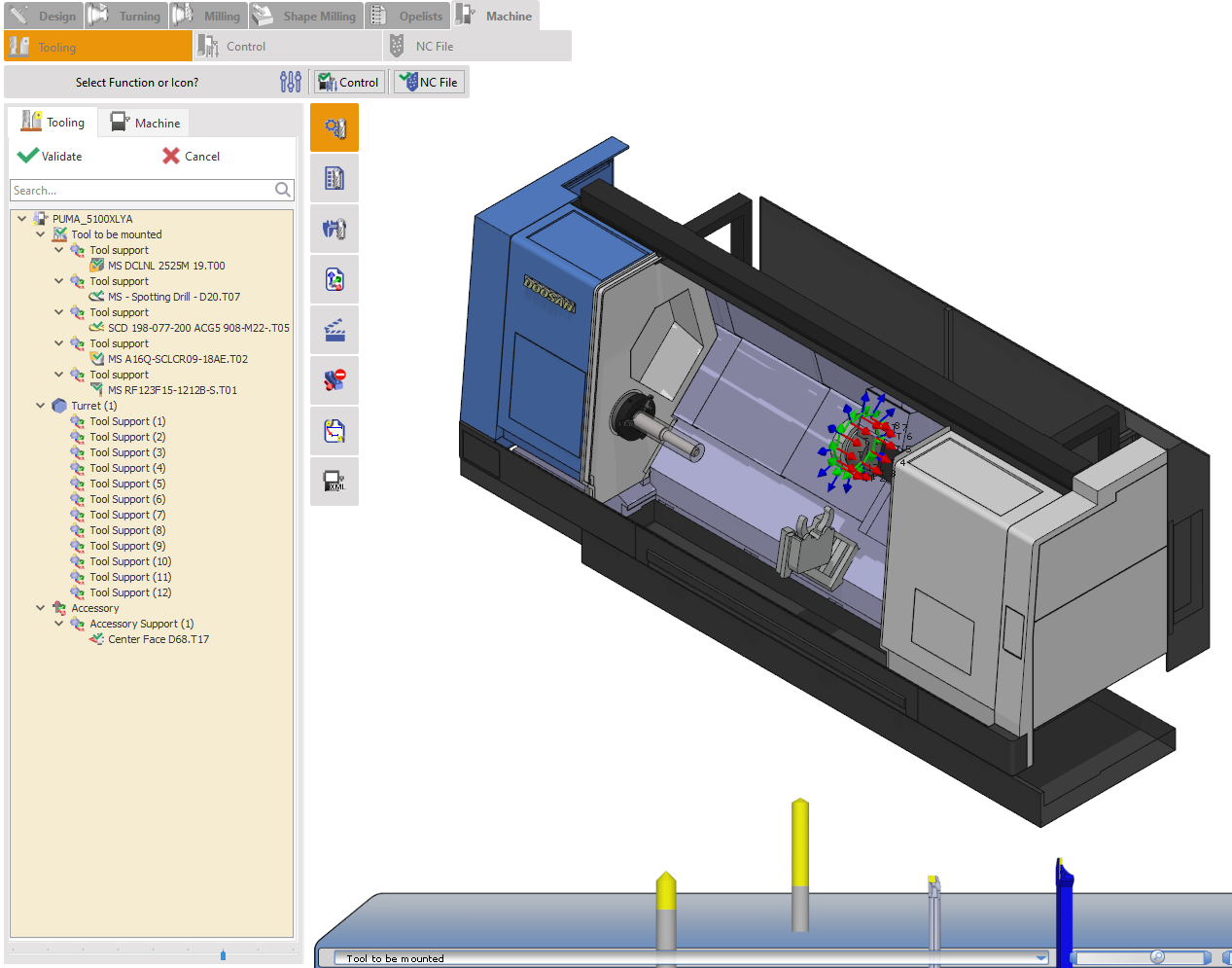

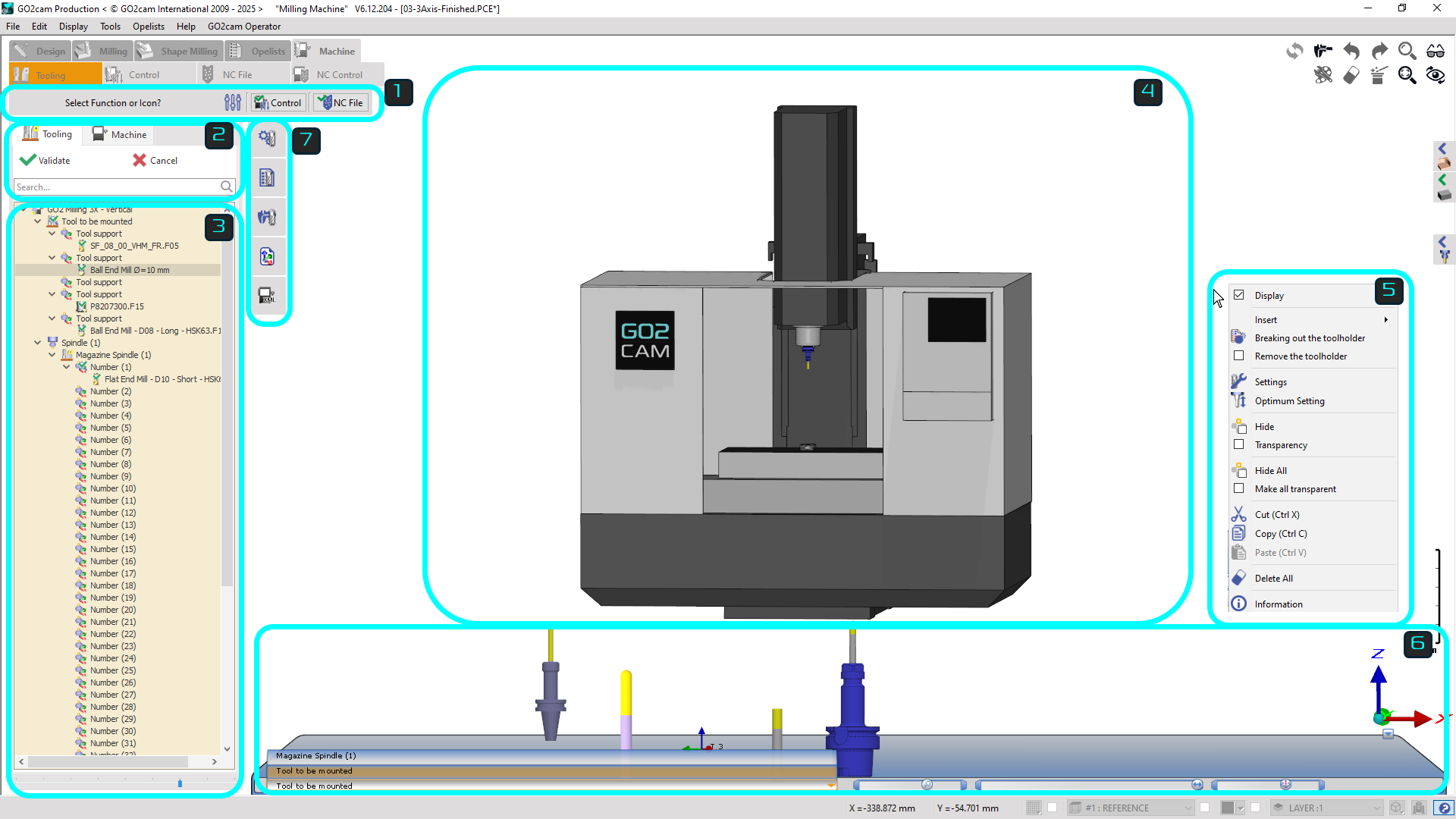

Der Unter-Tab „Maschine“ zeigt die Einrichtung der Maschine.

Menüleiste: Bietet Einstellungen für die grafische Anzeige, Kollisionserkennung, Validierung und Aufruf des Steuerungsmenüs sowie Validierung und Aufruf des Postprozessors.

Werkzeugbaum-Tab: Es sind zwei Tabs vorhanden; der Haupt-Werkzeug-Tab für alle Einstellungen des Werkzeugs an der Maschine und der Maschinen-Tab für die Anzeigefunktionen der Maschinenkomponenten.

Werkzeugbaum: Der Baum listet alle Werkzeugmontageachsen an der Maschine auf. Er ist unterteilt in die Liste der zu montierenden Werkzeuge und die Ständer/Revolver/Spindeln, auf denen die Werkzeuge montiert werden können.

Grafikfenster: Das 3D-Modell der Maschine und ihrer Komponenten sowie Werkzeugmontageachsen, mit denen interagiert werden kann, um Werkzeuge und Werkzeughalter manuell zu montieren. Dies bietet ein visuelles Verständnis der Einstellungen.

Pop-up-Menüs: Verschiedene Pop-up-Menüs mit unterschiedlichen Funktionen für jeden Abschnitt sind verfügbar, wie z. B. der Baum, Werkzeug/Werkzeughalter, Maschinenfenster usw.

Werkzeugständer: Die 3D-Modelle der zu montierenden oder bereits montierten Werkzeuge werden unten auf dem Ständer angezeigt. Der Benutzer kann die Werkzeuge von dort auf die Maschine ziehen, Werkzeughalter hinzufügen usw.

Symbolleistenbefehle : Dieses Menü bietet erweiterte Einstellungen für den Werkzeug- und Bearbeitungsprozess.

Sehen Sie sich ein Video an, das die Benutzeroberfläche und ihre Funktionen beschreibt.

Allgemeine Manipulation

Die Werkzeugumgebung umfasst nützliche Funktionen, aber die Manipulation komplexer 3D-Modelle (wie Mehrachsen-Revolver) kann schwierig sein. Benutzer sollten Filter und Maussteuerungen verwenden, um die Modellpositionierung zu verbessern und visuelle Hindernisse zu vermeiden.

Manipulation des Werkzeugständers

Der Werkzeugständer ist ein interaktiver 3D-Werkzeugwagen, der für die Vorbearbeitung verwendet wird. Er ermöglicht Zoomen, Drehen und Filtern, um Werkzeuge zu inspizieren und nur die im Maschinenmagazin geladenen anzuzeigen. Sobald Werkzeuge montiert sind, kann der Ständer minimiert werden, da sein Hauptzweck erfüllt ist.

Maschinenbaum-Tab

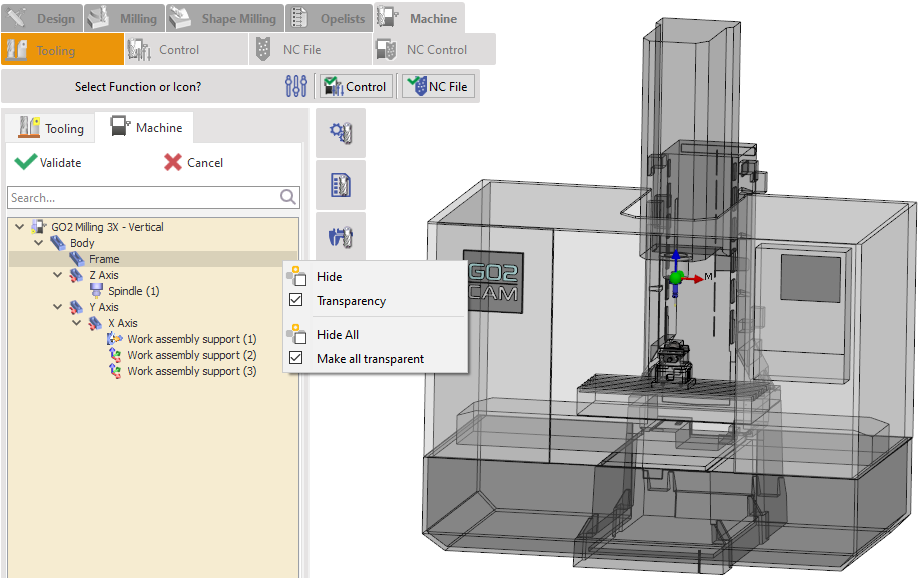

In der MTE-Umgebung können Benutzer im Tab „Maschinenbaum“ 3D-Maschinenkomponenten ausblenden, einblenden oder transparent machen, im Gegensatz zum Tab „Werkzeugbaum“, der auf Werkzeuge und Werkzeughalter beschränkt ist. Er listet alle Maschinenkomponenten für einfachen Zugriff auf und ermöglicht die eingeschränkte Bewegung von Teilen für präzise 3D-Manipulation.

Im Werkzeug-Menü finden Sie einen Abschnitt mit der Bezeichnung „Zu montierendes Werkzeug“ . Jede Werkzeugaufnahme in diesem Abschnitt enthält ein zu montierendes Werkzeug. Um ein Werkzeug manuell zu montieren, ziehen Sie es einfach per Drag & Drop aus dem Abschnitt ‘ Zu montierendes Werkzeug ’ auf eine verfügbare Werkzeugaufnahme an Ihrem Revolver oder Ihrer Spindel.

Beispiel:

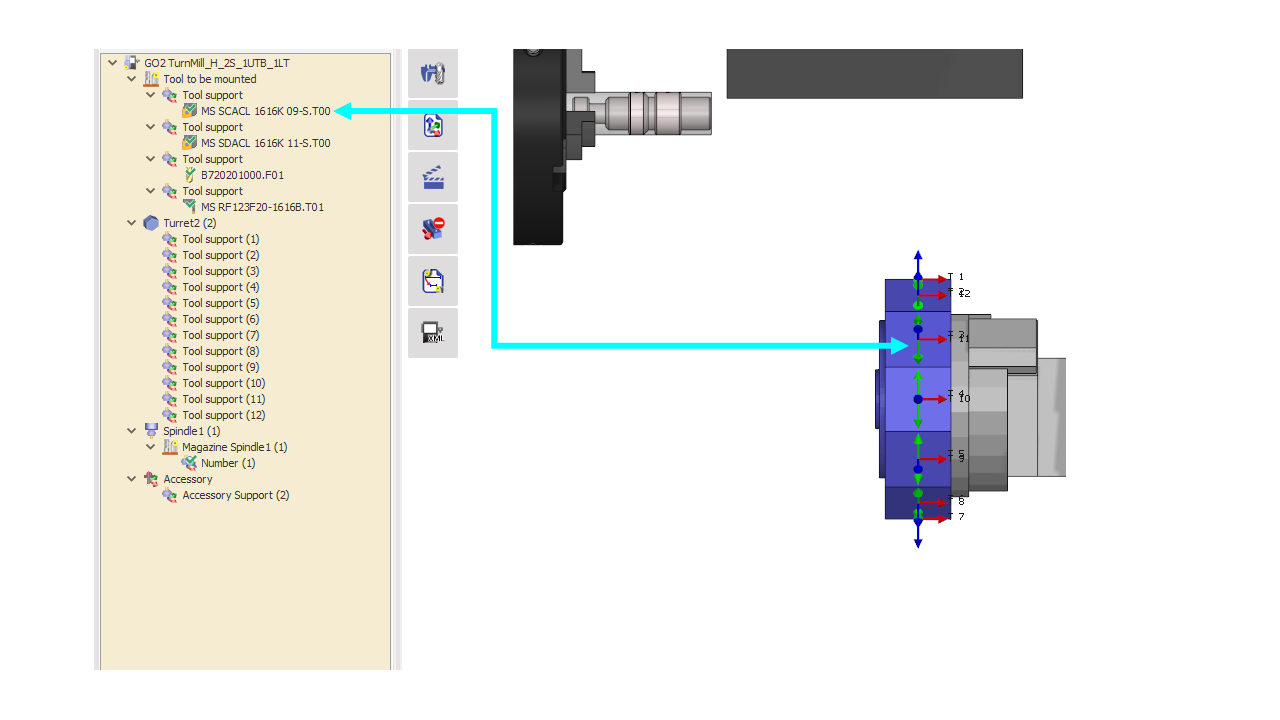

In den bereitgestellten Bildern wird das Werkzeug „MS RF 123F20-16168.T01“ gezogen und abgelegt auf Revolver 2, Werkzeugaufnahme (1) .

1. Bild 1 zeigt die ursprüngliche Position des Werkzeugs im Abschnitt „Zu montierendes Werkzeug“ .

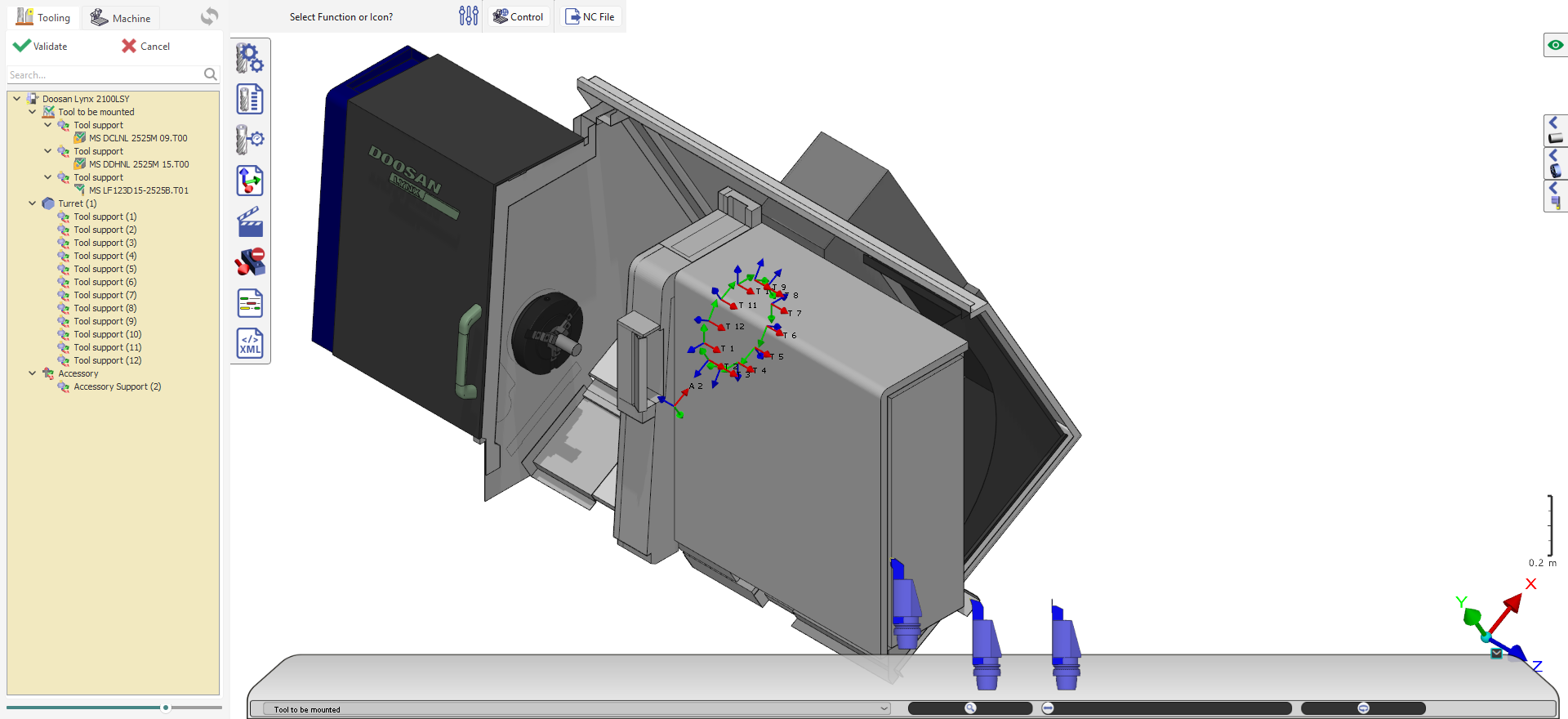

2. Bild 2 zeigt das Werkzeug, nachdem es auf der Revolverwerkzeugaufnahme platziert wurde.

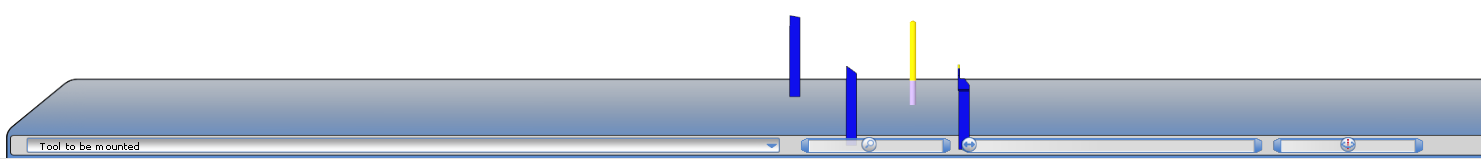

Im MTE-Werkzeug-Interface finden Sie unten einen Ständer ( gezeigt in Bild 3 ), der montagebereite Werkzeuge enthält. Um ein Werkzeug manuell zu montieren, ziehen Sie einfach das 3D-Modell auf die gewünschte Revolver- oder Spindelwerkzeugaufnahme, die jeweils mit einem nummerierten Achsensystem zur einfachen Identifizierung gekennzeichnet ist.

Im Abschnitt „Zu montierendes Werkzeug“ ( gezeigt in Bild 1 ) können Sie Werkzeuge montieren, indem Sie sie direkt auf Ihren Revolver oder Ihre Spindel ziehen. Der Montagemontageprozess ist einfach:

1. Wählen Sie das Werkzeug im Werkzeugbaum aus

2. Ziehen Sie es, während Sie die linke Maustaste gedrückt halten

3. Lassen Sie die Taste los und klicken Sie auf die gewünschte Werkzeugaufnahme am Revolver oder an der Spindel

Hier können Sie ein Video ansehen, das die verschiedenen Methoden der manuellen Werkzeugmontage an einer MTE-Maschine demonstriert.

Neu

Diese Option entfernt alle aktuell auf der Spindel oder dem Revolver montierten Werkzeuge, sodass Sie mit einer neuen Werkzeugkonfiguration neu beginnen können.

Öffnen

Öffnen Sie eine vorhandene FMO-Datei

Speichern unter…

Speichern Sie die gesamte Werkzeugkonfiguration auf der Maschine als FMO-Datei

Spannmittel

Spannmittel/WAGs können durch Rechtsklick auf die Maschine im Baum oder im 3D-Fenster schnell aufgerufen und konfiguriert werden.

• Dieser Befehl ist als Option im Pop-up-Menü verfügbar wenn keine Teileinstellung programmiert wurde.

• Im Tab „Maschine“ können die Einstellungen für die hinzugefügte Komponente durch Rechtsklick im Baum oder im 3D-Fenster aufgerufen werden.

Maschinenwerkzeuge zuordnen

Ersetzt automatisch Werkzeuge, die in den Zyklen definiert sind, durch kompatible Werkzeuge, die bereits auf der Maschine montiert sind (als FMO-Datei). Klicken Sie auf den Link für Details.

Werkzeugliste

Liste der Werkzeuge öffnen

Alle Werkzeughalter löschen

Entfernt alle soliden Werkzeughalter auf der Maschine

Alle löschen

Entfernt jedes Werkzeug und jeden Werkzeughalter, der auf der Maschine montiert ist

Anzeige

Zum Ausblenden/Einblenden des Werkzeugständers

Mitte-zu-Mitte

Zum Anpassen des Abstands zwischen den Werkzeugen auf dem Werkzeugständer.

Einfügen

Ermöglicht das Hinzufügen eines soliden oder Standard-Werkzeughalters

Ausblenden

Blendet das Werkzeug und den Werkzeughalter, die an der ausgewählten Werkzeugaufnahme befestigt sind, in der 3D-Umgebung aus/ein

Transparenz

Macht die ausgewählte Komponente in der 3D-Umgebung transparent

Alle ausblenden

Blendet die ausgewählte Gruppe von Komponenten in der 3D-Umgebung aus

Alle transparent machen

Macht die ausgewählte Gruppe von Komponenten in der 3D-Umgebung transparent

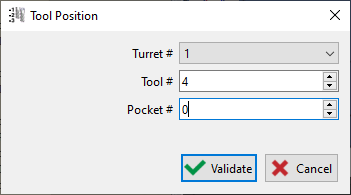

Position ändern

Ermöglicht das Verschieben der Komponenten der aktuellen Werkzeugaufnahme zu einer anderen Werkzeugmontageposition in der Maschine. Dies kann ein anderer Revolver oder Ständer, eine andere Werkzeugaufnahmeposition am Revolver oder sogar eine andere Taschenposition in derselben Werkzeugaufnahme sein, falls verfügbar.

Ausschneiden

Entfernt die Komponenten aus der ausgewählten Werkzeugaufnahme (im Zwischenspeicher gehalten), die an eine andere Werkzeugaufnahmeposition eingefügt werden können.

Kopieren

Erstellt eine Duplikat des ausgewählten Werkzeugs im Zwischenspeicher

Einfügen

Fügt das Werkzeug aus dem Zwischenspeicher ein

Automatische Montage auf

... Die Revolver und/oder Ständer der Maschine.

Für das ausgewählte Werkzeug wählt der Benutzer den Revolver oder den Ständer aus, auf dem es montiert werden soll. Dies ist eine Art halbautomatische Montage.

Werkzeughalter ausbrechen

Explodiert Standard-Werkzeughalter und ihr Werkzeug, um den Werkzeughalter ersetzen zu können

Revolver indexieren

Weisen Sie für nicht-koaxiale Revolver manuell Werkzeugpostpositionen zu.

Einstellungen

Werkzeuge können durch Ändern ihrer effektiven Länge (einstellbarer Wert), durch Verschieben oder Drehen angepasst werden. Während der Anpassung werden die Werkzeug-Gauge-Werte – effektive Länge, X/Y/Z-Translation und Y/Z-Rotation – dynamisch berechnet und angezeigt.

Gruppeneinstellungen

Ermöglicht die kollektive Konfiguration von Werkzeugparametern, z. B. für Werkzeuge auf einem Ständer in der Schweizer-Drehmaschine.

Werkzeugrichtung umkehren

Dreht das Werkzeug um 180°.

Optimale Einstellung

Nur beim Fräsen, es wird automatisch auf die richtige nutzbare Länge umgeschaltet.

Information

Ermöglicht den Abruf der Werkzeugmerkmale, einschließlich der Liste der Zyklen, die dieses Werkzeug verwenden.
