Das MTE-Modul enthält eine Funktion namens WanaGO (Workshop Analysis), die die Maschinenauswahl automatisiert. Dieser Prozess berücksichtigt die Programmierung des Teils, die benötigten Werkzeuge und die Werkzeugdaten. Das Kernkonzept besteht darin, ein Teil zu programmieren, ohne Werkzeuge oder eine Maschine anzugeben. WanaGO analysiert dann verfügbare Maschinen und deren Werkzeugbestückung, um die beste Übereinstimmung zu finden.

Implementierung

Zur Verwendung von WanaGO:

  1. Klicken Sie auf die Registerkarte "Maschine" und dann auf die Schaltfläche "GO".

WanaGO führt eine zweistufige Analyse durch:

  • Kinematik: Vergleicht die Fähigkeiten der Maschine mit den Anforderungen des Teils.

  • Werkzeugbestückung: Gleicht verfügbare Maschinenwerkzeuge mit dem Werkzeugbedarf des Teils ab.

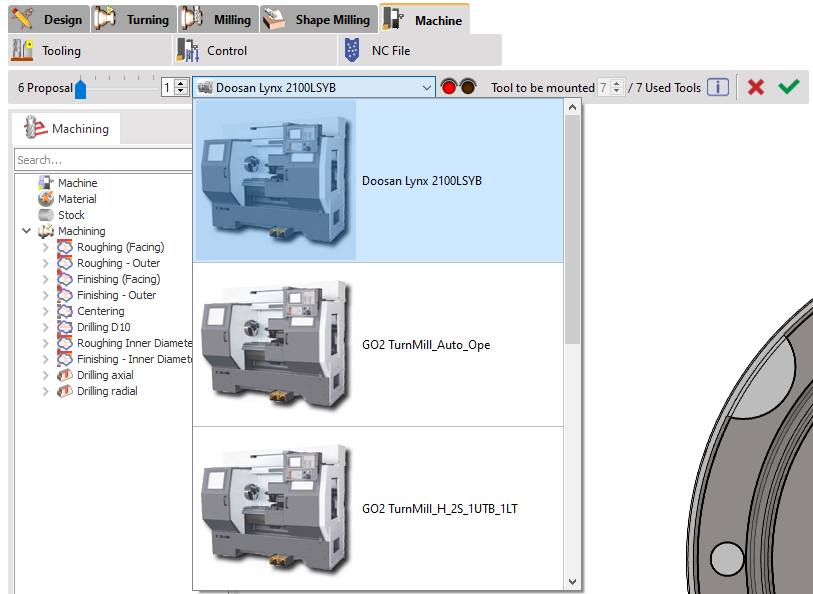

  1. Die Anzahl der Vorschläge wird angezeigt; Sie können die Liste der Maschinen im Dropdown-Menü abrufen. Wenn Sie 1 Maschine auswählen, wird Ihnen mitgeteilt, wie viele Werkzeuge montiert werden sollen, während das programmierte Werkzeug mit den festen Werkzeugen der Maschine verglichen wird.

  2. Weitere Informationen erhalten Sie, indem Sie auf das Informationssymbol klicken, um den Werkzeugdialog zu öffnen.

  3. Sobald Sie die bevorzugte Maschine ausgewählt haben, klicken Sie auf das grüne Symbol.


Regeln für die Vorauswahl von Maschinen

  • WanaGO durchsucht das Maschinenverzeichnis nach kompatiblen Optionen basierend auf dem Bearbeitungstyp (Drehen oder Fräsen), der Spindelauslastung und den Achsanforderungen.

  • Es vergleicht die Werkzeuge des Teils mit den festen Werkzeugen der Maschine und identifiziert exakte Übereinstimmungen und mögliche Ersatzwerkzeuge.

  • Es wählt auch Maschinen basierend auf den Rohteilabmessungen aus und stellt sicher, dass nur Maschinen angezeigt werden, die mit dem aktuellen Rohteil übereinstimmen.

Im Wesentlichen vereinfacht WanaGO die Maschinenauswahl, indem sowohl die Maschinenfähigkeiten als auch die Werkzeugverfügbarkeit bewertet werden.

Voraussetzung für die Werkzeuge

Um die für die Programmierung verwendeten Werkzeuge mit den festen Werkzeugen der Maschine zu vergleichen, müssen wir die Werkzeuge zuerst als 'Referenzwerkzeug' deklarieren.

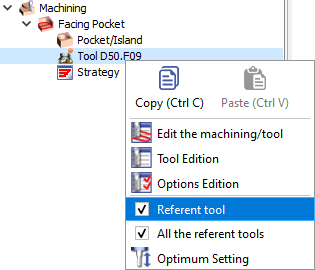

Klicken Sie mit der rechten Maustaste auf das Werkzeug, um auf die Option zuzugreifen.

Danach wird das Werkzeug mit einem orangefarbenen Symbol hervorgehoben.

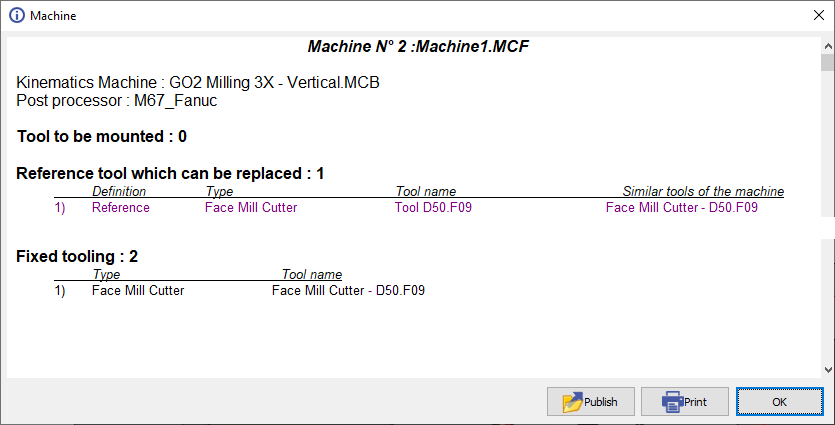

Nachdem der WanaGO-Befehl ausgeführt wurde, können Sie auf das Informationssymbol klicken und den folgenden Dialog erhalten:

Die hier gegebenen Informationen besagen, dass das Werkzeug 'Werkzeug D50', das für die Programmierung verwendet wird, durch ein ähnliches Werkzeug ersetzt werden kann, das auf der Maschine1 montiert ist.


Sonderregel für die Maschinen

Dieses Video zeigt einen vollständigen Prozess mit WanaGO.

Außerdem wird erklärt, wie Sie Sortierregeln gemäß den Maschinenfähigkeiten definieren können; die maximale Rohteilgröße kann in der Maschinendatei hinzugefügt werden.

Diese Informationen werden während des WanaGO-Vergleichsprozesses verwendet.
