Definition

Um Werkzeuge und Werkzeughalter mit spezifischen Merkmalen (Längenkorrektur, Durchmesser, nutzbare Länge usw.) zu speichern, können Werkzeugdateien (.FMO) erstellt werden.

Diese Dateien ermöglichen das Speichern mehrerer Werkzeug- und Werkzeughalterkonfigurationen für die spätere Verwendung an der Maschine. Eine FMO-Datei ist unabhängig von der Maschine und kann für mehrere Maschinen verwendet werden.

FMO-Dateien erstellen

Es gibt 3 Methoden, die Werkzeugkonfiguration in FMO-Dateien zu speichern.

Ohne Teil:

  1. Laden Sie eine Maschinendatei, die eine 3D-Modelldatei (.mcb) enthält

  2. Fügen Sie im MTE Werkzeug-Menü einige Werkzeuge und/oder Werkzeughalter auf den Werkzeugauflagen ein

  3. Bestätigen → die FMO-Datei wird im Kinemac-Ordner gespeichert.

Ohne Teil, aber mit festen oder vorbereiteten Werkzeugen in der Maschinendatei:

  1. Laden Sie diese Maschinendatei, die eine 3D-Modelldatei (.mcb) enthält

  2. Klicken Sie im MTE Werkzeug-Menü auf Werkzeuge automatisch montieren ,

  3. Bestätigen → die FMO-Datei wird im Kinemac-Ordner gespeichert.

Mit einem bearbeiteten Teil:

  1. Das Teil ist mit mehreren Werkzeugen programmiert

    1. Klicken Sie in den Hintergrund

    2. oder klicken Sie im Baum auf den Namen der Maschine oder Komponente (Spindel, Revolver)

  2. Wählen Sie Speichern unter…

  3. die FMO-Datei wird im Kinemac-Ordner gespeichert.

Saving FMO.png

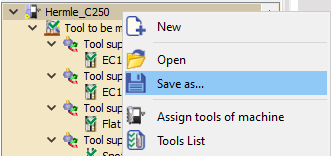

Right click on Tree.png

FMO-Dateien verwenden

  1. Bearbeiten Sie beim Auswählen der Maschine die Maschine und wählen Sie die gewünschte feste Werkzeugdatei im Bearbeitungsmodul (Drehen, Fräsen).

  2. In der Maschinendatei:

  • Gehen Sie zum Reiter Kinematik

  • Wählen Sie die gewünschte FMO-Datei

  • Klicken Sie auf OK und speichern Sie dann die Änderungen unter der Maschine.

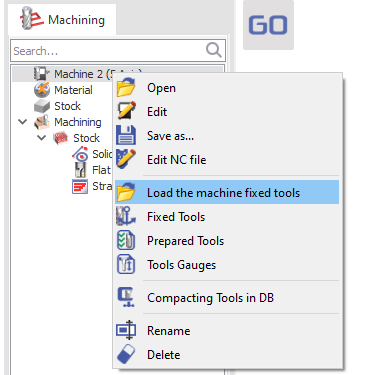

Rechtsklick auf Maschine

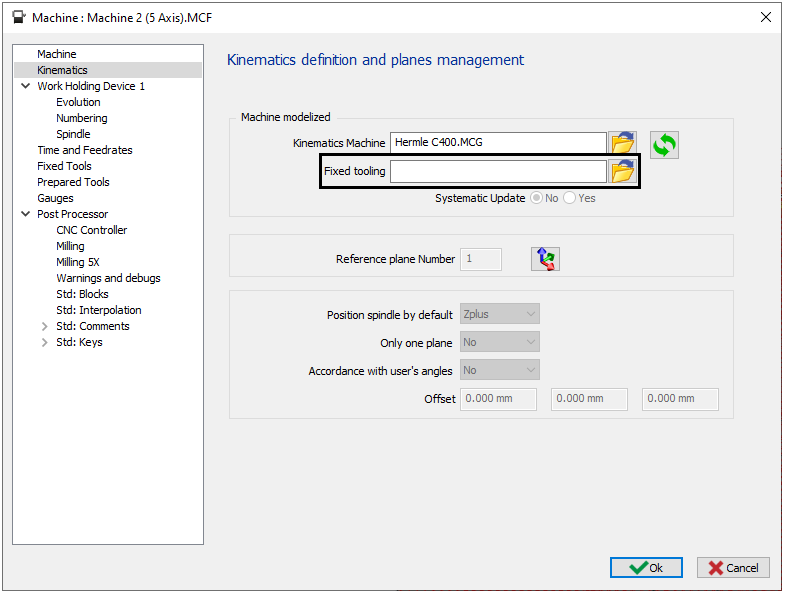

In der Maschinendatei

Option Systematische Aktualisierung in der Maschinendatei:

  • NEIN : eine Änderung im Werkzeug-Menü ändert NICHT die FMO-Datei.

  • JA : eine Änderung im Werkzeug-Menü ändert die FMO-Datei → Die FMO-Dateien folgen automatisch dem Zustand der Werkzeuge in der Maschine.

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

Werkzeuge der Maschine zuordnen


Dieser Befehl vereinfacht den Übergang von der Programmierung zur Produktion, indem generische oder Platzhalter-Zykluswerkzeuge automatisch durch die tatsächlich an der Maschine montierten Werkzeuge ersetzt werden.

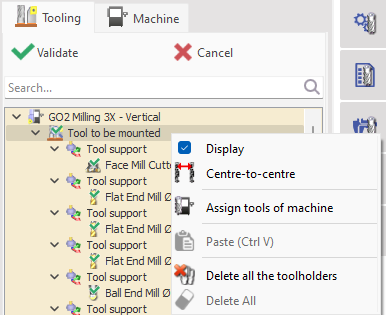

Der Werkzeuge der Maschine zuordnen Befehl kann durch Rechtsklick auf die Maschine oder den Abschnitt Zu montierendes Werkzeug aufgerufen werden.

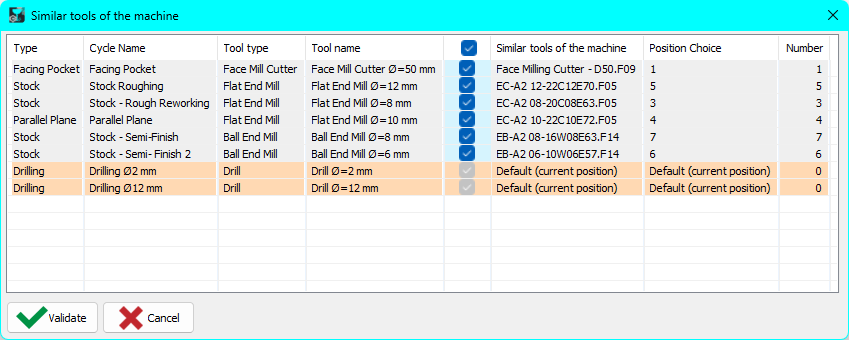

Wenn ausgewählt, erscheint ein Dialogfenster, das die Platzhalterwerkzeuge zusammen mit den kompatiblen montierten Werkzeugen anzeigt. Inkompatible Werkzeuge werden zur einfachen Identifizierung hervorgehoben. Bestätigen Sie die Auswahl, um die Werkzeuge zu ersetzen und zu montieren.

Assign tools of the machine dialog.png 		Assign tools of the machine.png

Diese Funktion ist besonders nützlich in Werkstätten mit mehreren ähnlichen Maschinen , wo jede Maschine ihre eigenen montierten Werkzeugsätze haben kann, möglicherweise von verschiedenen Herstellern. Während der Programmierung können Bearbeitungszyklen mit beliebigen kompatiblen Werkzeugen definiert werden, um die Operationen und Werkzeugwege zu validieren. Sobald die Zielmaschine ausgewählt ist, ersetzt dieser Befehl schnell die programmierten Werkzeuge durch die tatsächlich montierten Werkzeuge aus der FMO-Datei.

Nach dem Ersetzen kann der Montageprozess wie gewohnt abgeschlossen werden.

Sehen Sie sich ein Video an, das die Funktionsweise des Befehls auf der rechten Seite demonstriert.

HELP - MTE - Assign tools of machine-20251002-072623.png
