Einleitung

Die Verwaltung von Drehwerkzeugen in MTE ist aufgrund der verschiedenen Optionen und Positionen für die Werkzeugmontage in Dreh- und Schweizer Maschinen wesentlich komplexer als bei Fräswerkzeugen. Die Prozesse für die Montage und Einstellung von Drehwerkzeugen in MTE werden nachfolgend detailliert beschrieben.

Prozess für Werkzeuge ohne vorherige Werkzeughalter

Im Allgemeinen ist es Es wird empfohlen, während des Programmierprozesses keine Werkzeughalter für Drehwerkzeuge einzurichten.

Die Prozesse in MTE zum Laden der Werkzeuge in die Maschine werden nachfolgend beschrieben:

Werkzeughalter einfügen

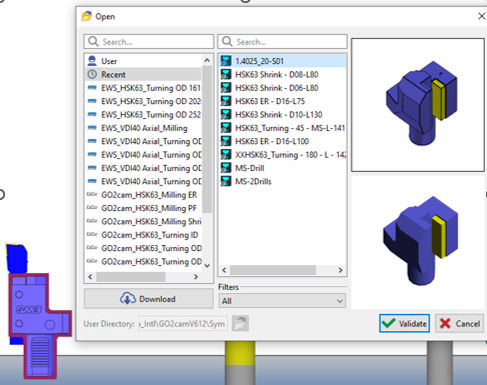

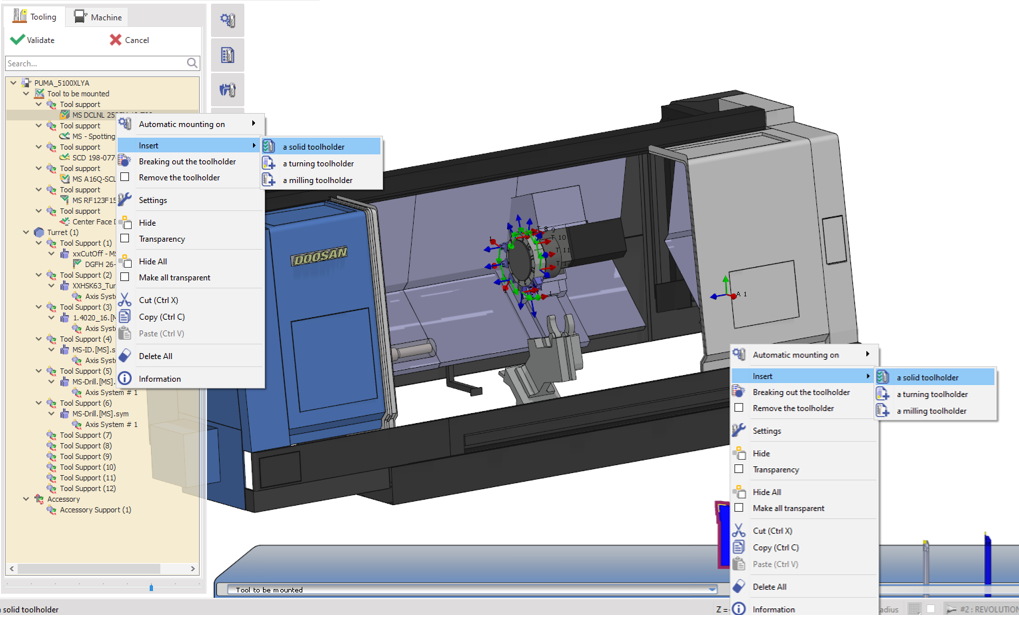

1/ Individuelles Einfügen

Klicken Sie mit der rechten Maustaste auf das Werkzeug im Baum oder im Werkzeugständer und wählen Sie unter Einfügen einen Standard- oder Volumenwerkzeughalter aus, der zu diesem Werkzeug hinzugefügt werden soll.

Wiederholen Sie dies für jedes Werkzeug, um die entsprechenden Werkzeughalter hinzuzufügen.

fc7a8f76-e2bf-494c-99ee-c09599f83674.png Individual Toolholder insertion 2-20250818-112423.PNG

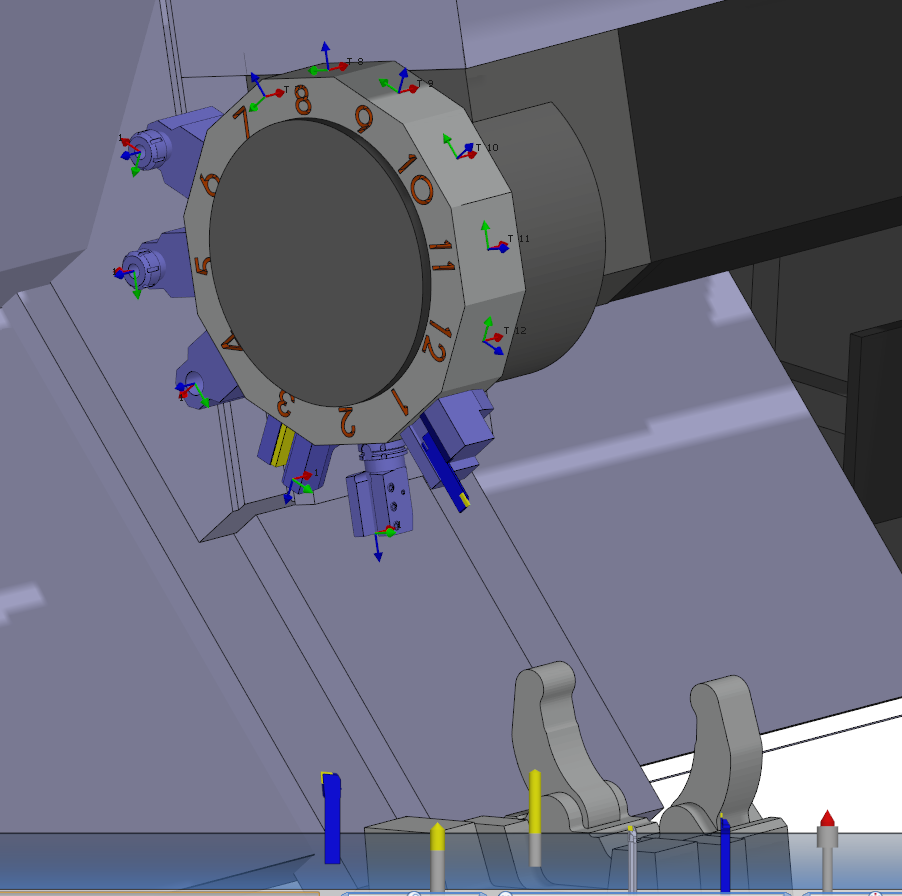

2/ Feste Werkzeuge (Werkzeughalter FMO)

Wenn eine FMO-Datei mit bereits vorinstallierten Werkzeughaltern vorhanden ist, laden Sie einfach die Datei, um die Halter an ihren jeweiligen Positionen auf den Revolvern/Ständern zu montieren.

An diesem Punkt können Sie die Werkzeuge einzeln an den Werkzeughaltern montieren oder die automatische Montagefunktion verwenden.

FMO Toolholder.PNG

Dieses Video demonstriert die verschiedenen Möglichkeiten zur Verwaltung von Werkzeughaltern in GO2cam, einschließlich des Einfügens, Kopierens, Anwendens und Ersetzens von Haltern direkt aus dem Werkzeugständer über das Rechtsklick-Menü. Sehen Sie sich an, wie diese flexiblen Optionen funktionieren und lernen Sie, wie Sie Ihre Werkzeugkonfiguration effizient organisieren.

Toolholder management in MTE tooling.png

Werkzeugmontagemethoden

Es gibt mehrere Möglichkeiten, Werkzeuge manuell montieren in MTE. Eine spezielle Funktion zur automatischen Montage wird ebenfalls bereitgestellt, um den gesamten Montageprozess zu automatisieren. Die Montagemethoden werden nachfolgend detailliert beschrieben:

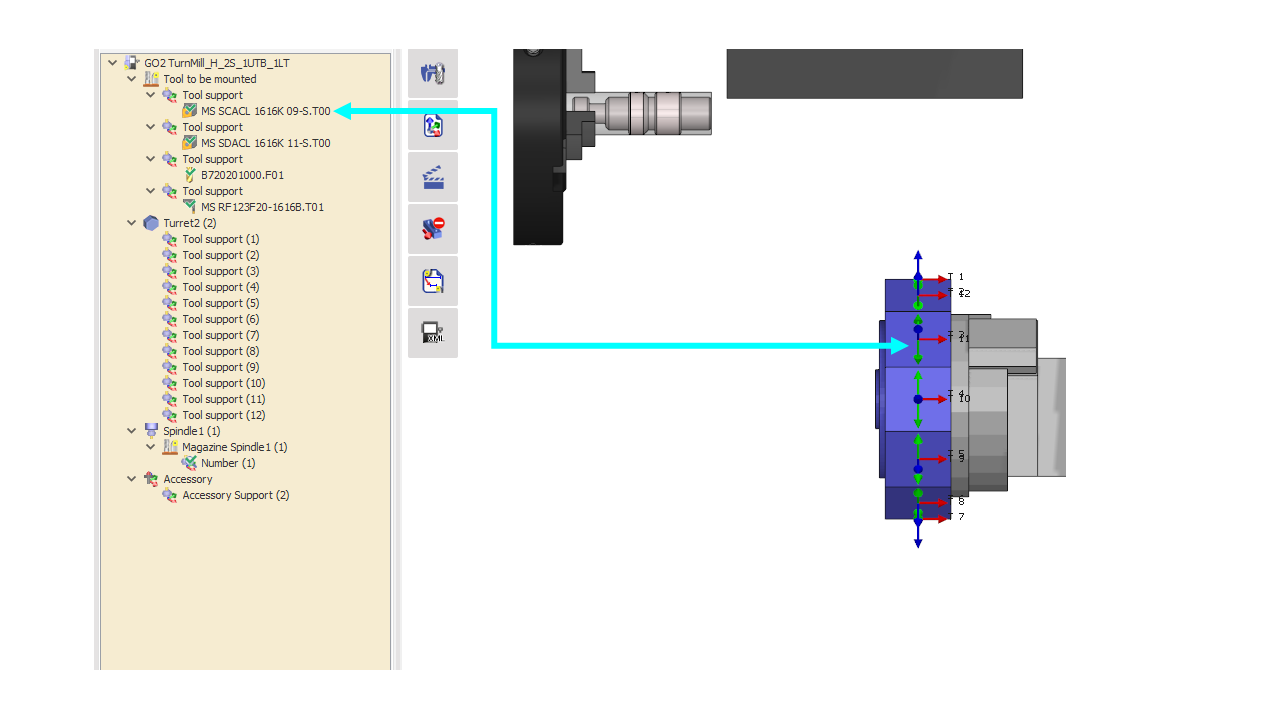

  1. Verwendung von Drag & Drop im Werkzeug-Menü

Im Werkzeug-Menü finden Sie einen Abschnitt mit der Bezeichnung ‘Zu montierendes Werkzeug’ . Jede Werkzeugaufnahme in diesem Abschnitt enthält ein Werkzeug, das montiert werden muss. Um ein Werkzeug manuell zu montieren, ziehen Sie es einfach per Drag & Drop aus dem Abschnitt Zu montierendes Werkzeug auf eine verfügbare Werkzeugaufnahme auf Ihrem Revolver oder Ihrer Spindel.

Beispiel:
In den bereitgestellten Bildern wird das Werkzeug ‘MS RF 123F20-16168.T01’ auf Revolver 2, Werkzeugaufnahme (1) .

  1. Bild 1 zeigt die ursprüngliche Position des Werkzeugs im Abschnitt ‘Zu montierendes Werkzeug’ .

  2. Bild 2 zeigt das Werkzeug, nachdem es auf der Revolverwerkzeugaufnahme platziert wurde.

Bild 1
Bild 2
  1. Drag & Drop von 3D-Werkzeug vom Ständer zu Revolver/Spindel

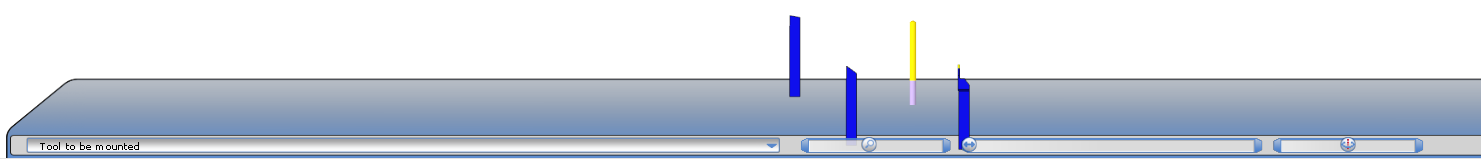

Im MTE Werkzeug-Interface finden Sie am unteren Rand einen Ständer ( gezeigt in Bild 3 ), der Werkzeuge für die Montage enthält. Um ein Werkzeug manuell zu montieren, ziehen Sie einfach das 3D-Modell per Drag & Drop auf die gewünschte Revolver- oder Spindelwerkzeugaufnahme, die jeweils mit einem nummerierten Achsensystem zur einfachen Identifizierung gekennzeichnet ist.

  1. Drag & Drop vom Werkzeug-Menü zu Revolver/Spindel.

Im Abschnitt "Zu montierendes Werkzeug" ( gezeigt in Bild 1 ), können Sie Werkzeuge montieren, indem Sie sie direkt auf Ihren Revolver oder Ihre Spindel ziehen. Der Montageprozess ist einfach:

  1. Wählen Sie das Werkzeug im Werkzeugbaum aus

  2. Ziehen Sie es, während Sie die linke Maustaste gedrückt halten

  3. Lassen Sie die Taste los und klicken Sie auf die gewünschte Werkzeugaufnahme am Revolver oder der Spindel


Hier können Sie ein Video ansehen, das die verschiedenen Methoden der manuellen Werkzeugmontage an einer MTE-Maschine demonstriert.

mnaual tool mounting.png

  1. Automatische Montage

Diese Funktion automatisiert den Prozess der Montage jedes Werkzeugs an seinen jeweiligen Werkzeughaltern auf den Revolvern/Ständern mit nur wenigen Klicks. Die Software übernimmt die Optimierung und Positionierung der Werkzeuge basierend auf einigen Regeln und vorherigen Einstellungen.

Dies ist vorteilhaft, um die Prozesswiederholbarkeit zu verbessern und verkürzt den Werkzeugmontageprozess erheblich auf nur wenige Sekunden!

Weitere Details zur automatischen Montagefunktion finden Sie auf der entsprechenden Seite hier.

Der Befehl Werkzeuge der Maschine zuordnen ermöglicht es Benutzern, Platzhalterwerkzeuge schnell durch die tatsächlich montierten Werkzeuge aus der FMO-Datei zu ersetzen, indem sie mit der rechten Maustaste auf die Maschine oder den Abschnitt Zu montierendes Werkzeug klicken. Die kompatiblen Werkzeuge werden automatisch montiert. Nach dem Austausch kann der Montageprozess wie gewohnt abgeschlossen werden.
Sehen Sie sich ein Video an, das die Funktionsweise des Befehls auf der rechten Seite demonstriert.

HELP - MTE - Assign tools of machine-20251002-072623.png

Prozess für Werkzeuge mit Werkzeughaltern

Benutzer bevorzugen möglicherweise auch die Arbeit mit Werkzeughaltern, die während des Programmierprozesses an den Werkzeugen angebracht sind.

In MTE kann der Benutzer das Werkzeug/Werkzeughalter-Paar entweder manuell oder mit automatischer Montage direkt an den erforderlichen Positionen montieren.

Werkzeughalter wechseln

Wenn der ursprünglich montierte Werkzeughalter nicht geeignet ist, hat der Benutzer die Möglichkeit, ihn durch einen anderen zu wechseln oder zu ersetzen.

Wenn der Werkzeughalter während des Programmierprozesses eingefügt wird, wird in MTE die Werkzeug/Werkzeughalter-Konfiguration als eine einzige Einheit betrachtet. GO2cam bietet einige Funktionen, wie nachfolgend beschrieben, die Manipulationen am Werkzeughalter ermöglichen.

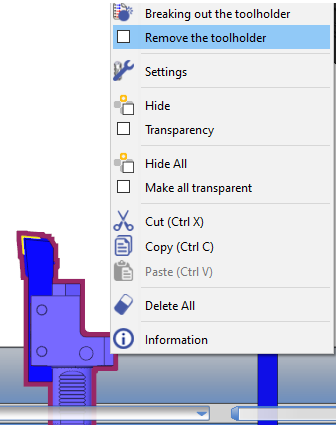

Werkzeughalter entfernen

Mit dem Werkzeug/Werkzeughalter als einzelne Einheit entfernt die Aktivierung dieser Funktion (aktiviert das Kontrollkästchen) den Werkzeughalter, während seine Historie erhalten bleibt.

Wenn die Funktion deaktiviert ist, wird das Werkzeug in seine ursprüngliche Werkzeug/Werkzeughalter-Konfiguration zurückversetzt.

Remove Toolholder 1.PNG Remove Toolholder 2.PNG

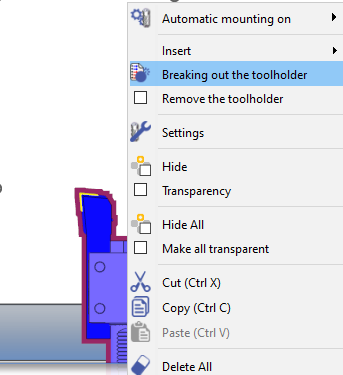

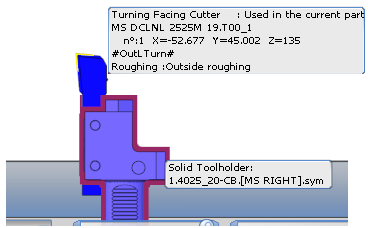

Werkzeughalter ausbrechen

Diese Funktion trennt das Werkzeug und den Werkzeughalter in zwei separate Einheiten.

Der Benutzer kann den Werkzeughalter löschen und einen anderen einfügen oder einfach den Werkzeughalter mit dem Befehl Werkzeughalter ersetzen ändern.

Wenn der Werkzeughalter gelöscht wird, wird die Funktion Werkzeughalter entfernen automatisch aktiviert.

Breakout Toolholder 1.PNG Breakout Toolholder 2.PNG

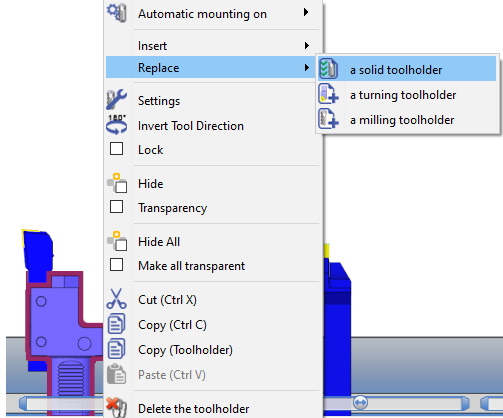

Werkzeughalter ersetzen

Wenn der Benutzer mit der rechten Maustaste auf den aktuellen Werkzeughalter (separate Einheit) klickt, kann der Befehl Ersetzen verwendet werden, um zu einem anderen Volumen- oder Standardwerkzeughalter zu wechseln.

Wenn der ersetzte Werkzeughalter gelöscht wird, wird die Funktion Werkzeughalter entfernen automatisch aktiviert.

Bei Deaktivierung der Funktion wird das Werkzeug in seine ursprüngliche Werkzeug/Werkzeughalter-Konfiguration als einzelne Einheit zurückversetzt.

Replace the toolholder.PNG

Verschieben und positionieren Sie Werkzeughalter schnell im GO2cam Werkzeug-Menü mit Drag-and-Drop und Pop-up-Optionen, und vergleichen Sie dann Ihre Werkzeugkonfiguration mit dem Werkstück mit der Indexierungsfunktion.

Change position and Indexing of Turret.png
