Der Verwaltung von Benutzerbohrungen Befehl ermöglicht die Erstellung neuer benutzerdefinierter Bohrungsmodelle.

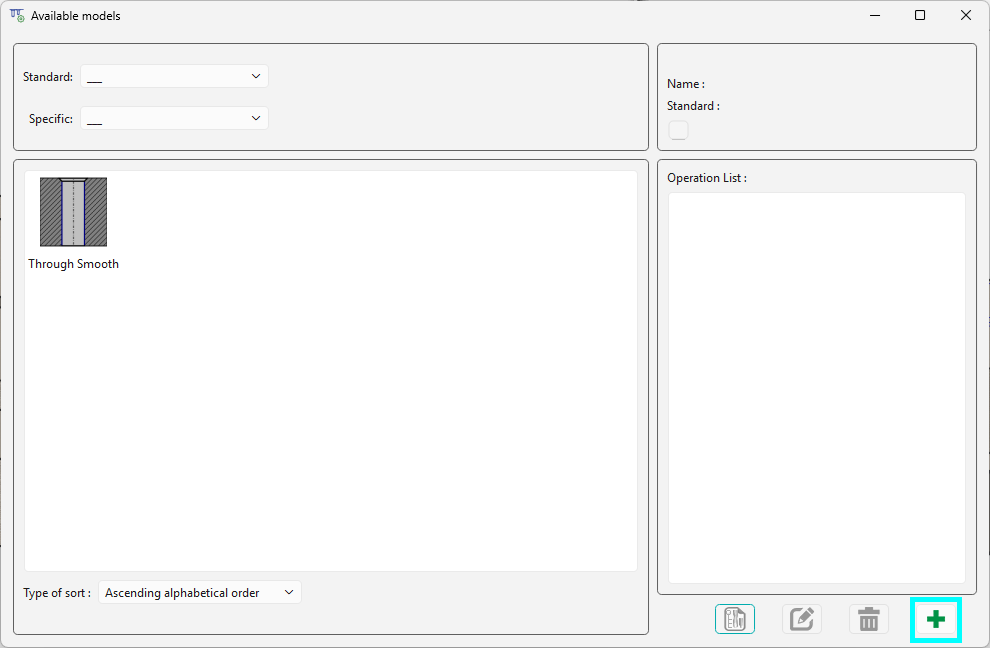

Beim Starten des Befehls öffnet sich ein Fenster, und alle vorhandenen Modelle sind auf dem Bildschirm verfügbar. Sie können zwischen den Familien Standard und Spezifisch wählen.

Um ein neues Modell zu erstellen, klicken Sie auf das grüne Plus-Symbol unten rechts.

Die Erstellung eines Modells erfolgt in 3 Schritten:

1. Definition der allgemeine Form der Bohrung

2. Definition der dimensionsbezogene Parameter der Bohrung, Schritt für Schritt

3. Definition der Operationsliste .

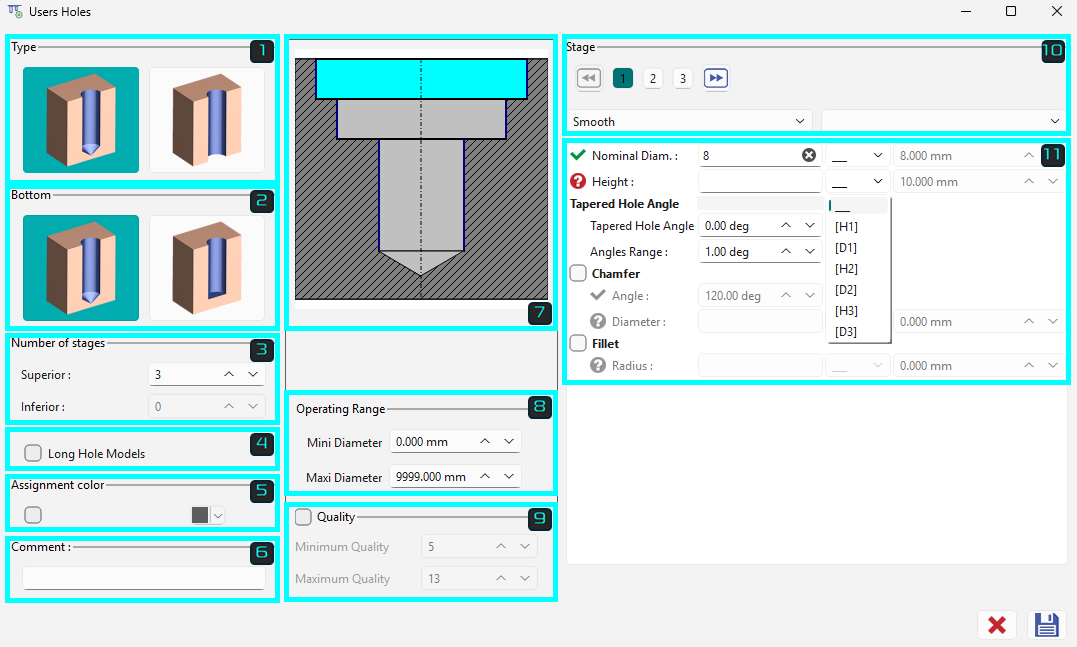

• Eine neue Oberfläche wird für Benutzerbohrungen präsentiert.

• Die Bearbeitung der Operationsliste und der Parameter erfolgt getrennt.

• Das Dialogfeld kann vergrößert werden, um eine bessere Sichtbarkeit des Modells zu gewährleisten.

• Die Benutzeroberfläche hat eine andere Darstellung, wenn sie über Features oder den Befehl Transformation in Bohrung/Bohrungszuweisung gestartet wird.

• Alle Parameter sind in einem einzigen Dialogfenster zusammengefasst.

• Nur relevante Parameter werden angezeigt; nicht editierbare Parameter werden nicht mehr ausgegraut dargestellt.

• Fasen und Verrundungen können direkt über das rechte Bedienfeld erstellt werden.

• Hilfe zur Formeleingabe: Durch Eingabe von „[`“ wird eine Dropdown-Liste mit verfügbaren Parametern angezeigt.

• Indikatoren für den Befehl Benutzerbohrungen: Während der Erstellung von Benutzerbohrungen zeigen rot/grüne Blasen an, in welchen Schritten Parameter fehlen oder abgeschlossen sind.

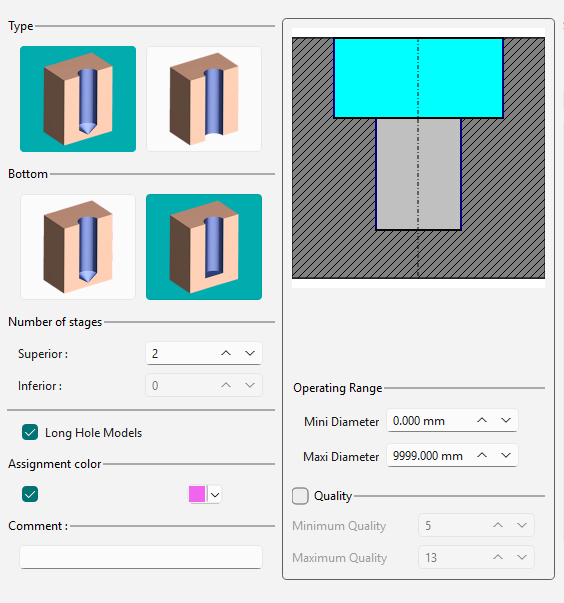

Die linke Hälfte des Dialogs sammelt die allgemeine Eigenschaften der Bohrung. Diese Informationen beeinflussen die Suche nach einem passenden Modell während ihrer Anwendung. Es ist wichtig, dass diese Parameter gut definiert sind.

Die Beschreibung dieser Parameter finden Sie unten.

Bohrungstyp:

Wählen Sie zuerst den Typ: Grundbohrung (links) oder Durchgangsbohrung (rechts).

Bodenart:

Nur für Grundbohrungen, wählen Sie zwischen konisch (links) oder flach (rechts) Boden.

Definition der Anzahl der Stufen

Obere Stufen beziehen sich auf Ebenen oberhalb der Bohrungen.

Untere Stufen entsprechen Ebenen unterhalb der Bohrungen.

Zwei wichtige Punkte zu beachten:

1. Bei einer Grundbohrung , ist es nicht möglich eine „ untere “ Stufe zu definieren.

2. Für untere Stufen erfolgt die Bearbeitung mittels Rückwärtssenken Zyklen. Dieser Ansatz vermeidet zwei Bohrungen auf derselben Achse mit entgegengesetzten Z-Richtungen.

Lange Bohrungsmodelle: Sortierkriterium für die Bohrungserkennung.

Durch Auswahl dieser Option erlauben Sie GO2cam, dieses Modell für eine Bohrung vorzuschlagen, die während des Erkennungsprozesses als „lang“ kategorisiert wird.

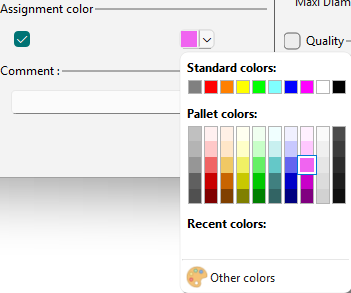

Farbenzuweisung

Bohrungsmodelle erhalten eine spezifische Farbe, damit sie gezielt auf gleichfarbigen Flächen eines Solids angewendet werden können.

Geben Sie im Feld beliebige Kommentare ein. Diese werden im Dialogfeld Verfügbare Modelle für das ausgewählte benutzerdefinierte Bohrungsmodell angezeigt.

Grafische Hilfe

Die Merkmale der erstellten Benutzerbohrung werden in der Mitte des Dialogfelds angezeigt. Die Form passt sich dynamisch an, während die Bohrungsparameter definiert werden.

Der aktuelle Schritt, für den die dimensionsbezogenen Parameter definiert werden, wird durch die cyanfarbene Markierung hervorgehoben.

Unter der Bohrungsansicht befinden sich 2 Kriterien bezüglich der Verwendung von Modellen bei der Solid-Erkennung:

• Mini / maxi Durchmesser : Sie definieren für jeden Durchmesserbereich Werte, für die dieses Modell verwendet werden kann.

• Mini / maxi Qualitäten : Definition des Qualitätsbereichs des Modells.

Nachdem die Form der Bohrung bestimmt wurde, fahren Sie mit dem nächsten Schritt fort.

Modelltypen: An diesem entscheidenden Punkt muss der Benutzer entscheiden, welchen Modelltyp er erstellen möchte:

• Ein erzwungenes Modell (über manuelle oder Standardeingabe): Dieser Modelltyp kann sofort in der Geometrie verwendet werden, ohne dass Parameter ausgefüllt werden müssen. Dies impliziert jedoch auch, dass Sie viele Bohrungsmodelle mit verschiedenen Werten für dieselbe Form erstellt haben. Bei der Solid-Erkennung müssen die Werte zusätzlich zur Form, die auf dem Solid erkannt wird, übereinstimmen.

• Ein freies Modell , das es Ihnen ermöglicht, ein einzelnes Modell pro Form zu generieren; die Verwendung in der Geometrie erfordert jedoch, dass Sie die Daten für jede Erstellung eingeben. Bei der Solid-Erkennung kann das Modell jedoch auch dann verwendet werden, wenn die Form des Modells die einzige Ähnlichkeit aufweist.

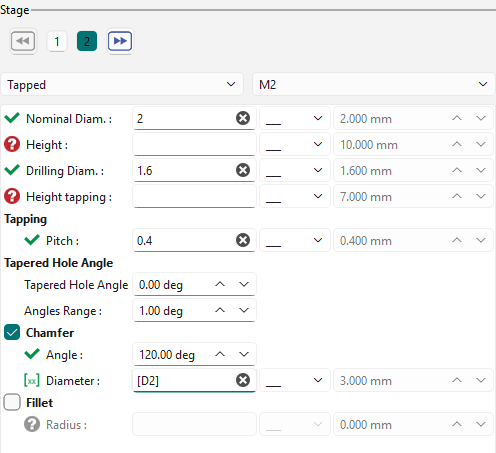

Die rechte Seite des Dialogfelds ist vollständig der dimensionsbezogenen Definition der Stufe gewidmet.

Qualität der Stufen

Die Stufen können durch Klicken auf die Nummern oder durch Verwendung der Vorwärts-/Rückwärtssymbole geändert werden.

Jede Stufe kann drei verschiedene Qualitäten haben: glatt , Senkung , und Gewinde . Wenn eine Bohrung gerieben werden muss, fällt sie unter die Kategorie „glatt“.

Wenn es sich um eine Gewindebohren oder eine Senkung Bohrung handelt, können Sie auf das Feld „ Standardwert “ zugreifen. Geben Sie den erforderlichen Wert für „ Mx “ ein, und die entsprechenden Standardwerte füllen automatisch die Felder darunter aus.

Dieses Dialogfeld bleibt über alle Bohrungstypen hinweg konsistent. Wenn eine Option nicht ausgewählt wurde, ist sie einfach nicht verfügbar.

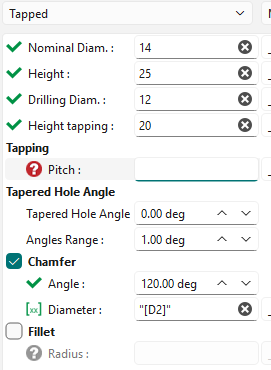

Zuerst müssen Sie die Durchmesser und Höhen der Stufe angeben. Definieren Sie dann das Gewindesteigung .

Schließlich erhalten Sie die Parameter für die technologischen Optionen der Stufe:

• Fase

• Verrundung

• Endfase."

Der Parameter ist validiert

Eine Werteingabe muss erfolgen

Eine Eingabe einer Formel (oder eines Wertes) muss erfolgen

Fasen und Verrundungen

In diesem Zusammenhang bietet GO2cam die Option, entweder eine Fase oder eine Verrundung zu erstellen, je nach technologischer Machbarkeit. Sie können die entsprechende Option auswählen, indem Sie die entsprechenden Kontrollkästchen aktivieren.

Hilfe zur Formeleingabe:

Durch Eingabe von „[`“ wird eine Dropdown-Liste mit verfügbaren Parametern angezeigt, was die Implementierung von Formeln im Bohrungsmodell erleichtert.

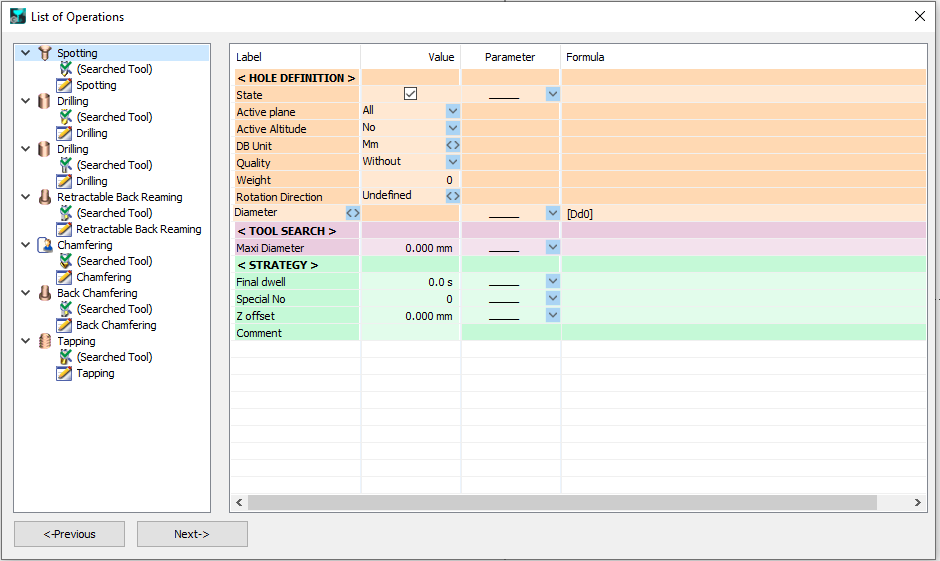

Nachdem die Stufen definiert wurden, klicken Sie auf „ Weiter “, um auf die Seite zu gelangen, auf der Sie die Operationsliste definieren können. Unabhängig vom definierten Bohrungsmodell generiert GO2cam eine Standard-Operationsliste, die Sie entweder bestätigen oder ändern .

Weitere Informationen zur Operationsliste finden Sie hier: Operationsliste verwalten und ändern .

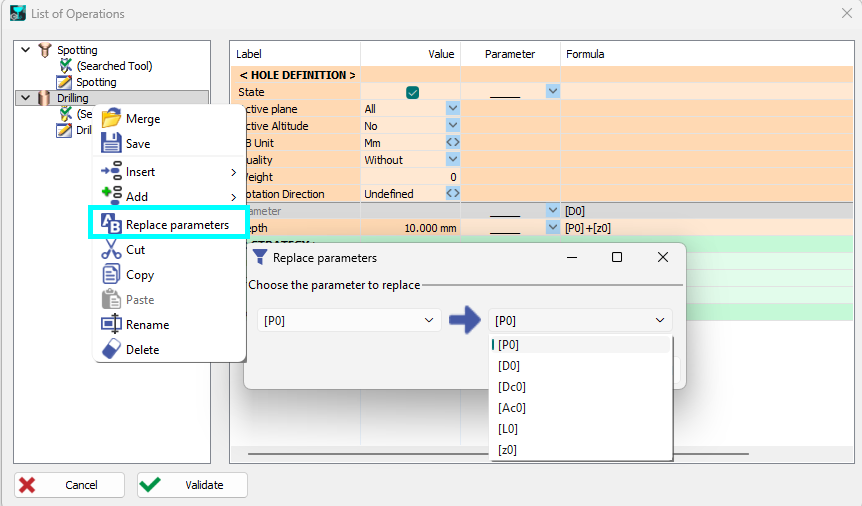

Suchen und Ersetzen bei Benutzerbohrungen

Für die Operationsliste ist eine neue Funktion in einem Baum-Popup verfügbar, um Parameter zu ersetzen.

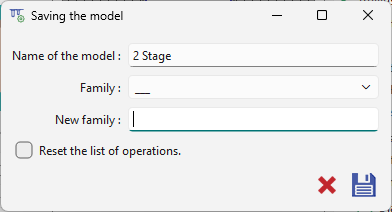

Nach Abschluss aller erforderlichen Schritte, vergessen Sie nicht, Ihr Modell zu speichern . Geben Sie ihm einen beschreibenden Namen und wählen Sie eine Familienkategorie, die Ihnen hilft, Ihre Modelle bei Bedarf leicht zu organisieren und zu finden.

Beim Speichern eines bearbeiteten Modells können Benutzer die Operationsliste mit der Checkbox zurücksetzen.

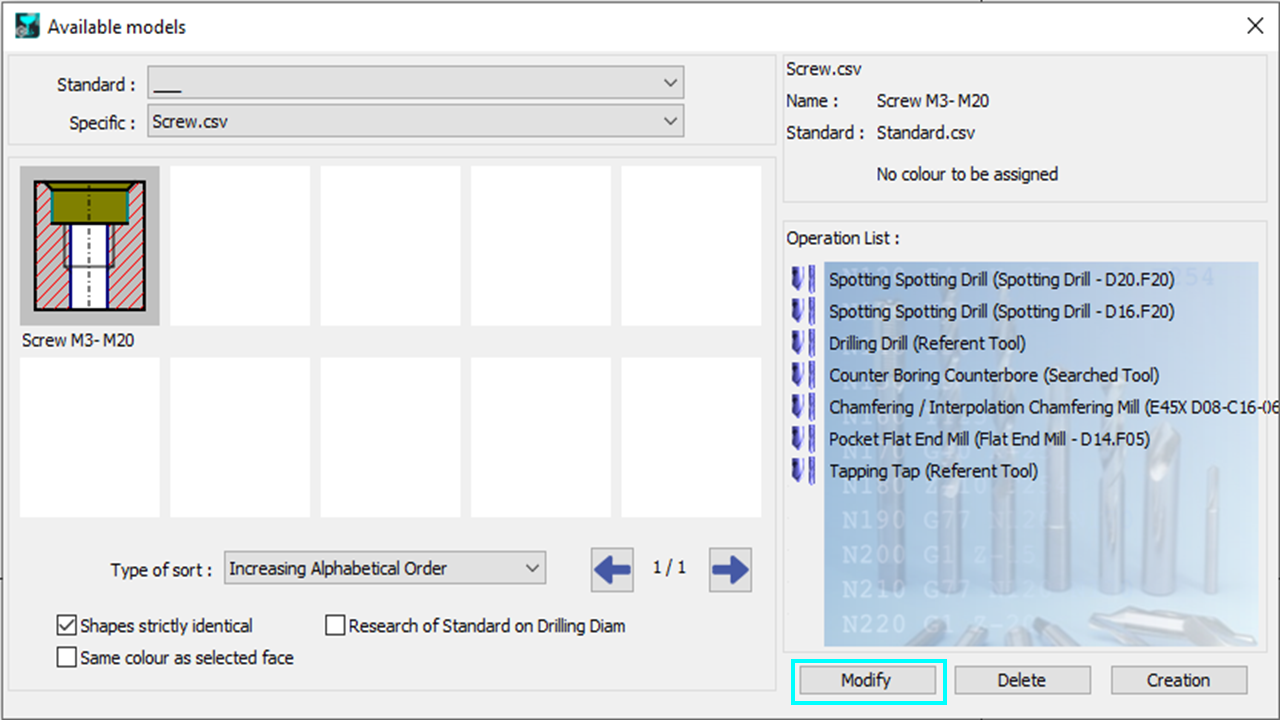

Wählen Sie ein Modell aus der Bibliothek der Benutzer-Modelle aus und klicken Sie dann auf Ändern .

Beim Zugriff auf die Operationsliste, die mit einem Modell verbunden ist, erhalten Sie Zugriff auf alle zu verwendenden Zyklen und Werkzeuge. Die Funktionalitäten, die während der Ersterstellung verfügbar sind, können auch für Änderungszwecke genutzt werden:

• Zyklen und/oder Werkzeuge deaktivieren.

• Den Zyklustyp ändern und Werkzeuge wechseln.

• Neue Operationen einfügen oder hinzufügen, bestehende löschen.

• Dimensionsbezogene Parameter ändern.

• Formeln definieren, die Parameter einschränken oder Bedingungen für die Zyklusaustührung festlegen.

Zusätzlich können Sie durch Klicken auf „Zurück“ in der unteren linken Ecke des Dialogfelds auf die Seiten zur Definition von dimensionsbezogenen und topologischen Parametern zugreifen.

Es gibt zwei Hauptgründe für die Modelländerung:

1. Anpassung : Wenn ein Modell mehrere definierte Stufen und Formeln hat, ist es selten, dass es beim ersten Versuch korrekt ist. Die Möglichkeit, das Modell zu ändern und fein abzustimmen, ist entscheidend, um die gewünschten Ergebnisse zu erzielen.

2. Basis für neue Modelle : Jedes vorhandene Modell kann als Grundlage für die Erstellung eines neuen Modells dienen. Über die Funktion „Ändern“ können Sie auf alle Arten von Parametern – topologische, dimensionale und technologische – zugreifen, um ein neues Modell zu erstellen, indem Sie einfach einen Namen angeben.
