Präsentation
Zwei Arten von Elementen können in GO2cam als Bohrungen bearbeitet werden:
-
der Kreis
-
die Bohrung: Feature mit dimensionalen und technologischen Daten.
Prozess für einen Kreis
|
Geometrieauswahl |
Auswahl der zu bearbeitenden Bohrungen und Optimierung des Eilgangs |
|
Werkzeugbibliothek |
Werkzeugauswahl |
|
Punkt-zu-Punkt-Zyklen |
Auswahl eines Zyklus und seiner Strategie, Eingabe des Z-Starts und der Tiefe. |
Wenn mehrere Operationen auf demselben Element ausgeführt werden, müssen Sie diese Operationen wiederholen (z. B. Zentrieren + Bohren + Gewindeschneiden).
Prozess für eine Bohrung
|
In GO2cam stehen 2 Arten von Bohrungen zur Verfügung: |
|
|
die Standardbohrungen, |
|
die Anwenderbohrungen. |

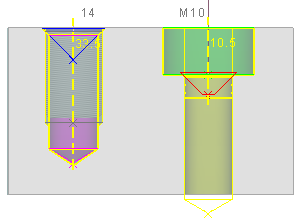

Standard Bohrungen
|
Position: Design / Drahtmodell / Bohrungen und Design / Volumenkörper / Features
Definieren Sie den Bohrungstyp (glatt, mit Gewinde usw.), Sackloch oder durchgehend, seinen Durchmesser und seine Tiefenwerte. Sie können eingeben Standard M8, M10 usw. aus Tabellen lesen. Diese Tabellen können angepasst werden, bitte lesen Sie den Tipp unten. Eine anpassbare Liste von Operationen wird automatisch erstellt. Hinweis: Standardbohrungen sind maximal 2-stufige Bohrungen. Für die Bearbeitung gehen Sie zu Fräsen / Bohrung/Features / Automatisch und klicken Sie auf das Symbol Berechnung starten Symbol.
|
|
Die Standardbohrungen werden nach normierten Tabellen definiert. Sie können Ihre eigenen Tabellen im csv Format definieren und im Verzeichnis speichern GO2camV6**\Holenor .
Deklarieren Sie sie dann in Werkzeuge / Optionen / Bohrungen .
Wir empfehlen Ihnen, Ihre Dateien auf den Standarddateien zu basieren, um die Syntax sorgfältig zu beachten.
Anwender
Bohrungen
Position: Design / Drahtmodell / Bohrungen und Design / Volumenkörper / Features auf Volumenkörper
Die Anwenderbohrungen sind nur mit dem optionalen Modul HMF (Holes Machining Features) verfügbar.
Das Prinzip ist, spezifische Bohrungen Modelle zu definieren.

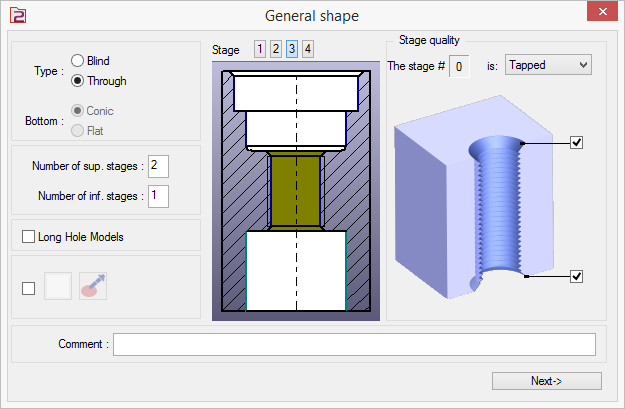

In einer sehr benutzerfreundlichen Oberfläche definieren Sie die Topologie der Bohrung (Sackloch oder durchgehend), die Anzahl der Stufen und die Qualität der Stufen (glatt, gesenkt, mit Gewinde).

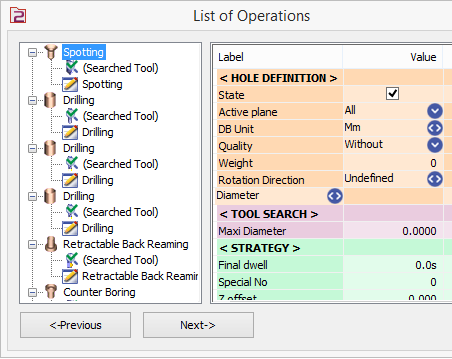

Eine Operationsliste wird automatisch erstellt, um diese Form zu bearbeiten. Dann können Sie diese Operationsliste anpassen, Operationen hinzufügen oder löschen und sogar mögliche Formeln definieren.
|
|
|
Auf diese Weise können Sie selbst die Bibliothek der Bohrungen definieren, die Sie häufig bearbeiten.
|
|
|
|
|
|
2 Stufen |
3 Stufen |
4 Stufen |
Konische Bohrung |
Sie haben die Möglichkeit, einer Anwenderbohrungs-Vorlage eine Farbe zuzuweisen. Diese Farbe wird während der Bohrungserkennung verwendet, um ein Bohrungsmodell auf farbige Bohrungen anzuwenden.
Während der Erstellung von Standard- und Anwenderbohrungen haben Sie nun die Möglichkeit, die Bohrungen vom Volumenkörper abzuziehen, indem Sie auf dieses Symbol klicken
Bearbeitung
Sie können Bohrungen mit direkter Eingabe erstellen, indem Sie sie direkt auf der Zeichnung mit ihren Koordinaten positionieren. Sie können aber auch die Bohrungs-Features beim Import von CAD-Dateien durch Wiederherstellung von 2D- und 3D-Modellen verwenden.
Hier sind die Möglichkeiten, die auf den nächsten Seiten detailliert sind:
-
2D-Import: Transformation von Kreisen und Punkten in Bohrungen,
-
3D-Import: Wiederherstellung von Volumenkörperformen.
|

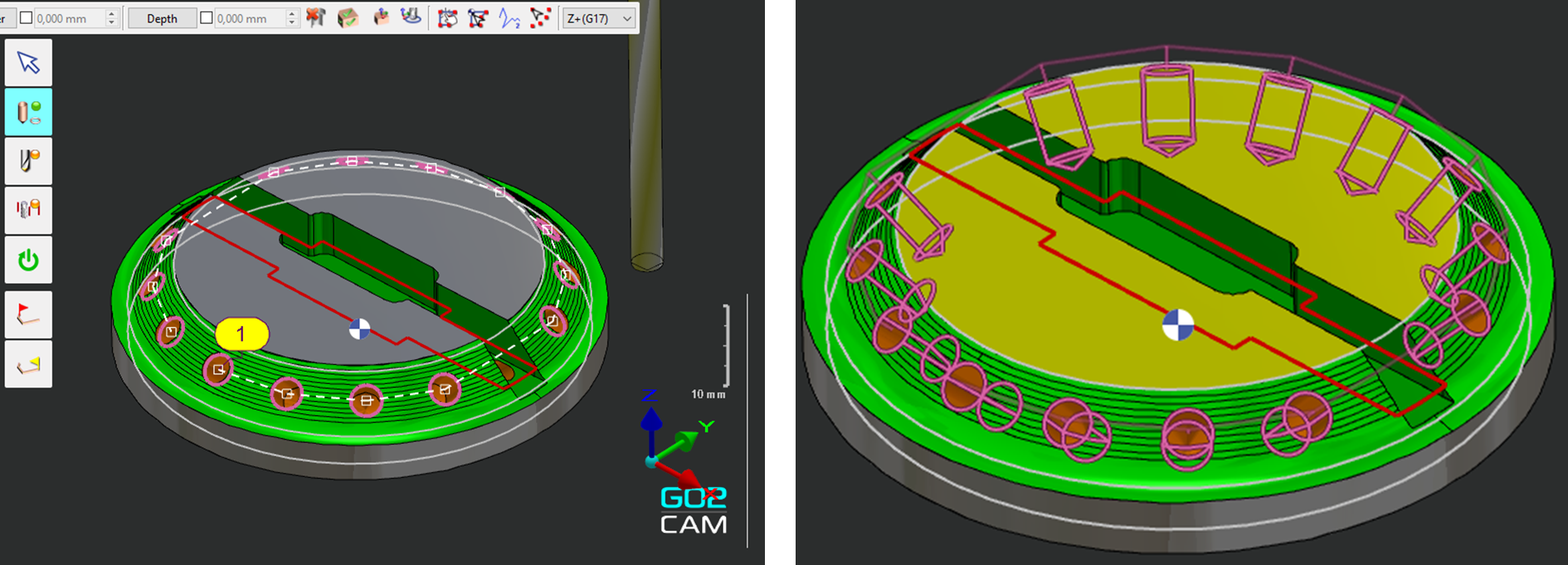

Zuvor wurden Kreise in Richtung der aktiven Bearbeitungsebene bearbeitet (z. B. vertikal im Beispiel). Jetzt, die Normalenrichtung des Kreises wird automatisch respektiert , wodurch die Erstellung zusätzlicher Ebenen entfällt. |
|
2D-Import
|
Transformation in Bohrung |
Möglichkeit, transformieren Sie die Kreise und die Punkte in Standard oder Anwenderbohrungen. Wählen Sie das Modell, das der Zeichnung entspricht, und wenden Sie die Werte der Abmessungen an. |
Position: Design / Drahtmodell / Bohrungen
3D-Import
Beim Import eines Volumenkörpermodells können wir zylindrische Formen mit dem Befehl wiederherstellen:
|

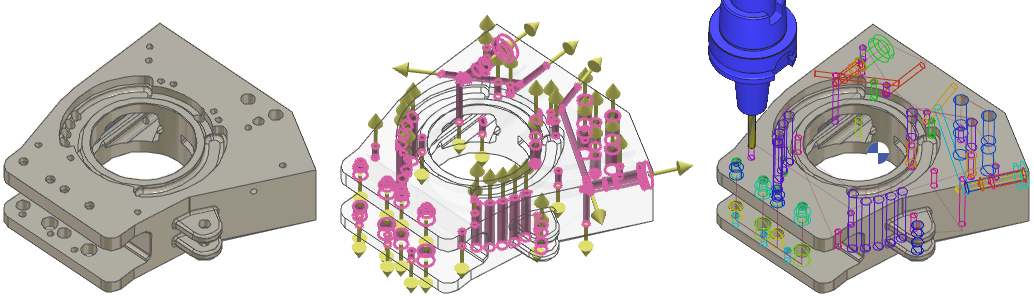

Bohrungserkennung |
Dieser Befehl ermöglicht es, die alle zylindrischen Formen automatisch wiederherstellen im Volumenkörper gefundenen Formen. |
Die Z-Richtung wird automatisch angegeben (kann aber bei Bedarf vom Benutzer geändert werden), Sie können koaxiale Formen zusammenfassen, Attribute und viele andere Befehle vergeben.
Schließlich können Sie Standard- oder Anwendermodelle jeder Form zuweisen . GO2cam analysiert die Formen und wählt die kompatiblen Modelle in Bezug auf die Topologie aus. Wenn es mehrere Möglichkeiten gibt, kann der Benutzer wählen, welches Modell angewendet werden soll.
Nach nur wenigen Minuten sind alle Bohrungen erstellt und Sie sind bereit für die Bearbeitung. Wechseln Sie dazu einfach zu Fräsen, wählen Sie Bohrung / Automatisch und starten Sie die automatische Berechnung.
|
Die Farbe der Bohrungsvektoren wird verwaltet und kann nun in Thema nach der Farbe für Alternative 1. Dies ermöglicht es dem Benutzer, die Farbe zur besseren Ansicht anzupassen, basierend auf seinem personalisierten Thema. |
|
Die Bohrungserkennung ist jetzt auch zugänglich, wenn Sie nicht über die HMF-Option verfügen! Sie können sie verwenden, um Standardbohrungen auf dem Volumenkörper anzuwenden. HMF ist nun auf die Erstellung und Anwendung von Anwenderbohrungen beschränkt.
|
|
