Präsentation

This command enables to create profiles for 4 axis machining by clicking the faces of the solid.

Klicken Sie auf die Start- und Endflächen und dann auf den Startpunkt. Eine neue Entität 'Doppelprofil' wird erstellt, die später bei der Erstellung des Einfädelpunkts erkannt wird.

Zur Verwendung dieser Funktion

Klicken Sie auf die Startfläche.

Ein Pfeil zeigt die Bearbeitungsrichtung an.

Sie können auf den Pfeil klicken, um die Richtung umzukehren.

Klicken Sie auf die Endfläche; wenn Sie dieselbe Fläche anklicken, wird das Profil geschlossen.

Eine Vorvisualisierung des Profils wird angezeigt, wo Sie die Synchronisationspunkte zwischen den oberen und unteren Profilen sehen können.

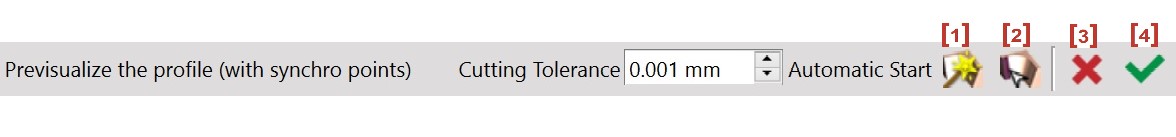

Sie können die Start-/Endflächen des Profils ändern:

[1] Automatic selection: if you click this icon, GO2cam selects the best face for the starting face.

[2] Manual selection: you can click any face of the solid profile.

Sie können auch den Start- und/oder Endpunkt verschieben:

Klicken Sie einfach auf das grüne Element und bewegen Sie es entlang der Fläche. Lassen Sie es an der richtigen Position fallen.

Validate with [4] or cancel with [3] .

Wenn Sie bestätigen, wird das Profil erstellt. In diesem Fall erstellen wir einen neuen Entitätstyp: ein 'Doppelprofil'.

4 axis on Solid.png

Hinweise:

  • Das Doppelprofil wird automatisch vom automatischen Einfädelpunkt erkannt,

  • später können Sie das Profil mit einem Kontextmenü (Rechtsklick auf das Profil) bearbeiten und modifizieren.

  • Die Auswahl der Bearbeitung ist viel einfacher: nur ein Klick auf das Doppelprofil!
