Vorstellung

Die Synchropunkte werden auf 2 zu bearbeitenden Profilen positioniert, um den Drahtpfad im 4-Achsen-Modus zwischen ihnen zu erzwingen.

Es gibt 3 Schritte zur Positionierung von Synchropunkten:

  1. Definieren Sie die 2 Profile

  2. Führen Sie eine Ausgabe durch, um zu prüfen, ob Synchropunkte benötigt werden

  3. Definieren Sie Synchropunkte im automatischen, manuellen oder kombinierten Modus

Zum Definieren von Profilen

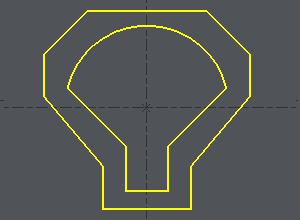

1/ Definieren Sie die Profile

Ziehen Sie einen Auswahlrahmen auf oder klicken Sie nacheinander auf die 2 Profile.

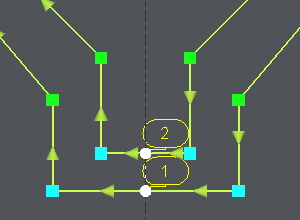

Zum Definieren des Startpunkts in der Mitte eines Elements, wie im Beispiel gezeigt:

  1. Klicken Sie auf das Profil,

  2. Klicken Sie auf das Start-Element, bewegen Sie den Cursor entlang des Elements und klicken Sie, wo Sie den Start benötigen, oder wählen Sie START oder MITTE des Elements mit einem Klick auf die Schaltfläche: hier MITTE wählen

  3. Klicken Sie auf das End-Element (im Beispiel dasselbe Element), bewegen Sie den Cursor entlang des Elements und klicken Sie, wo Sie das Ende benötigen, oder wählen Sie MITTE oder ENDE des Elements mit einem Klick auf die Schaltfläche: hier MITTE wählen.

2/ Ausgabe

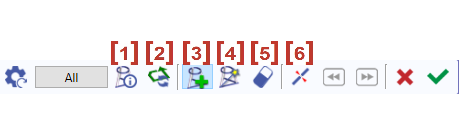

  1. Once the profiles are done, the dialog bar appears : Click on About the profile [1] . A message box give you the characteristics of the 2 profiles selected, number of elements, number of synchro points.

3/ Zum Definieren der Synchropunkte

Über das Profil

Invertierung der Richtung des ausgewählten Profils

Hinzufügen von Synchros - Manuelle Erstellung von Synchropunkten

Automatische Erstellung von Synchropunkten zwischen 2 Zonen. Klicken Sie auf die Schaltfläche ' Alle ' und die Erstellung ist automatisch für alle Profile.

Löschen eines Synchropunkts durch Anklicken.

Ausschnitt eines Elements

Klicken Sie auf den grünen Haken ' Anderes Profil ' zum Bestätigen oder Erstellen eines Synchropunkts auf 2 weiteren Profilen.

Klicken Sie auf das rote Kreuz, um alle erstellten Synchropunkte abzubrechen.

Bei der Erstellung von Synchropunkten können manuelle und automatische Erstellung kombiniert werden. Dies wird im zweiten Beispiel oben erklärt.

Automatische Methode

Click on [1] . There are 7 elements on a profile and 11 in the other one. It can be machined with the cycle 4 axes contour/contour but it is not optimized. If you want to optimize the toolpath, you have to set up synchro points.

The synchro point can only be defined on existing points or elements extremities. You have to cut an element :  click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

Ausschnitt des Bogens mit dem weißen Cursor

The number of elements is now the same on the 2 profiles : Click on [4] und dann klicken Sie auf ' Alle ', alle Endpunkte der 2 Profile werden 2 für 2 verbunden.

Die Synchropunkte werden automatisch erstellt

Manuelle und automatische Methoden kombiniert

Nehmen wir ein identisches Beispiel, aber mit 2 zusätzlichen Ecken. Hier müssen wir doppelte Synchropunkte erstellen, was im automatischen Modus nicht möglich ist:

Click on [1] to have information about the 2 profiles.

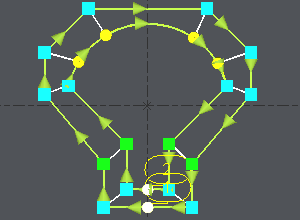

Click on [3] , click on the angle (blue square) and click on an extremity of the corner (yellow circle), click again on the angle (blue square), a message warns you about the creation of a double synchro point, click on OK and click on the other extremity of the corner (yellow circle).

Wiederholen Sie die gleichen Operationen an der anderen Ecke.

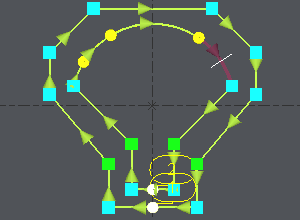

The synchro point can only be defined on existing points or elements extremities. You have to cut an element : click on [6] and then click on the arc, you can move the cursor all along the element, click on the screen when you want to cut. A circle (tangency) or a square (sharp angle) is displayed where you cut.

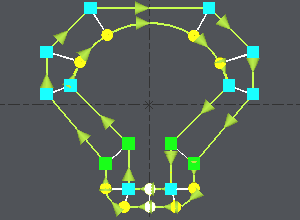

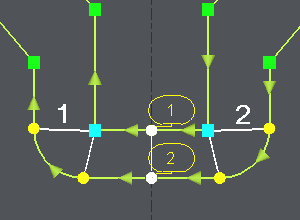

We want to create synchro points between the 2 corners already treated : click on [4] , klicken Sie auf die 2 bereits definierten Synchropunkte (" 1 und 2 auf dem Bild), um die zu behandelnde Zone zu begrenzen, alle Endpunkte der 2 Profile werden 2 für 2 verbunden.

Once the synchro points are set up, click on [1] to obtain information for the synchro points created , if the machining is possible you are told about it. Then you can go to the machining editor and choose the cycle 4 axes cnt/cnt.
