Vorstellung
|
Für einige Maschinen ist die Programmierung von Koniken nur in der 4-Achsen-Bearbeitung möglich. In diesem Fall beginnen Sie mit der Erstellung der Konik mit diesem Befehl. Danach verwenden Sie den Befehl 4 Achsen Geometrie, um automatisch die oberen und unteren Profile zu generieren, die für die Bearbeitung auf jeder benötigten Z-Höhe erforderlich sind. |
Die Funktion hat 2 verschiedene Zwecke (und folglich 2 verschiedene Namen):
-
In Drahterosion , Erstellung einer Drahtgeometrie, die eine zweite geometrische Kontur zum Bearbeiten im 4-Achsen-Modus .
-
In Fräsen , Erstellung eines Körpers basierend auf einer Konikerstellung, bereit zur Bearbeitung mit den Formzyklen .
Verwendung der Funktion

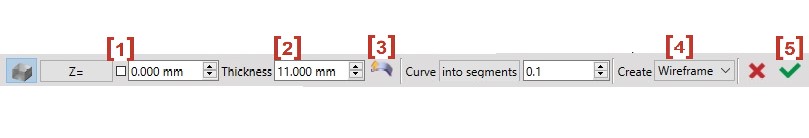

1. Klicken Sie auf das Profil, auf dem die Konik definiert ist.
2. Type in the altitude [1] used when creating the taper.
3. Type in the thickness [2] of the part.
4. Choose the direction [3] of the part relative to the altitude chosen.
5. Click on the last button [4] wählen Sie zwischen Volumen Erstellung oder Drahtgeometrie Erstellung .
Das Ergebnis wird je nach den von Ihnen eingegebenen Parametern vorab visualisiert.
6. Click on the green tick [5] when the result shown is the one you want.
Beispiel :

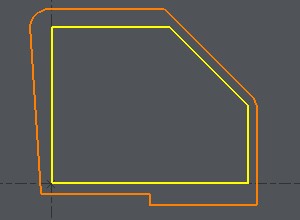

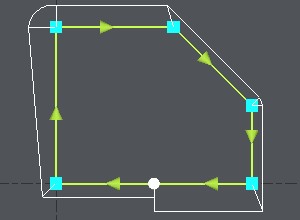

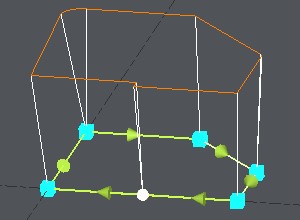

Sie möchten diese Form mit einem 4-Achsen-Zyklus bearbeiten. Füllen Sie die Parameter aus und überprüfen Sie, ob die Vorschau (hier in Orange) korrekt ist.
|
|

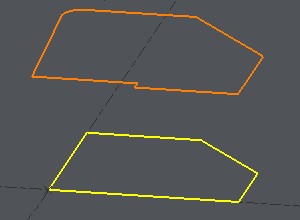

Sie klicken auf das grüne Häkchen, die Geometrie wird erstellt und ist bereit zur Bearbeitung.
|
|
