Definition von Koniken auf den Elementen eines Profils, sie können konstant oder evolutiv sein, wir können Ecken an scharfen Winkeln hinzufügen. Diese Funktion ist sowohl im Drahterodieren als auch im Fräsen verfügbar.

Sie können ein Video am Ende der Seite ansehen: Klicken Sie hier

• Klicken Sie auf die Geometrie.

• Überprüfen Sie die Richtung des Profils mit dem Pfeil. Wenn sie nicht korrekt ist, klicken Sie mit der rechten Maustaste und wählen Sie Richtung umkehren.

• Klicken Sie auf das erste Element des Profils

• Wählen Sie Mitte

• Klicken Sie auf das letzte Element des Profils (in unserem Fall dasselbe Element)

• wählen Sie Mitte

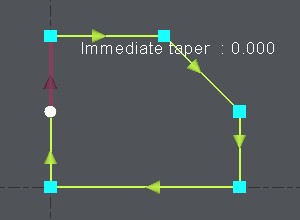

Der Startpunkt ist weiß, das erste Element ist dunkelrot.

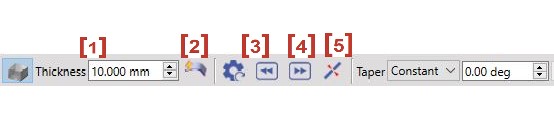

• Geben Sie die Dicke des Teils ein: Dicke = 10,00 mm [1]

• Wählen Sie die Richtung der Konik: unter der Geometrie oder darüber [2]

• Sie können Schnitt einige Elemente mit [5] : you have first to select the element to cut with a click or with [3] and [4] .

• Geben Sie die Wert der Konik auf dem ersten Element.

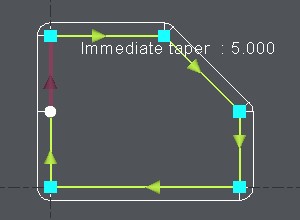

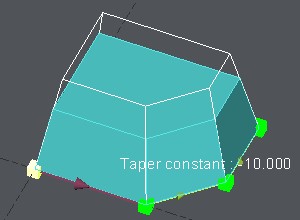

  Eine konstante Konik wird entlang des gesamten Profils definiert, mit konischen Ecken an den Winkeln.

Wenn nötig, können Sie jetzt Ändern Sie den Konikwert Element für Element : Klicken Sie auf das zu ändernde Element oder verwenden Sie die Schaltflächen [3] and [4] to select the previous or the next element.

Auf nur einem Element :

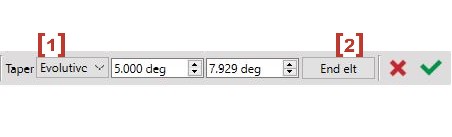

Click on the element, choose [1] and type in the starting value and the ending value of the evolutive taper.

Auf verschiedenen Elementen :

Click on the first element, choose [1] and type in the starting value and the ending value of the evolutive taper. Then click on End elt [2] and click on the last element.

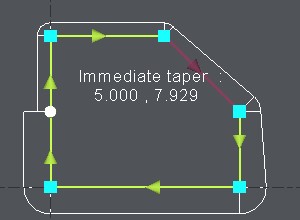

Das Beispiel auf der rechten Seite zeigt eine evolutive Konik auf 2 Elementen von 5° bis 10° , GO2cam berechnet und zeigt die Konik Element für Element an, hier läuft das erste Element von 5° bis 7,929° und das nächste von 7,929° bis 10° .

Standardmäßig generiert GO2cam nach der Definition der ersten Konik automatisch konische Ecken an den scharfen Winkeln. Sie können dies natürlich ändern:
Wählen Sie eine Ecke, indem Sie darauf klicken oder mit [1] :

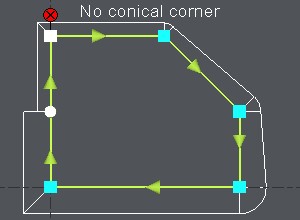

• If you want to cancel the corner, uncheck the box [2] , there is no more conical corner on the angle chosen.

• Um alle Ecken abzubrechen, deaktivieren Sie das Kontrollkästchen und klicken Sie auf die Schaltfläche Alle.

Hinweis zu Ecken : Sie können auch automatische Ecken auf der Strategie-Seite des Konik-Schnittzyklus definieren. In diesem Fall werden sie auf dem gesamten Profil definiert. Dies ist nicht mit den Ecken verbunden, die Sie hier in der Konik-Funktion definieren können.

• Wenn Sie KEINE Ecke definieren möchten Keine Ecke auf der Konik-Funktion und KEINE Ecke in der Strategie des Zyklus.

• Wenn Sie Ecken wünschen bei jedem Winkel : entweder definieren Sie sie hier in der Konik-Funktion, oder Sie können sie in der Strategie definieren.

• Wenn Sie einige Ecken : definieren Sie sie genau in der Konik-Funktion und definieren Sie KEINE Ecke in der Strategie.

Um auszuwählen ein anderes Profil um eine Konik darauf zu definieren, oder um zu beenden die Funktion, klicken Sie erneut auf die Funktion Konik auf Profil.

Sie können die Funktion auch mit der Esc-Taste oder durch Auswahl eines anderen Menüs oder einer anderen Funktion in GO2cam beenden.

Die Konik wird erst angezeigt, wenn Sie die Auswahl im Bearbeitungseditor vornehmen.
Lesen Sie auch: Konik-Schnitt Auswahl

Die Anzeige der Konik wird stark modifiziert.

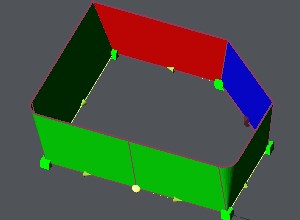

Die Visualisierung erfolgt in 3D und mit einer Farbkonvention:

• blau : no taper

• grün : taper (in die mode)

• rot : undercut (in die mode)

Im Stanzmodus sind Grün und Rot logischerweise vertauscht.

Die Wahl des Matrizen/Stempel-Modus erfolgt in der Dialogzone mit einer Schaltfläche.

Sie haben auch die Möglichkeit, die farbigen Flächen in Transparenz anzuzeigen oder nicht mit dem Symbol:

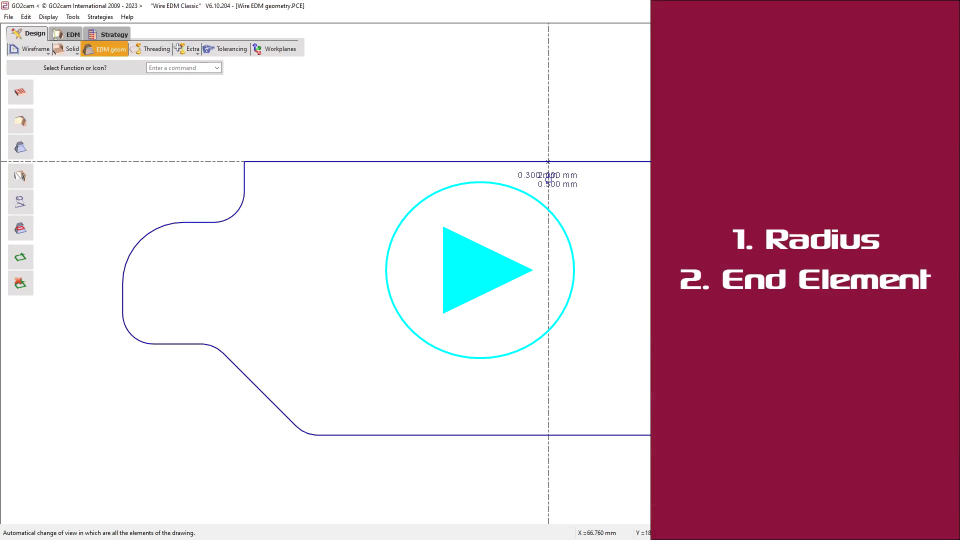

Sie können ein Video eines Beispiels des Prozesses ansehen:
