Präsentation
|
Umwandlung von Punkten, Bögen und Kreisen in Bohrungsobjekte mit nützlichen Informationen für die Bearbeitung. |
|
Alle Parameter wurden in der Dialogbox neu gruppiert. Icons der Geometriefilter wurden mit Texten und Dropdown-Listen aktualisiert Eine Auswahlbox für Elemente wurde hinzugefügt. Die Wahl zwischen Standard- und Benutzerbohrungen ist jetzt leicht zugänglich. Benutzer können wählen, ob sie Geometrieunterstützung/konzentrische Elemente löschen möchten oder nicht. |
|
Der Prozess der Bohrungszuweisung
|
|
|
|
|
|
Der Dialog zur Bohrungszuweisung ist unten aufgeteilt und erklärt:
|
Geometriefilter: Diese Filter definieren die Geometrien, die erkannt und ausgewählt werden. Sie funktionieren als Mehrfachkriterienauswahl und sind wie folgt unterteilt:
|
|
|
|
Kreisgeometrien: Die Auswahlmodi sind wie im Bild unten.
|
Alle
|

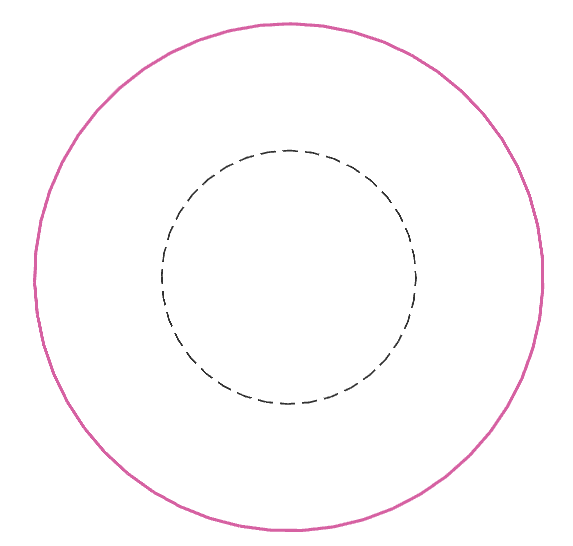

Außen
|

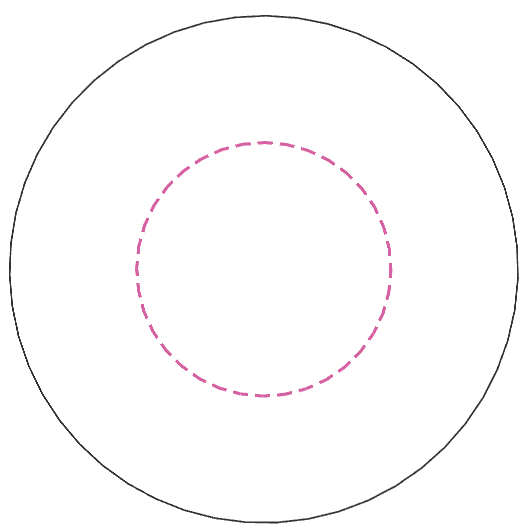

Innen
|
Durchmesser - Auf 6mm gesetzt
|
|
|
Bögen: Wahl zwischen der Auswahl aller Bögen oder nur derjenigen, die größer als 180 Grad sind. Auch Verrundungen werden berücksichtigt.
|
Alle
|
Bögen>180
|
|
Linientypen: Wahl zwischen allen Linientypen oder nur durchgezogenen oder nur gestrichelten.
|
Alle |
|
Durchgezogen |
Gestrichelt |
|
|
Filter nach Elementtyp:
|
|
|
|
|
|
|
|
|
|
|
Es gibt 2 Arten von Bohrungen:
-
Standard : standardisierte Bohrungen, definiert durch Durchmesser, Länge und Z-Richtung. Eine automatische Operationsliste wird erstellt.
-
Benutzer Modelle : Optionales Modul. Dies ist eine Bibliothek von Bohrungsmodellen mit mehreren Stufen und zugehörigen Zyklen. Diese Modelle werden vom Benutzer erstellt.
Hinweise:
-
Es ist zwingend erforderlich, Punkte in Bohrungen umzuwandeln, um sie zu bearbeiten.
-
Wenn Sie die Bearbeitungsoperationen definieren, um die Länge der Bohrung zu ermitteln, gehen Sie zu Strategie Seite und setzen Sie den Parameter Tiefe/Ref auf Element .
Wie Bohrungen zuweisen
-
Auswahl der Elemente: Die verfügbaren Filter machen die Auswahl zu einer Mehrfachkriterienauswahl:
a. Wählen Sie die Elemente nach ihren Linientypen aus:

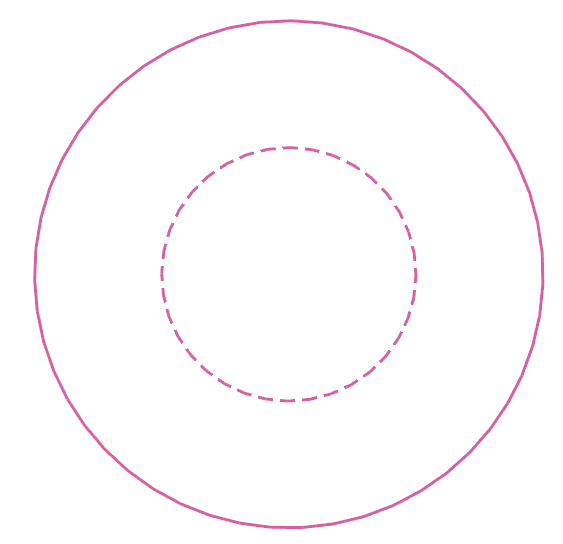

Durchgezogene und gestrichelte Linien |

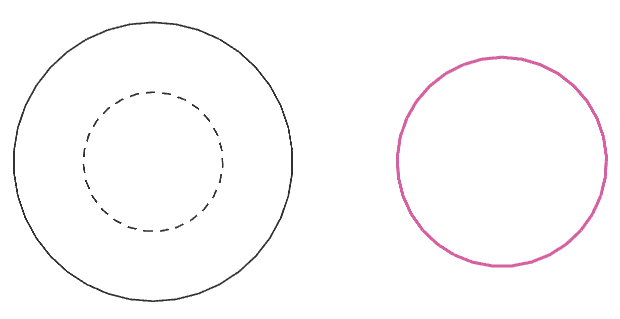

Nur durchgezogene Linien |
Nur gestrichelte Linien |
|
|
|
b. Wählen Sie die zu transformierenden Elementtypen aus:
|
Punkte |
|
Bögen |
|
Kreise |
|
Bohrungen |
c. Bei Auswahl von Bögen:

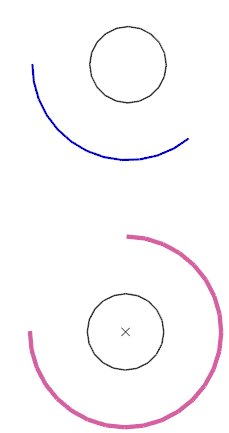

Nur Bögen mit mindestens 180° und konzentrisch zu anderen Elementen werden ausgewählt |

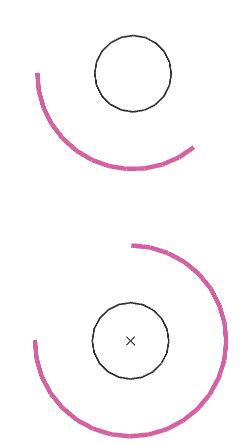

Alle Bögen werden ausgewählt (einschließlich der Verrundung in der unteren rechten Ecke) |
|
|
d. Bei konzentrischen Kreisen und Bögen:

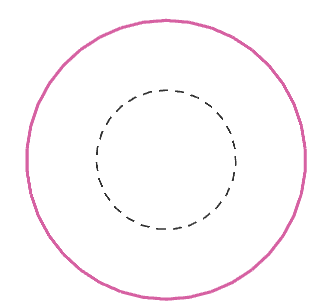

Auswahl des äußeren Elements |

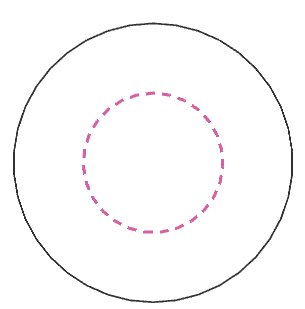

Auswahl des inneren Elements |

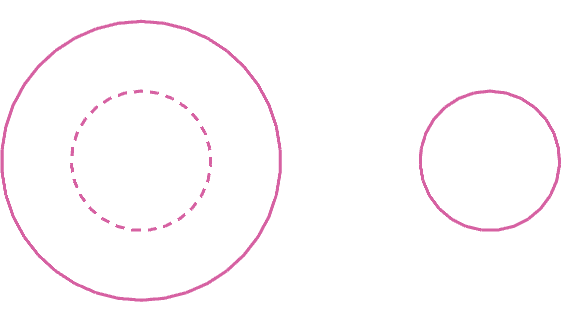

Auswahl aller konzentrischen Elemente |
Auswahl nach Durchmesser |
|
|
|
Das entsprechende Feld wird aktiviert. Sie können entweder einen Wert eingeben oder auf die Schaltfläche 'Durchmesser' klicken und ein Element direkt in der Zeichnung anzeigen. |
e. Auswahl nach Durchmesser: Sie können einen Durchmesserbereich auswählen, indem Sie untere und obere Durchmesserwerte .
-
Wenn das Löschsymbol aktiviert ist, wird die ausgewählte 2D-Geometrie nicht beibehalten.
-
Wenn alle gewünschten Auswahlen getroffen sind, drücken Sie die Eingabetaste oder machen Sie eine Auswahlbox mit allen Elementen (nur die zuvor ausgewählten werden ausgewählt) oder klicken Sie die Elemente einzeln an.
-
Machen Sie einen Rechtsklick und wählen Sie Auswahl bestätigen.
-
Antwort auf die Frage: Möchten Sie - eine Standardbohrung erstellen - ein Modell auswählen ?
Die Erstellung ist abgeschlossen: Die Bohrungen werden mit den aktuellen Attributen, dem Layer und der Farbe erstellt, damit sie anschließend leicht sortiert werden können.
