In GO2cam ist der Sicherheitsbereich eine Grenze, zu der das Werkzeug zurückgezogen wird, wenn eine Neupositionierung, ein Ebenenwechsel oder ein Werkzeugwechsel durchgeführt werden soll. Die Bewegung des Werkzeugs ist auf den eingestellten Bereich begrenzt.

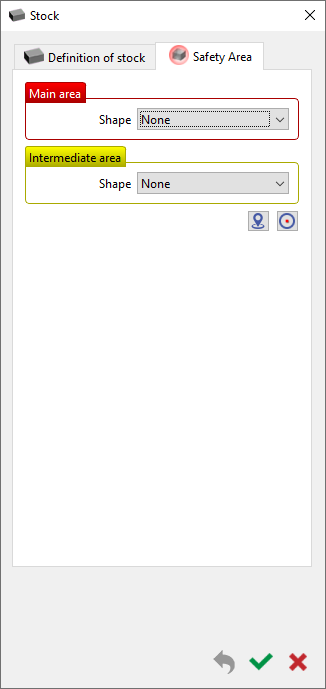

Der Befehl ist zugänglich im Dialog Rohteildefinition Registerkarte Sicherheitsbereich .

• Während Automatischer Solid-Import - nach der Validierung der Auflagefläche werden Sie automatisch vom Rohteildialog aufgefordert, wo Sie zuerst Zugriff auf die Definition des Sicherheitsbereichs haben.

• Der Zugriff auf den Befehl ist jederzeit im Bearbeitungsbaum möglich, indem Sie doppelt klicken oder mit der rechten Maustaste klicken und bearbeiten das Rohteil öffnen, um auf den Dialog zuzugreifen.

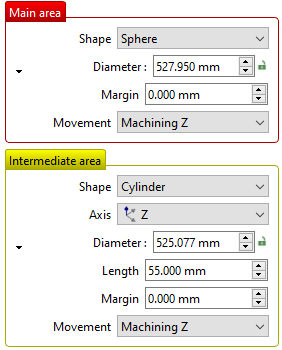

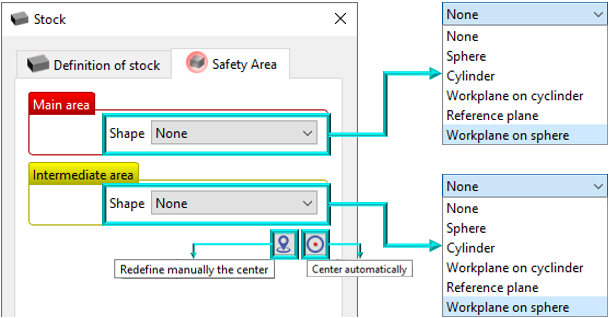

Die Registerkarte bietet die Einstellungen zur Definition der umschließenden Sicherheitsbox für das Hauptbereich und den Zwischenbereich .

Der Hauptbereich definiert den Sicherheitsbereich um das Rohteil basierend auf der gewählten Form . Abhängig davon können Radius/Durchmesser und Länge definiert werden, und die Achse der Referenz entsprechend gewählt werden.

Ein Rand Wert kann auch auf den umschließenden Bereich angewendet werden

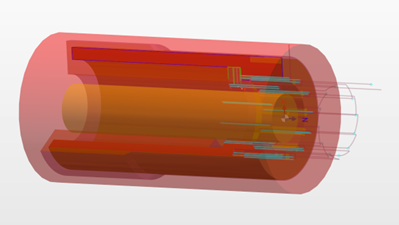

Der Zwischenbereich definiert einen inneren Sicherheitsbereich, z.B. für Hohlkörper.

Der innere umschließende Bereich wird durch einen orange/gelblichen Körper dargestellt. Die Parameter sind identisch mit denen des Hauptbereichs.

Der Mittelpunkt des Sicherheitsbereichs kann definiert werden manuell durch Auswahl eines Punktes oder durch Eingabe einer spezifischen Koordinate. Ein Klick auf Automatisch zentrieren verschiebt den Sicherheitsbereich in den geometrischen Mittelpunkt des Teils.

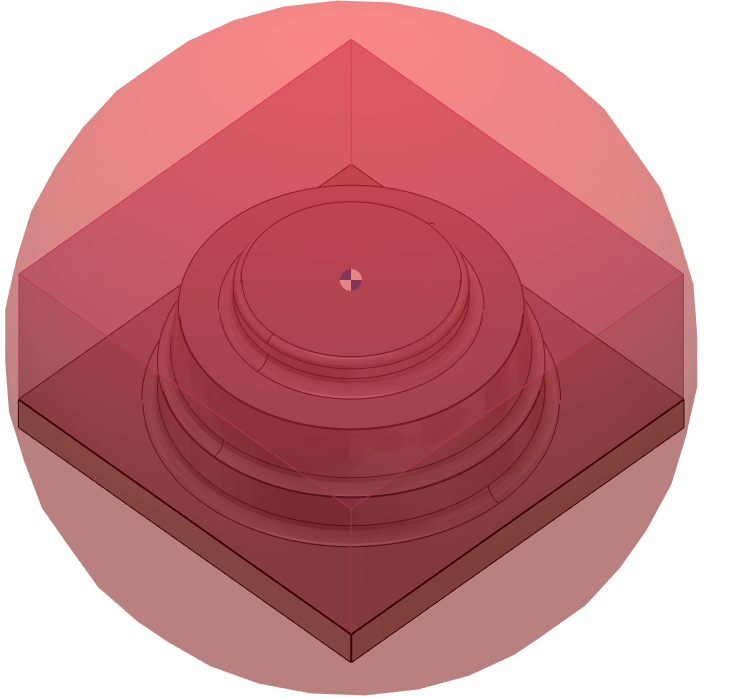

In diesem Fall wird das Rohteil mit einer Kugel um den Schwerpunkt der Komponente umschlossen. Die Werkzeugwege werden bis zur Grenze erweitert.

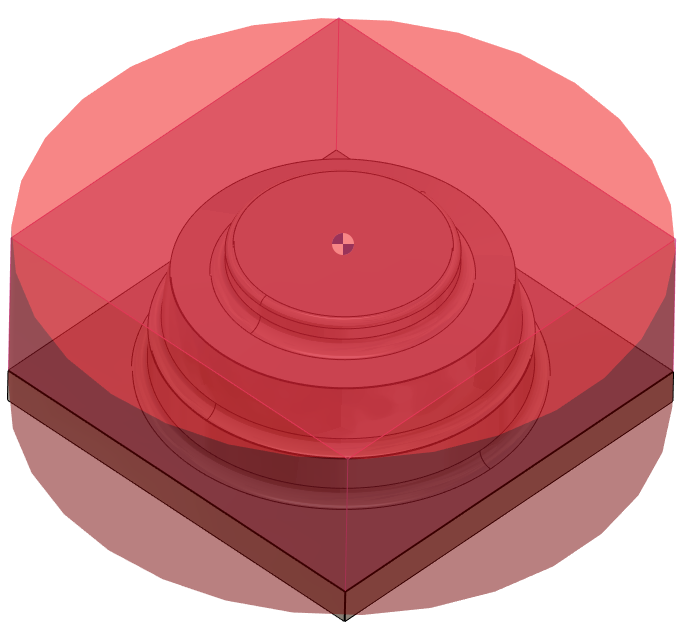

Die Begrenzungshülle wird ähnlich wie die Kugel, aber mit zylindrischer Form definiert. Zusätzlich können die Achse des Zylinders und seine Länge modifiziert werden.

Dieser Typ ist ideal für Drehteile.

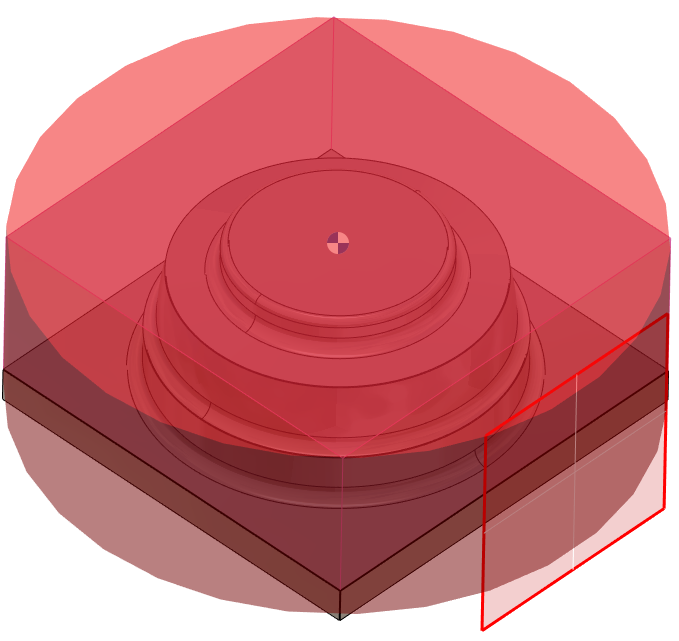

Mit dieser Option wird nur die Außenfläche des Zylinders berücksichtigt. Operationen, die diese Fläche nicht durchlaufen (z.B. in diesem Fall die 'oberen' Operationen), enden an den im Zyklus eingestellten Positionen.

Alle anderen Bearbeitungsoperationen enden bis zu einer "virtuellen" Ebene, die immer auf der Zylinderfläche senkrecht zur Bearbeitungsrichtung liegt.

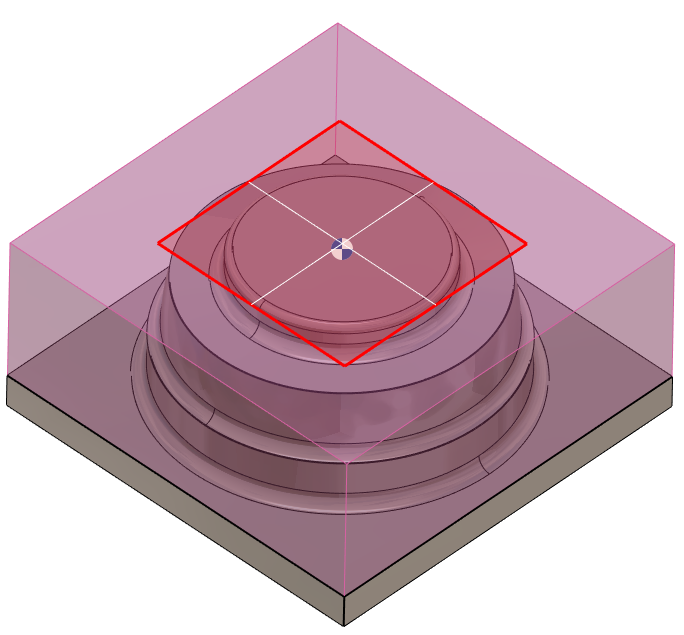

In diesem Fall wird eine Sicherheitsebene entsprechend der Referenzachse generiert, bis zu der dann alle Werkzeugwege erweitert werden.

Werkzeugwege, die diese Ebene nicht berühren, werden nicht beeinflusst.

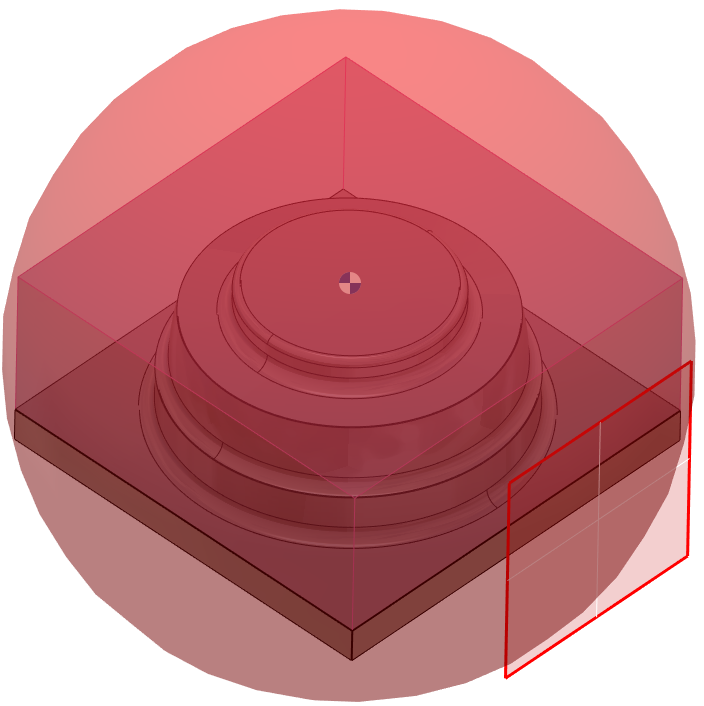

Mit der Arbeitsebene auf Kugel erhalten Sie ein universelles Werkzeug zur Definition der Sicherheitsbereiche.

Hier werden die Kugeloption und die Ebenenoption in einer Einstellung kombiniert, was zu einer optimalen Einstellung für gefräste Komponenten führt.

Bearbeitungs-Z - die Eilbewegung des Werkzeugs folgt der aktuellen Z-Richtung des Zyklus bis zum Sicherheitsbereich.

Senkrecht - die Eilbewegung des Werkzeugs nach Abschluss der Eilbewegung des Zyklus folgt einer Richtung senkrecht (Normal) zur Oberfläche der Sicherheitsbereichshülle. Dies erzeugt normalerweise einen Knick im Werkzeugweg und minimiert auch die Entfernung zum Sicherheitsbereich.

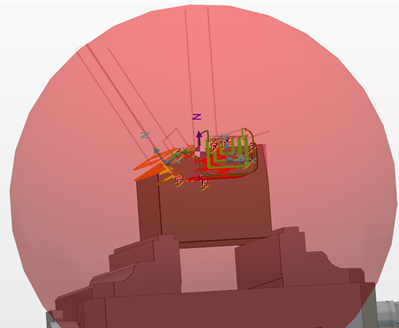

The sphere mode is not anymore a full sphere but an hybrid shape with a half-sphere on top and cylinder on bottom.

Sehen Sie ein Video rechts, das diese Funktion zeigt.

Die Verbindung zwischen zwei Operationen mit demselben Werkzeug kann mit 5-Achs-Simultanbewegung .

erfolgen. Diese Option ist in den Sicherheitsbereich Optionen der Fräszyklen verfügbar. Um sie zu verwenden, definieren Sie einen Sicherheitsbereich im Dialog Rohteil und wählen Sie dann in der Zyklusstrategie 5Xs Bereich folgen .

Sehen Sie ein Video rechts, das diese Funktion zeigt.
