In V6.11 haben wir den Dialog zur Rohteilerstellung komplett erneuert.

Dieser Dialog ist in den 3 verschiedenen Situationen ähnlich:

• Erstellung des Rohteils , wenn Sie vom Tab Design zum Tab Bearbeitung wechseln, zum ersten Mal,

• Rohteil bearbeiten , wenn Sie doppelt auf die Zeile im Bearbeitungsbaum klicken oder Rechtsklick und Bearbeiten auswählen.

• Erstellung des Rohteils während des Automatischer Import von Volumen.

Drei Demonstrationsvideos sind verfügbar, die jeweils ein unterschiedliches Szenario der Rohteilerstellung abdecken:

• Rohteilerstellung aus 2D-Geometrie (DXF-Import)

  • Demonstriert die Elementauswahl und Rohteilerzeugung durch Anwenden von Aufmaßen.

• Rohteilerzeugung während des automatischen Volumenimports

  • Konzentriert sich auf die Definition eines zylindrischen Rohteils anhand von Dimensionsparametern.

• Rohteileinrichtung für Drehoperationen

  • Erklärt die Funktion "Links mit Elementen beibehalten" , die Konfiguration des Sicherheitsbereich und geometrische Anpassungen.

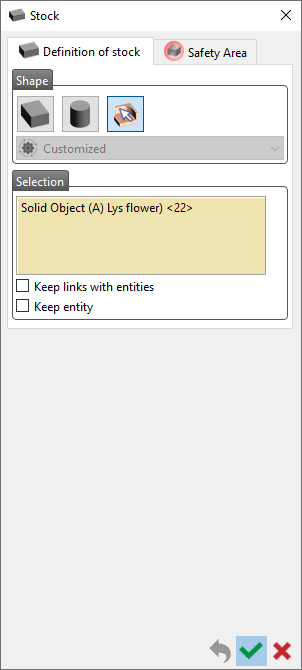

Fräs- und Drahterodierteile

Drehteile

Form des Rohteils

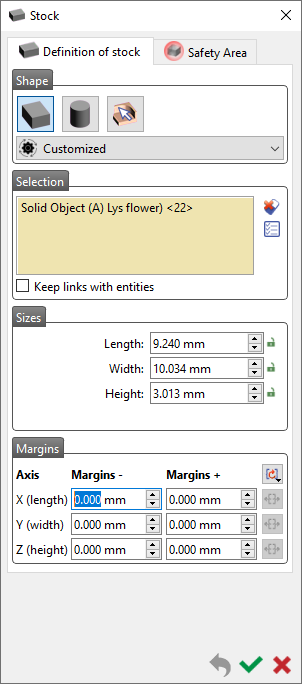

Kubisch (Fräsen & Drahterodieren)

Sie können die Form des Rohteils wählen, indem Sie auf dieses Symbol klicken. Die physische Form des Rohteils wird nun in der Kombinationsliste angezeigt.

Für den Zylinder haben Sie auch die Möglichkeit, einen Zylinder als Rohr zu definieren, indem Sie einen Wert für den Innendurchmesser eingeben

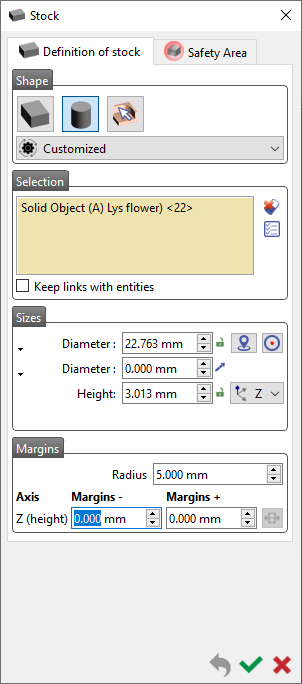

Zylinder (Fräsen & Drahterodieren)

Aus bestehendem Volumen (Alle)

Sie können ein Rohteil erstellen, indem Sie auf ein Volumen klicken, wenn Sie diese Option wählen.

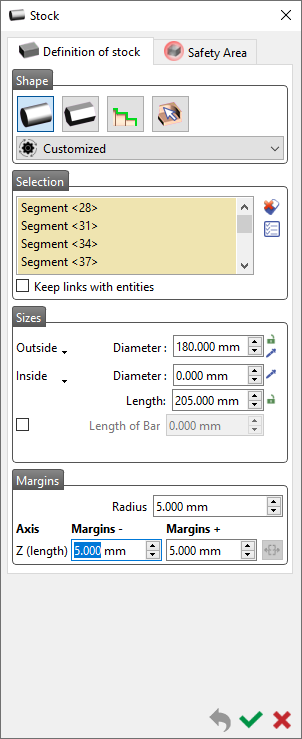

Zylindrisch (Drehen)

Der Zylinderstab kann auch als Rohr definiert werden, indem ein Wert für den Innendurchmesser eingegeben wird.

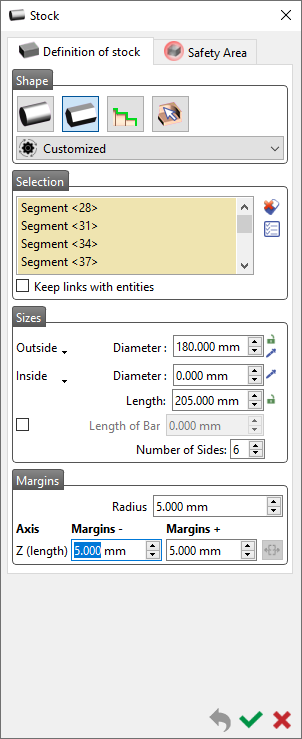

N Seiten (Drehen)

Erstellen Sie einen Rohteilstab mit N Seiten, z.B. mit einer sechseckigen Fläche.

Durch Auswahl eines Profils (Drehen)

Definieren Sie das Rohteil durch Auswahl von Profilen, um eine bestimmte Form zu erhalten.

Auswahl

Links mit Elementen beibehalten

Wir können auch die Links mit der Auswahl beibehalten. Wenn also die Geometrie modifiziert wird, dann wird das Rohteil automatisch neu berechnet.

Element beibehalten

Ermöglicht die Erstellung eines Rohteils unter Beibehaltung des ursprünglichen Volumens oder Netzes.

Alles löschen

Wir löschen alle Auswahlen mit der Schaltfläche „ Alles löschen “

Alles Sichtbare auswählen

Wird verwendet, um jede sichtbare Geometrie auf dem Bildschirm auszuwählen.

Größen

Abmessungen

Wenn Ihr Rohteil bekannt ist, können Sie die Abmessungen in Bezug auf Länge , Breite , Höhe und Durchmesser/Radius (Innen/Außen), Stangenlänge, Anzahl der Seiten (für N-seitiges Rohteil) eingeben.

Mittelpunkt manuell neu definieren

Um einen beliebigen Punkt des Rohteils als Mittelpunkt zu definieren.

Automatisch zentrieren

Um den Mittelpunkt des Rohteils automatisch zu definieren.

Abmessungen sperren

Hilft, die gleichen Abmessungen bei der Bearbeitung beizubehalten Aufmaße .

Aufmaße

Aufmaße(-/+)

Aufmaße ermöglichen die Erstellung des Rohteils durch einen Offset der Bounding Box der Geometrie.

Gleiche Aufmaße für X und Y

Dies ist eine Schaltfläche, um identische Werte für die X- und Y-Aufmaße einzugeben.

Aufmaße zentrieren

Wenn eine der Achsenabmessungen gesperrt ist, können Sie die Schaltfläche „Aufmaße zentrieren“ verwenden, um gleiche Aufmaße für die entsprechende gesperrte Achse sicherzustellen.

Sicherheitsbereich

Durch Klicken auf diese Option , erscheint ein Dialogfeld, in dem Sie Parameter für eine sichere Hülle festlegen können.

Rohteilerhaltung

Bei der Definition einer Rohteilform aus einem bestehenden Volumen oder Netz hat der Benutzer die Möglichkeit, die Volumeneinheit beizubehalten, anstatt sie vollständig in das Rohteil umzuwandeln, indem er das Kontrollkästchen „Element beibehalten“ aktiviert.

Dies ermöglicht eine schnelle Änderung der Rohteilform durch einfaches Ändern der Volumeneinheit und eine Aktualisierung.

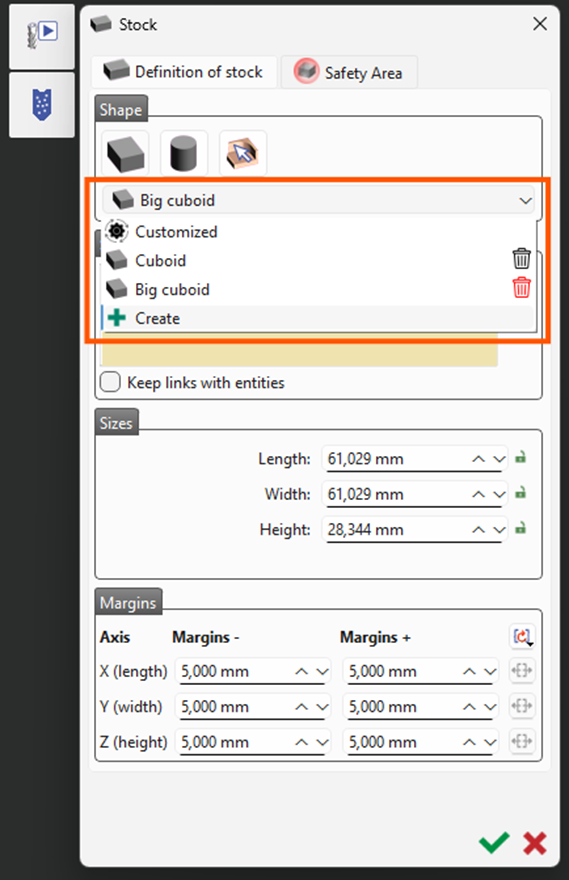

Um den Prozess der Rohteilerstellung zu optimieren, können Sie einen Rohteilkatalog mit vordefinierten Rohteilkonfigurationen erstellen. Anstatt jedes Mal manuell Rohteilparameter zu definieren, können Sie ein vorkonfiguriertes Rohteil aus Ihrem Katalog auswählen.

Hauptmerkmale:

• Produktspezifische Kataloge: Rohteilkataloge werden nicht zwischen verschiedenen GO2cam-Produkten geteilt. Zum Beispiel ist ein für die Schweizer Bearbeitung erstellter Katalog in horizontal lathe operations.

• Integrierte Kombinationsliste: Ein spezielles Fenstermenü im Fenster zur Rohteilerstellung ermöglicht es Benutzern, benutzerdefinierte Rohteilabmessungen und Sicherheitszonen zu definieren.

• Parameter : Alle Dialogparameter werden in einer Konfigurationsdatei im Verzeichnis .mat (Material) gespeichert. Wenn ein Rohteil aus dem Katalog ausgewählt wird, werden alle zugehörigen Parameter automatisch geladen.

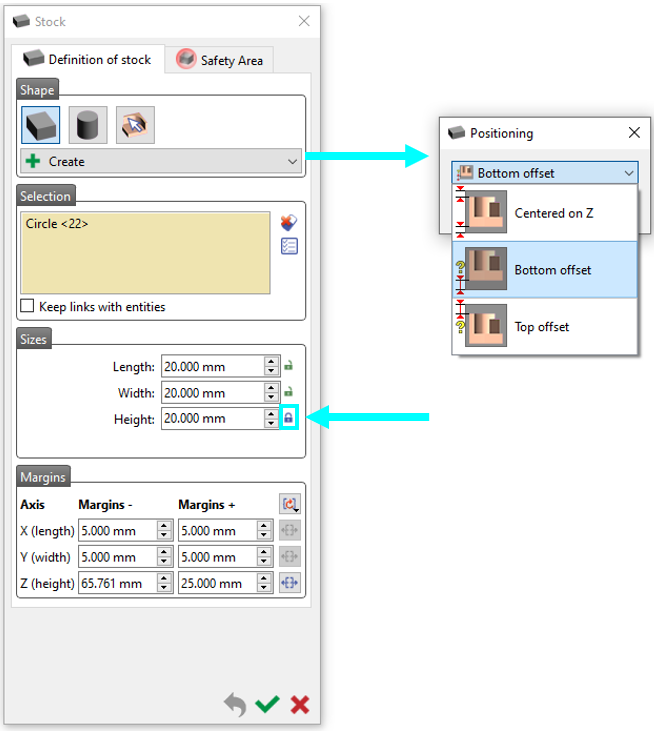

Wenn ein Höhenwert im Fräsprodukt gesperrt ist, müssen Sie die Z-Position des Rohteils mit einer der folgenden Optionen angeben:

• Zentriert auf Z – Positioniert das Rohteil symmetrisch zur Z-Achse

• Offset unten – Referenziert die Rohteilposition von seiner unteren Fläche

• Offset oben – Referenziert die Rohteilposition von seiner oberen Fläche

Diese Auswahl ermöglicht eine genaue Rohteilpositionierung bei Arbeit mit festen Höhenbeschränkungen.

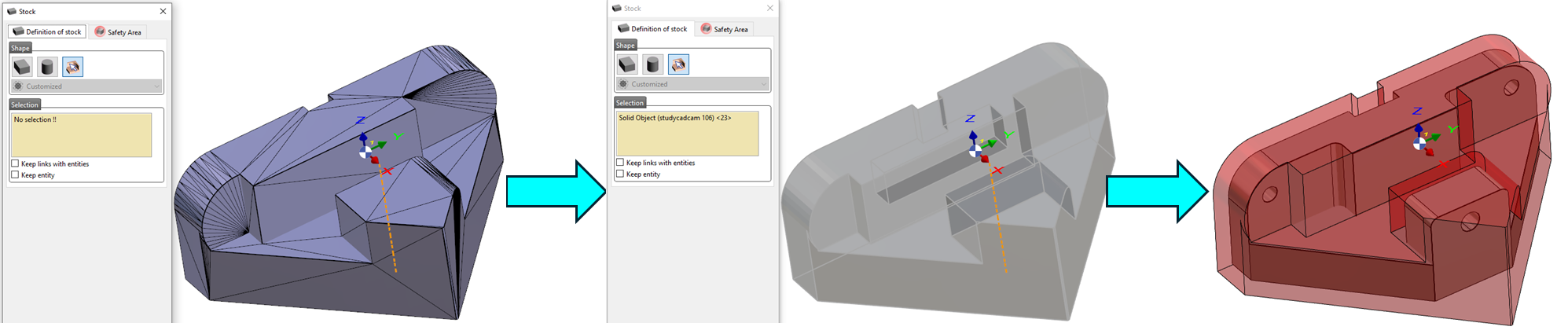

Die Rohteilmanagement-Engine erlaubt die Verwendung des Befehls „Aus einem bestehenden Volumen“ im Fenster „Definition des Rohteils“, um ein Netzobjekt (entweder entworfen oder importiert) auszuwählen, das in das Rohteil umgewandelt werden soll. Dies hat zur Folge, dass alle Berechnungen der Bearbeitungszyklen standardmäßig auf den schnellen Rohtelmodus umgestellt werden. Da das ursprüngliche Rohteil ein Netz ist, hat der Benutzer nicht mehr die Möglichkeit, auf die Volumenberechnung des Rohteils umzuschalten.

Wenn das Rohteil anfänglich als Volumen definiert ist, ist es immer noch möglich, die Berechnung des Rohteils im schnellen Modus (Netz) in 2 Stufen umzuwandeln:

1. Konvertierung eines bestehenden Volumen-Rohteils in ein Schnell-Rohteil (Die Rohteilmanagement Methode)

2. Konvertierung der Rohteilberechnung für jeden Zyklus (Einzelne Berechnungsmodi für Zyklen)

Weitere Details zur Rohteilberechnung und den Konvertierungsoptionen finden Sie in die Seite Rohteilberechnung .

Es gibt zwei Möglichkeiten, ein Gussrohteil zu definieren:

1. Sie haben die Möglichkeit, mehrere Volumen in einer Datei oder mehreren Dateien zu importieren. Während des Importbefehls können Sie eines der Volumen als Rohteil definieren.

2. Die zweite Möglichkeit besteht darin, die Rohteilform mit dem Teil zu verschmelzen mit dem Befehl Hinzufügen , im Menü Datei. Nach dem Zusammenführen der 2 Dateien können Sie im Befehl Rohteil bearbeiten ein Volumen als Rohteil auswählen.
