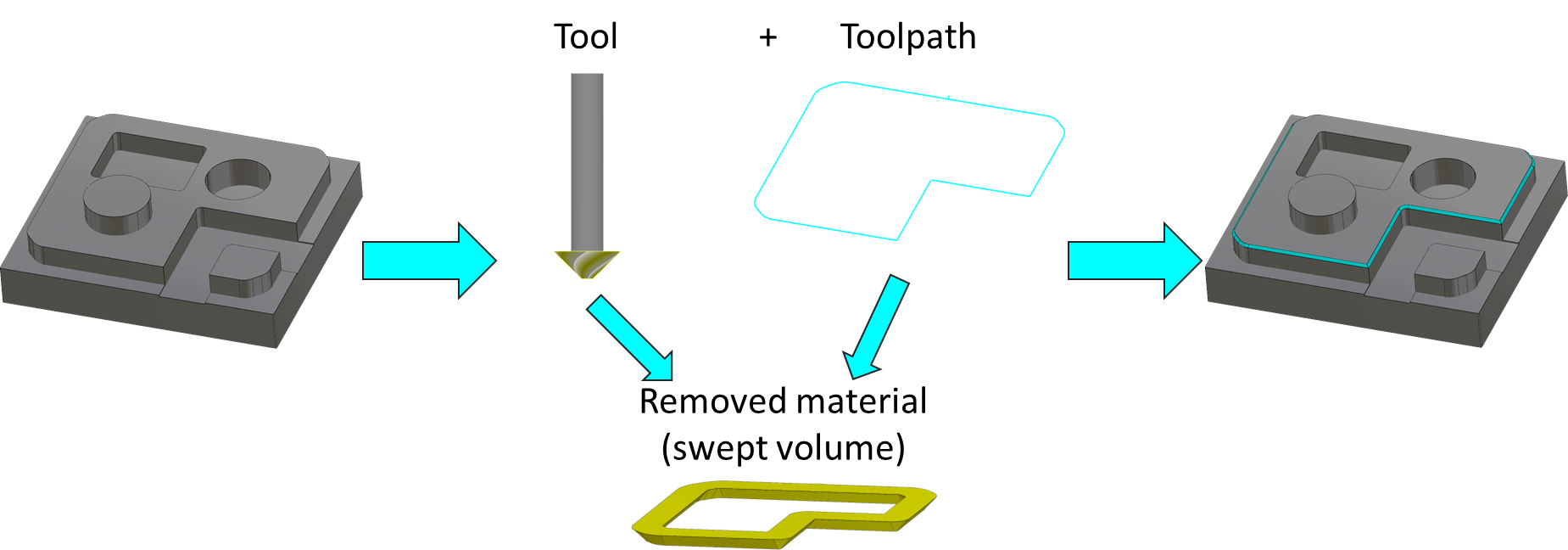

Der allgemeine Berechnungsprozess


Ursprüngliches Rohteil

Die Software berücksichtigt den Zustand des Rohteils vor der Anwendung eines Zyklus.

Zyklus

Bei der Anwendung eines Zyklus werden die Werkzeuggeometrie und der generierte Werkzeugweg zusammen betrachtet. Ein überstrichenes Volumen des Werkzeugs entlang des Werkzeugwegs wird erzeugt, und dies ist das Material, das vom Rohteil entfernt werden muss.

Endgültiges Rohteil

Eine boolesche Operation wird durchgeführt, um das überstrichene Volumen vom ursprünglichen Rohteil zu entfernen und das resultierende Rohteil zu erzeugen.

Dieser Prozess wird für jeden Werkzeugweg wiederholt und kann bei komplexen topologischen Oberflächen schnell mehr Rechenleistung erfordern.

1 Werkzeugbewegung erzeugt 1 NC-Codezeile, die 1 überstrichenes Volumenobjekt für 1 boolesche Operation erzeugt.

Dies ist der Grund, warum bei Solid Brep-Modellen (Parasolid) die visuelle Rohteilberechnung für Formfräsoperationen standardmäßig deaktiviert ist, da sonst die Berechnungszeit für alle Werkzeugwege lang ist und in einigen Fällen die Berechnung fehlschlagen kann.

Eine schnelle Rohteilberechnung ist verfügbar, um das Rohteil viel schneller zu berechnen, wobei die Operation auf einem Netzmodell durchgeführt wird. Dies geht jedoch auf Kosten der Genauigkeit des berechneten Rohteils.

Die Vor- und Nachteile von Brep- und Netzmodellen sind unten aufgeführt:

Solid (Brep) Modellierung

Netzmodellierung

Vorteile

  • Das resultierende Rohteil ist geometrisch genau.

  • Funktioniert gut für einfache 3X-Werkzeugwege.

  • Mehrere boolesche Operationen sind weniger zeitaufwendig.

  • Verwendung von Multithreading.

  • Die Berechnung wird immer erfolgreich sein und ein realistisches Rohteilmodell liefern.

Nachteile

  • Die Berechnungszeit kann bei komplexen Zyklen sehr lang sein.

  • Nicht optimiert für die Handhabung mehrerer boolescher Operationen.

  • Die Berechnung kann fehlschlagen oder ein falsches Rohteilmodell liefern.

  • Das resultierende Rohteil ist eine Annäherung an die reale Geometrie.

  • Die Berechnungszeit steigt, wenn die Präzision reduziert wird.

Zu jedem Zeitpunkt des Bearbeitungsprozesses, auch wenn die Werkzeugwege erstellt sind, die Form des Rohteils kann modifiziert werden im Bearbeitungsbaum und alle bereits berechneten Werkzeugwege sind automatisch aktualisiert .

Optionen für die Berechnung

In Fräsen, Drehen, Swiss Machining und Drahterodieren kann der Benutzer den Zustand der Rohteilberechnung (Solid oder Netz) auf 3 verschiedenen Ebenen steuern. Die folgende Tabelle fasst das allgemeine Verhalten der Engine auf den 3 Ebenen zusammen:

  1. Die ursprüngliche Rohteildarstellung.

  2. Die Rohteilmanagementmethode

  3. Individuelle Zyklusberechnungsmodi

URSPRÜNGLICHES ROHTEIL

SOLID

(Kubisch, Zylindrisch, Importierte Brep-Datei)

NETZ

(Importierte STL-Datei/Entworfen)

Rohteilmanagementmethode

Solid Rohteil

Schnelles Rohteil

Solid Rohteil

Schnelles Rohteil

Zyklus 1

Allgemeiner Modus

Solid

Netz

N/A

Netz

Zyklus 2

Allgemeiner Modus

Solid

Netz

N/A

Netz

Zyklus 3

Schnellmodus erzwungen

Netz

Netz

N/A

Netz

Zyklus 4

Allgemeiner Modus

Netz

Netz

N/A

Netz

Rohteilkonvertierung

Der Übergang von solid-basiertem zu netzbasiertem (schnellem) Rohteil wird unten erläutert:

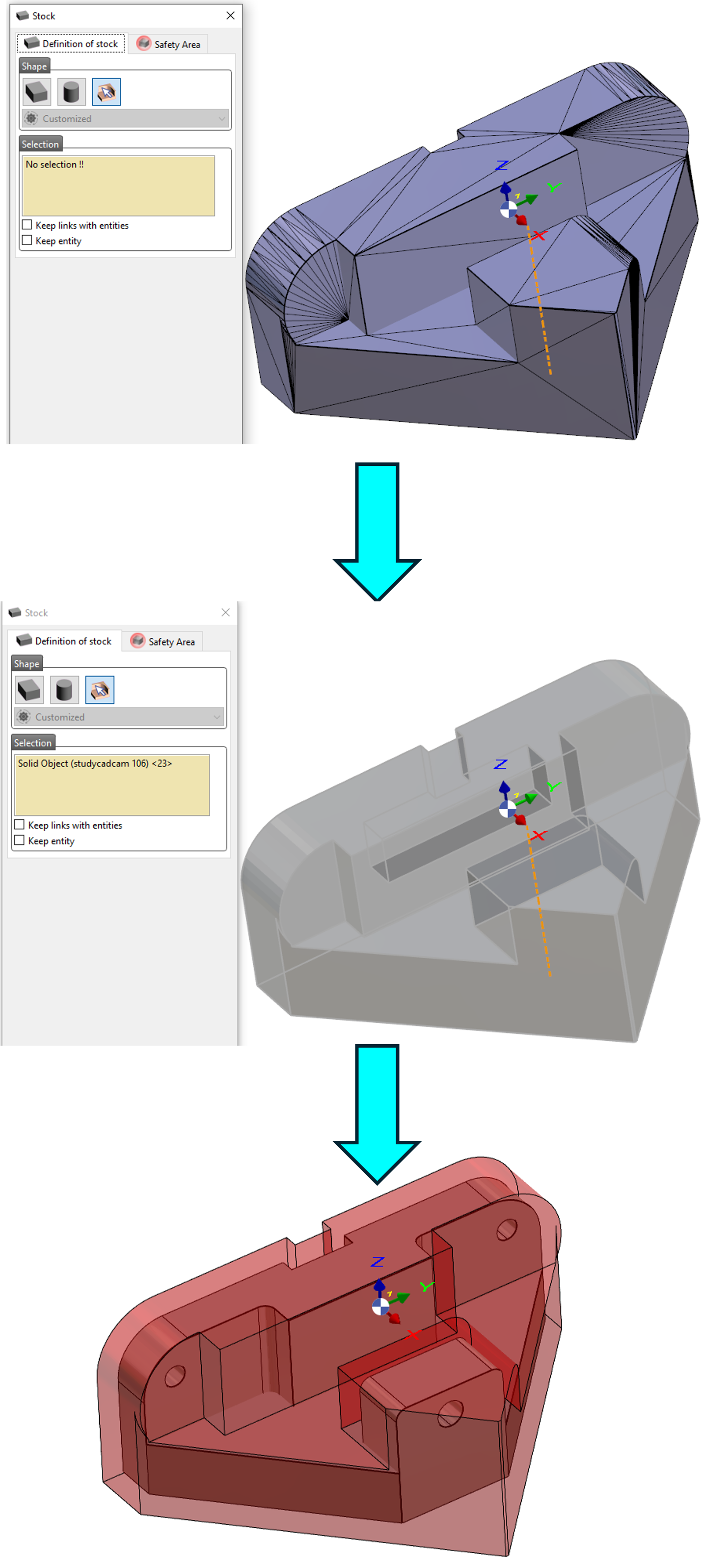

  1. Während der Definition des ursprünglichen Rohteils

Zweck:
Um ein vorhandenes Solid-Rohteil in ein schnelles Rohteil zu konvertieren

Voraussetzungen:

  • Zwei verschiedene Komponenten müssen verfügbar sein:

    • Ein Netzmodell entweder entworfen oder importiert (.stl-Dateiformat)

    • Ein Solidmodell (z. B. STEP, Parasolid) oder Drahtmodelle für das Teil

Vorgehensweise:

  • Öffnen Sie das Dialog Rohteilerstellung (zugänglich über den Bearbeitungsbaum oder das Menü zur Rohteildarstellung).

  • In den Optionen zur Formauswahl:

    • Wählen Sie den Befehl 'Aus einem vorhandenen Solid'

    • Klicken Sie auf das Netzobjekt, das in das Rohteil konvertiert werden soll.

    • Bestätigen Sie die Auswahl.

Erwartetes Verhalten:

  • Das System schaltet automatisch alle Rohteil-bezogenen Berechnungen auf Schneller Rohteilmodus .

  • Dies kann durch Rechtsklick auf Rohteil im Bearbeitungsbaum beobachtet werden.

  • Der Benutzer hat nur die Option, die schnelle Rohteilberechnung zu verwenden oder sie zu deaktivieren.

Eine höhere Tessellationspräzision verbessert die Genauigkeit, erhöht aber die Berechnungszeit.


  1. Rohteilmanagementmethode

Zweck:
To convert an Existing Solid Stock to Rapid Stock

Voraussetzungen:

  • An already defined solid stock (with or without machining cycles) must exist in the machining tree.

Vorgehensweise:

  • Navigieren Sie zum Bearbeitungsbaum.

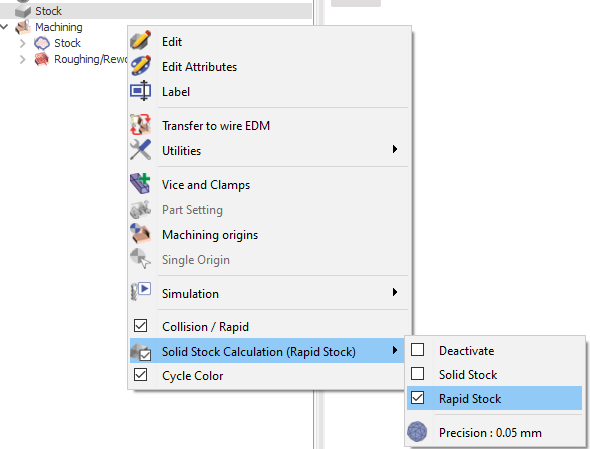

  • Rechtsklick auf Rohteil und wählen Sie Solid Rohteilberechnung und aktivieren Sie die Option Schnelles Rohteil .

Alle Berechnungszyklen für die Bearbeitung werden sofort auf das schnelle Rohteil umgeschaltet, unabhängig von ihren spezifischen Berechnungsmodus-Einstellungen. Ein wesentlicher Vorteil dieser Methode ist die Möglichkeit, bei Bedarf wieder auf das Solid-Rohteil zurückzugreifen.

In Fräsen, Drehen, Swiss Machining und Drahterodieren, die allgemeine Rohteilberechnung ist normalerweise aktiviert (Solid Rohteil) standardmäßig. Für 3-Achsen-Fräsen und simultanes Fräsen ist die Option standardmäßig deaktiviert.

  1. Hybrides Rohteil (Individuelle Zyklusberechnungsmodi)

Zweck:

Komplexe Teile haben im Allgemeinen eine Mischung aus 2/2,5-Achsen-Bearbeitungszyklen und Formfräszyklen. In diesem Fall werden einfachere Zyklen bevorzugt als Solid-Rohteile berechnet, da der Zeitgewinn mit dem schnellen Rohteil vernachlässigbar ist. Daher kann der Benutzer den Rohteilberechnungsmodus für jede Operation definieren.

Voraussetzungen:

  • An already defined solid stock (with machining cycles) must exist in the machining tree.

  • Stellen Sie sicher, dass die Rohteilmanagementmethode für die Solid Rohteilberechnung auf Solid Rohteil eingestellt ist.

Vorgehensweise:

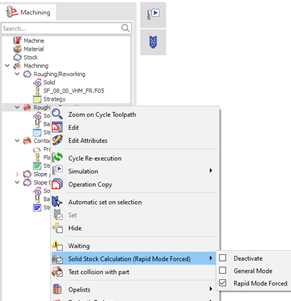

  • Rechtsklick auf den Bearbeitungszyklus und wählen Sie Solid Rohteilberechnung und aktivieren Sie die Option Schnellmodus erzwungen um auf die schnelle Rohteilberechnung umzuschalten.

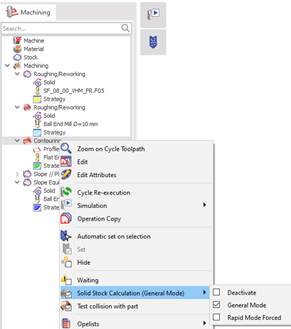

  • Aktivieren Sie den Allgemeinen Modus, um die Berechnung auf das Solid-Rohteil beizubehalten.

  • Aktivieren Sie Deaktivieren, falls der Benutzer die Rohteilberechnung nicht visualisieren möchte.

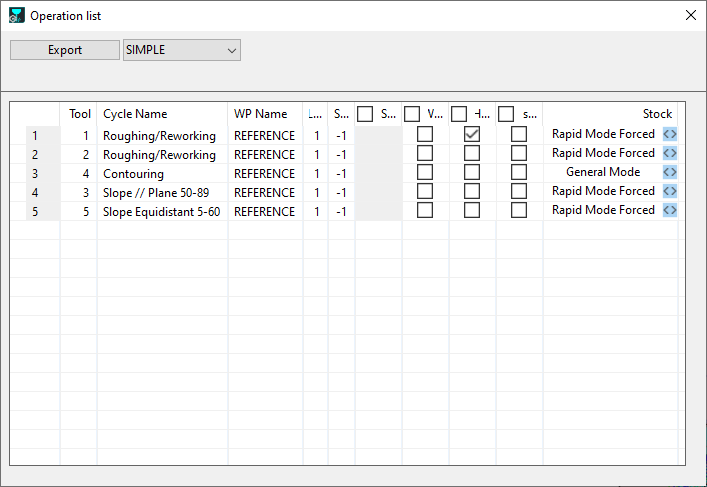

Benutzer können den Rohteilberechnungsmodus für jeden Zyklus schnell ändern, indem sie auf die Operationsliste zugreifen (Rechtsklick auf Bearbeitung im Bearbeitungsbaum). Sie können den Berechnungsstatus für jeden Zyklus in der Spalte Rohteil schnell umschalten.


Sehen Sie sich ein Video zur Demonstration der 3 Rohteilkonvertierungsmodi an.

HELP  - Stock Management solid to rapid-20250310-052859.png

Verhalten in Millturn

Die Komplexität von Drehteilen ist im Vergleich zu Fräsbearbeitungen deutlich geringer.

In GO2cam gibt es 2 Rohteilmanagements für das Drehen: 2D-Rohteil und 3D-Rohteil.

Für Fräsbearbeitungen von Millturn-Teilen wird nur die 3D-Rohteilmanagement-Engine verwendet.

2D Rohteil


3D Rohteil


Für Drehoperationen wird das entfernte Material in 2D berechnet und vom 2D-Rohteil abgezogen.

Aufgrund der Einfachheit der Berechnung wird die 2D-Materialentfernungsform verwendet, um ein 3D-Volumen durch Rotation zu erzeugen, das dann vom 3D-Rohteil abgezogen wird.

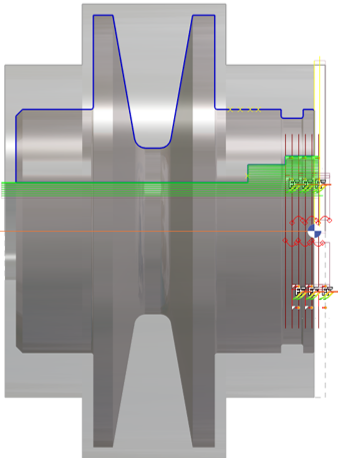

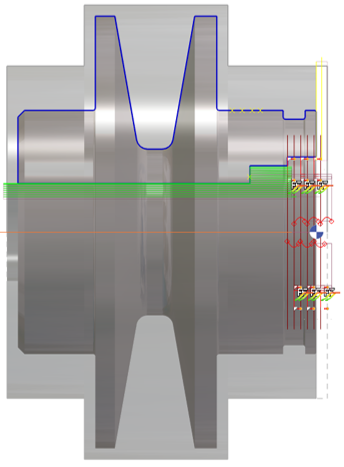

Drehoperationen werden auf dem realen Rohteil berechnet, was bedeutet, dass alle Operationen das von früheren Operationen entfernte Material berücksichtigen und darauf basierend optimierte Werkzeugwege generieren. Weitere Details finden Sie unten.

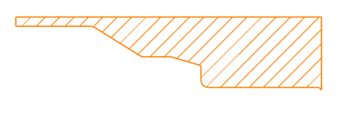

2D entferntes Material


2D Rohteil

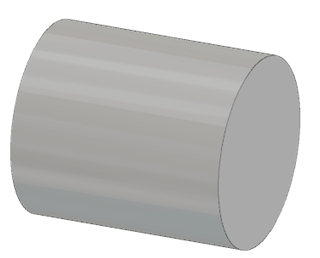

3D entferntes Material

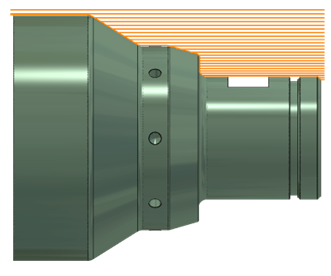

3D Rohteil


Für Drehzylinder ist keine schnelle Rohteilberechnung erforderlich, da die Engine bereits die Materialentfernung des realen Rohteils schnell verwaltet. Daher sind die Rohteilmanagementoptionen für jeden Zyklus für Drehoperationen nicht verfügbar.

Für Fräszyklen, die auf der axialen Ebene angewendet werden, sind die Rohteilmanagementoptionen für jeden Zyklus weiterhin verfügbar und die Berechnung erfolgt ausschließlich auf dem 3D-Rohteil.


Fräszyklus


3D entferntes Material


3D Rohteil


Restmaterial

In Fräsen und Drahterodieren ist das Rohteil die Ergebnisberechnung der Bearbeitungswerkzeugwege. Restmaterial wird in keinem Schritt berücksichtigt. Sie können beispielsweise dieselbe Tasche zweimal programmieren: Die Werkzeugwege sind genau gleich. Die zweite Tasche weiß nicht, dass bereits eine ähnliche Operation durchgeführt wurde.

3-Achsen-Fräsen ist ein Sonderfall: Keine der Operationen verwaltet das Restmaterial außer Schruppen/Restschruppen und millyuGO. Das Rohteilmanagement ist speziell für 3-Achsen-Fräsen, bitte lesen Sie die entsprechende Seite: Rohteilberechnung für 3-Achsen-Fräsen

In Drehen und Swiss Machining, jede Operation (außer seltenen Fällen) verwaltet das reale Rohteil . Hier kann dieselbe Schruppoperation nicht zweimal berechnet werden! Das bedeutet, dass die 'Form' der Werkzeugwege immer von der vorherigen Operation abhängt.

Wenn ein axialer Fräszyklus auf die Drehrohteilform angewendet wird, kann dies für die Rohteilberechnung nachfolgender Drehoperationen berücksichtigt werden.

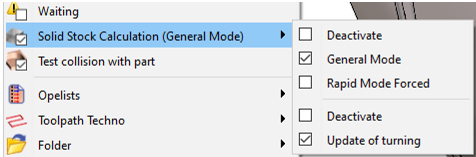

Stellen Sie dazu in der Option 'Solid Rohteilberechnung' für jeden Fräszyklus auf ' ' ein. Aktualisierung des Drehens Der erste Teil dieser Option steuert, ob die Berechnung des Rohteils auf dem Bildschirm als schnell/solid oder nicht betrachtet wird, wie im Kapitel Rohteilkonvertierung erläutert.


Der zweite Teil steuert die Anpassung der Drehzylinder an die des Fräszyklus, wenn 'Aktualisierung des Drehens' ausgewählt ist.

Deaktivieren

verbleibende Rohteilberechnung.

Aktualisierung des Drehens

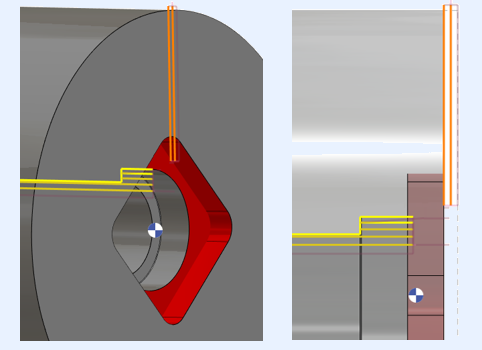

Sie können ein Video ansehen, das die Auswirkung der Auswahl von 'Aktualisierung des Drehens' demonstriert: In den Screenshots wurde der rote Bereich von einer Frästaschenoperation bearbeitet, die in der Referenzarbeitsebene programmiert wurde. Sie können sehen, dass die Plan- und Reibahlenoperationen aufgrund der r kürzer sind.

turn stock with milling.png

▶️ Sicherheitsbereich

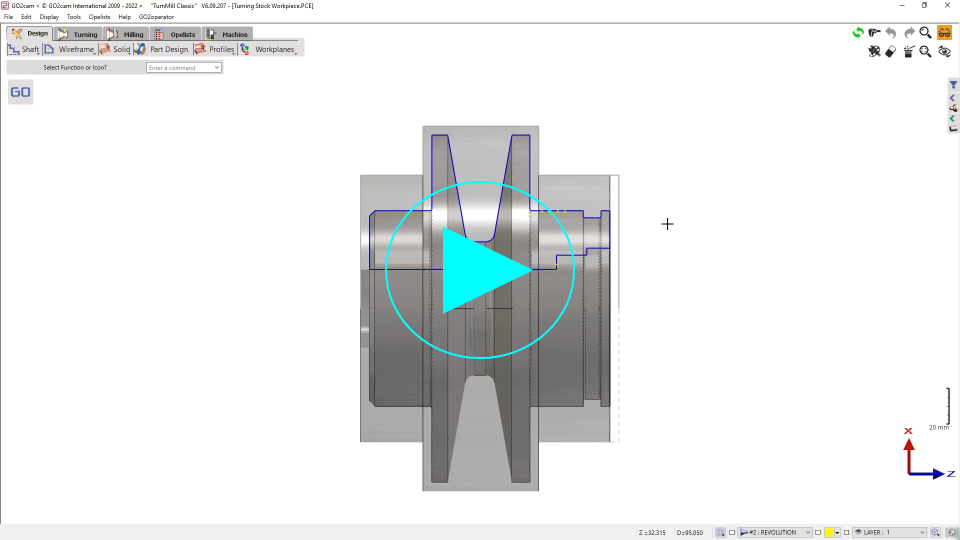

Turning Stock management for axial milling.png
