Das Nesting ist ein optionales Modul, das es ermöglicht, optimiert die Positionierung mehrerer Formen in einem Rohteil. Es ist in der Drahterosion im Menü Design verfügbar.

Many rules are similar to the nesting option of milling: Klicken Sie hier to get further information.


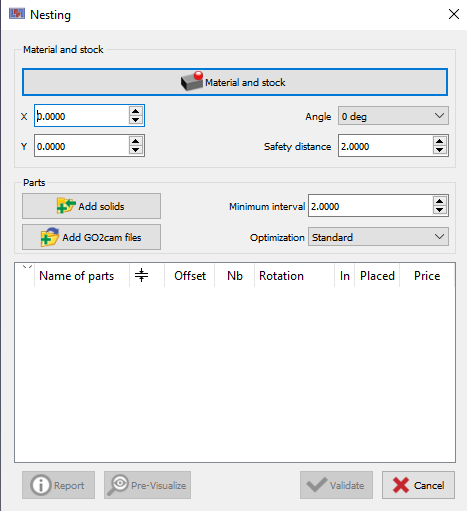

Ein neues Vorhandenes Rohteil Kontrollkästchen wurde dem Dialogfeld des Nesting-Befehls hinzugefügt.

  • Wenn es aktiviert ist, wird die Rohteilform, die bereits in Ihrer aktuellen Projektdatei definiert ist, automatisch ausgewählt.

  • Dies bietet eine größere Flexibilität bei der Materialnutzung, da Sie Teile auf benutzerdefinierten oder vordefinierten Rohteilgeometrien verschachteln können und über die Beispielbibliothek hinausgehen.

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png

Einige Regeln sind spezifisch für die Drahterosion:

  • Die verschachtelten Formen sind zwingend erforderlich Stempel Formen,

  • Die Geometrien sind 2D-Profile , (keine Solids wie beim Fräsen),

  • Gewindebohrungen müssen zuvor definiert worden sein, sie werden während des Nestings dupliziert,

  • Konnektoren existieren in der Drahterosion nicht.

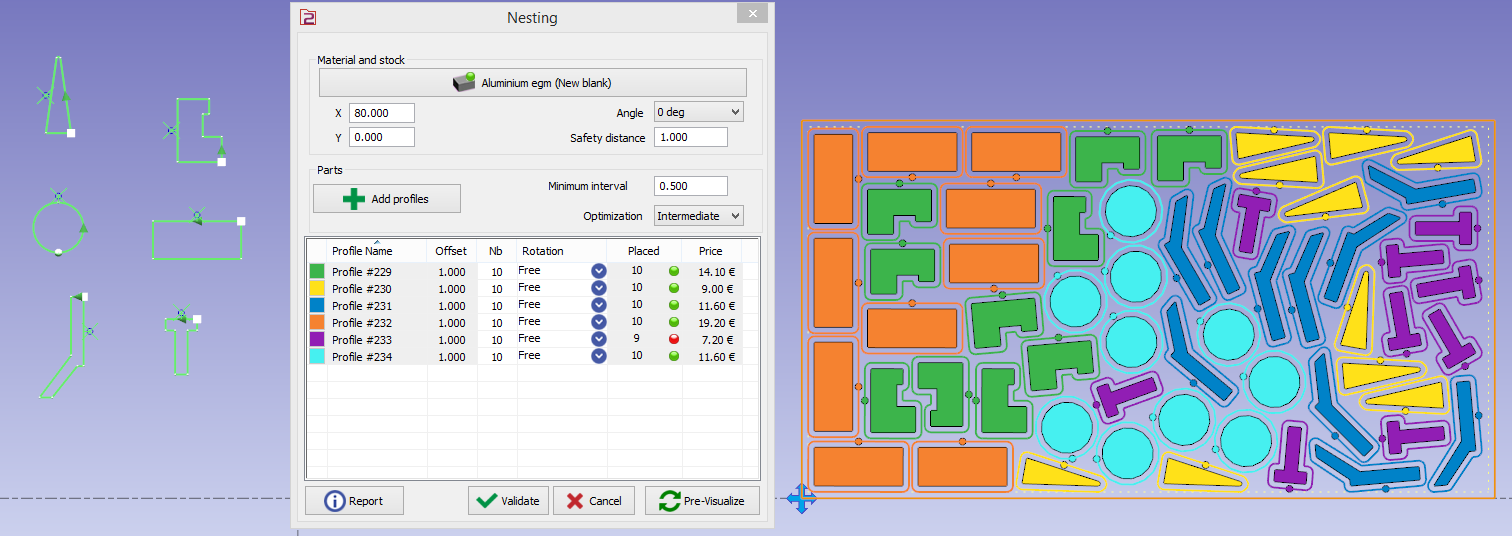

Unten ist ein Beispiel für 6 verschachtelte Stempelformen.

Sie können an bereits bearbeiteten *.PCE-Dateien arbeiten.

Durch Klicken auf 'GO2cam-Dateien hinzufügen' können *.PCE-Dateien geöffnet und verschachtelt werden.

Andere Befehle

Management of stock: Klicken Sie hier für Details
