Einführung

Automatische Erstellung von Bohrungen basierend auf den erstellten Gewindepunkten. Diese Bohrungen werden mit automatischer Bearbeitung in der Fräsumgebung bearbeitet.

Hinweis: Diese Funktion ist nur nützlich, wenn Sie eine Fräs-Lizenz besitzen, andernfalls können Sie die Bohrungs-Features nicht bearbeiten.

In dieser Situation ist die Umgehungslösung, das Blatt 'Bohrungstabelle' in den Arbeitsplänen zu exportieren, um die Koordinaten der Bohrungen zu erhalten und sie manuell zu bohren.

Erstellung der Gewindebohrungen

  1. Klicken Sie auf die Funktion

  2. Standardmäßig wird nur 1 Bohrungsoperation den Bohrungen zugeordnet. Wenn Sie eine Anbohrung wünschen, aktivieren Sie das entsprechende Kontrollkästchen im Dialogbereich.

  3. Bestätigen Sie mit dem grünen Haken

  4. Die Liste der Gewindepunkte wird in einer Tabelle angezeigt. Wenn der Gewindepunkt manuell erstellt wurde oder es ein Problem bei der Berechnung des Gewindepunkts gibt, werden Durchmesser und Tiefe mit ??? .

Warnung : Wenn der Gewindepunkt während der Auswahl manuell erstellt wurde, sind keine Tiefe oder kein Durchmesser zugeordnet, folglich wird keine Bohrung erstellt!

Bohrungen für Gewindepunkte

  1. Teil speichern

  2. EDM-Umgebung verlassen

  3. Fräsumgebung aufrufen

  4. Gehen Sie zu Fräsen, dann zum Menü Bohrungen und wählen Sie automatisch. Wählen Sie den Optimierungstyp (oft nach Ebene) und starten Sie die Berechnung.

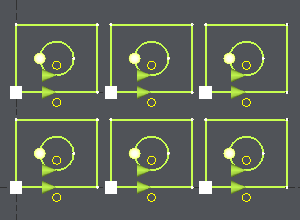

Hier ist ein Beispiel für ein Drahterodierteil.

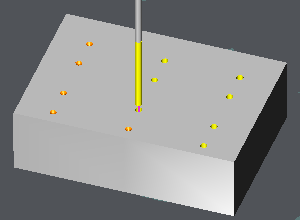

Bohrung des Gewindepunkts
