Einstellung Mehrfachanbindungs-Punkte ermöglicht die Unterteilung einer Geometrie in mehrere Bereiche, die jeweils unabhängig voneinander bearbeitet werden können, wobei mehrere Befestigungspunkte sichergestellt werden.

Diese Methode wird insbesondere zur Bearbeitung von großen oder tiefen Teilen verwendet.

Sie können ein Video am Ende der Seite ansehen: Klicken Sie hier

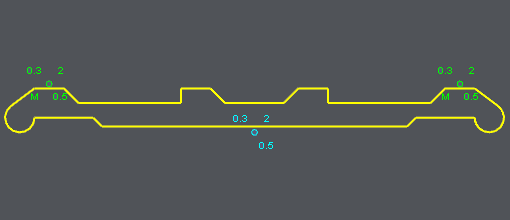

Geben Sie die Position des Punktes ein, indem Sie seine Koordinaten Koordinaten eingeben oder einen Punkt auf dem Bildschirm anklicken. Falls erforderlich (Kontrollkästchen aktivieren), geben Sie den Durchmesser der Mehrfachanbindung ein. Die angezeigten Punkte zeigen ein 'M' für Multiple. Im Bild unten sind die Mehrfachanbindungen grün gesetzt, während der Einfädelpunkt blau ist.

Warnung : Die Definition eines Einfädelpunktes ist weiterhin notwendig und obligatorisch. Im Strategieprozess wird die Bearbeitung in 3 Bereichen durchgeführt, entsprechend einem Einfädelpunkt und 2 Mehrfachanbindungen.

i/ Rückzug: Bewegung des Drahtes zwischen jedem Durchgang programmiert in der Strategie. Dieser Abstand vermeidet eine Markierung auf dem Teil.

ii/ Trennschnitt und Mikro-Trennschnitt: Definition des Trennschnitts in Nacht- und Tag-Strategien. Dieser Abstand ist das Material, das übrig bleibt, wenn Sie Teilweise Durchgänge programmieren. In Nacht-Strategien kann der Wert größer sein, um die Steifigkeit des Teils und die Qualität der Bearbeitung zu gewährleisten, da Sie auch einen Mikro-Trennschnitt definieren können, um das Teil zu halten.

Nur Strategien (Opelist) können verwendet werden: Das Symbol befindet sich auch in der Werkzeugleiste. Klicken Sie darauf und ziehen Sie dann ein Fenster, um alle Mehrfachanbindungen auszuwählen.

Sie können ein Video zu Mehrfachanbindungen ansehen:

Sie können ein Video zu Mehrfachanbindungen auf offenen Profilen ansehen:
